Panasonic BB-HCM580 [2/4] Графическое представление камеры
![Panasonic BB-HCM580 [2/4] Графическое представление камеры](/views2/1014994/page2/bg2.png)
2

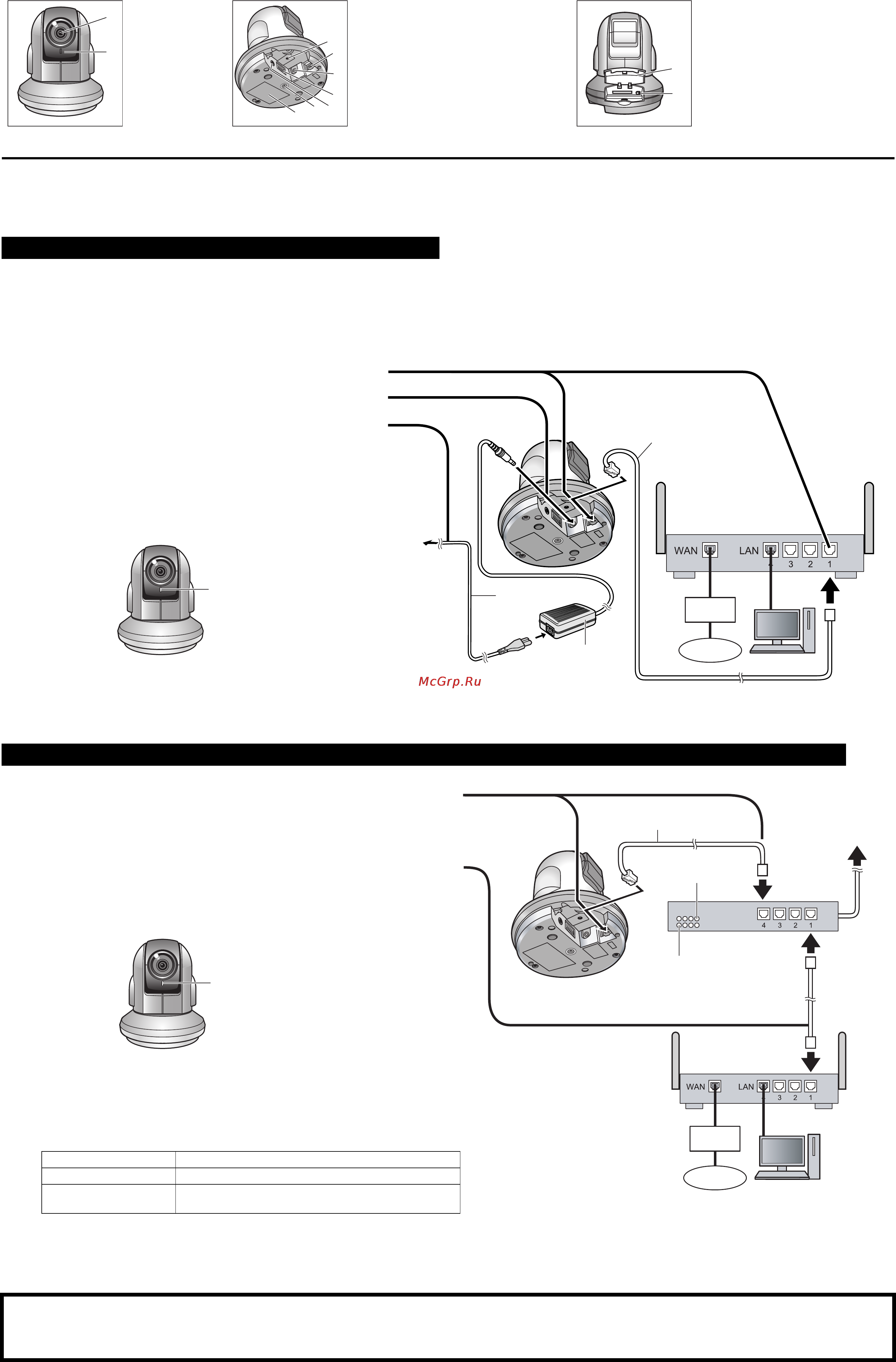

Графическое представление камеры
Подключение
Прежде чем продолжать, убедитесь, что ПК подключен к маршрутизатору и имеет доступ в Интернет. Также проверьте, включена ли функция UPnP
™
в маршрутизаторе.
(Во многих маршрутизаторах функция UPnP
™
по умолчанию отключена.) Дополнительную информацию см. в инструкции по эксплуатации к вашему маршрутизатору или
на веб-сайте сетевых камер Panasonic (http://panasonic.co.jp/pcc/products/en/netwkcam/).
Следуйте этим инструкциям при подключении модели BB-HCM580 либо при подключении модели BB-HCM581 с помощью дополнительного адаптера переменного тока.
Подключите камеру к маршрутизатору и сети электропитания, как описано ниже.
Подключите камеру к PoE-концентратору с помощью кабеля LAN (прямого кабеля категории Cat-5), как показано ниже.
Вид спереди Вид снизу Вид сзади
A
B
Объектив
Индикатор
*1
C
D
E
F
G
H
I
Кнопка FACTORY DEFAULT RESET
(Cброс к заводским настройкам)
Порт LAN
Гнезду DC IN
Внешний интерфейс ввода-вывода
BB-HCM580:
видеоразъем
BB-HCM581:
аудио-видеоразъем
Отверстие потолочной пластины A
Серийный номер и
Наклейка с MAC-адресом
J
K
Крышка карты памяти SD
Кнопка/индикатор FUNCTION
(Функция)
*1 Объяснения сигналов индикатора см. в разделе “1.1 Значение сигналов индикатора камеры” в “Руководстве по поиску и устранению неисправностей” на компакт-диске.
Подключение камеры с помощью адаптера переменного тока
•
Только для модели BB-HCM580:
используйте только адаптер переменного тока и шнур питания производства Panasonic из комплекта поставки.
•
Только для модели BB-HCM581:
при использовании адаптера переменного тока используйте соответствующий дополнительный адаптер переменного тока
производства Panasonic: № модели BB-HCA3CE (для использования в странах/регионах, кроме Великобритании) или № модели BB-HCA3E (для использования в
Великобритании).
1
Подключите кабель LAN к камере и маршрутизатору.
2
Подключите адаптер переменного тока к гнезду DC IN.
3
Подключите шнур питания к адаптеру переменного тока,
затем включите шнур питания в электрическую розетку.
• После включения камера выполнит несколько поворотов
и наклонов.
• Приблизительно через 1 минуту проверьте, горит ли
индикатор зеленым. Если зеленый индикатор не
загорается, см. раздел “1.2 Неисправности индикатора
камеры” в “Руководстве по поиску и устранению
неисправностей” на компакт-диске.
• При эксплуатации камеры электрическая розетка должна
находиться возле камеры и быть легкодоступной.
• При повороте или наклоне камера может издавать звуки.
Это нормально.
Подключение камеры по технологии PoE (Power over Ethernet, питание по сети Ethernet) (только для модели BB-HCM581)
1
Подключите кабель LAN к камере и к PoE-концентратору.
•PoE-концентратор должен быть подключен к маршрутизатору. Указания по
подключению см. в инструкции по эксплуатации к PoE-концентратору.
• После включения камера выполнит несколько поворотов и наклонов.
2
Подключите кабель LAN к порту LAN PoE-концентратора и к порту LAN
маршрутизатора.
• Приблизительно через 1 минуту проверьте, горит ли индикатор зеленым.
Если зеленый индикатор не загорается, см. раздел “1.2 Неисправности
индикатора камеры” в “Руководстве по поиску и устранению
неисправностей” на компакт-диске.
• При повороте или наклоне камера может издавать звуки. Это нормально.
• Используйте 4-парный кабель UTP/STP.
• Не используйте между камерой и PoE-концентратором релейный разъем
или концентратор. Эти устройства могут создавать препятствия передаче
данных или электричества.
• Если на PoE-концентраторе есть индикаторы, то значения их показаний
можно найти в таблице ниже.
Индикатор
Описание
LINK (Соединение)
Горит, когда с камеры передаются данные.
PoE (питание по сети
Ethernet)
Горит, когда к камере подается питание.
• Если PoE-концентратор выключен или подача питания временно
прекращена в связи с отключением кабеля LAN, возможно, понадобится
некоторое время, прежде чем загорятся индикаторы PoE-концентратора.
• Показания индикаторов могут отличаться в зависимости от производителя,
см. руководства к PoE-концентратору.
После того, как загорается зеленый индикатор камеры, можно приступать к настройке камеры. Выполните процедуру,
описанную в прилагаемом “Pуководстве по настройке”.
• Если зеленый индикатор не загорается, см. раздел “1.2 Неисправности индикатора камеры” в “Руководстве по поиску и устранению неисправностей” на
прилагаемом компакт-диске.
A
B
C
D
E
F
G
H
I
J
K
Кабель LAN
(прямой кабель категории Cat-5)
Маршрутизатор
ПК
Адаптер переменного
Шнур питания
Модем
Интернет
Зеленый
Индикатор PoE PoE-
концентратор
Индикатор LINK
(Соединение)
К источнику
питания
ПК
Модем
Интернет
Кабель LAN
(прямой кабель категории Cat-5)
Маршрутизатор
Зеленый
К сети
электропитания
Содержание
- Bb hcm580 1
- Bb hcm581 1
- Upnp это сокращение от полного названия стандарта universal plug and play далее в этом документе вместо термина сетевая камера употребляется термин камера 1
- В этом документе pуководстве по установке приводятся указания по подключению камеры к сети электропитания и локальной сети а также по монтажу и выбору места установки камеры для регулярного использования в 1
- Вместо термина установочный компакт диск далее в этом документе употребляется термин компакт диск 1
- Для использования в великобритании 1
- Для использования в странах регионах кроме великобритании 1
- Для установки и настройки камеры понадобятся следующие дополнительные элементы 1
- Используется для крепления камеры к потолку 1
- Используется для крепления камеры к потолочной пластине b 1
- Используется для крепления камеры при монтаже 1
- Используется для крепления контровочной проволоки к камере 1
- Используется для крепления потолочной пластины a к потолочной пластине b 1
- Используется для крепления потолочной пластины b 4 шт и контровочной проволоки 1 шт к потолку 1
- Используется для установки камеры на потолке 1
- Используется при креплении контровочной проволоки к потолку 1
- Камеру также можно подключить с помощью дополнительного адаптера переменного тока bb hca3ce или bb hca3e производства panasonic комплект дополнительного адаптера переменного тока содержит следующие элементы 1
- Ниже приводится обзор шагов по установке и настройке камеры в этом документе пошагово описываются все действия если не указано иное 1
- Объясняется как настроить камеру для получения доступа к ней с пк 1
- Описание каждого документа см в прилагаемом документе важная информация 1
- Пк см требования к системе в документе важная информация кабель lan прямой кабель категории cat 5 маршрутизатор 1
- Подробную информацию о функциях камеры см в руководстве 1
- При возникновении затруднений с настройкой или использованием камеры обращайтесь к 1
- Проверьте наличие следующих элементов в комплекте поставки камеры 1
- Руководство по установке 1
- Сетевая камера 1
- Вид спереди вид снизу вид сзади 2
- Графическое представление камеры 2
- Подключение 2
- Подключение камеры по технологии poe power over ethernet питание по сети ethernet только для модели bb hcm581 2
- Подключение камеры с помощью адаптера переменного тока 2
- После того как загорается зеленый индикатор камеры можно приступать к настройке камеры выполните процедуру описанную в прилагаемом pуководстве по настройке 2
- Внешний интерфейс ввода вывода 3
- Используйте динамик со встроенным усилителем динамик подключается к камере посредством стереофонического аудиокабеля подобного тому который используется для пк выходной сигнал является монофоническим 3
- Подключение аудио видеоустройств только для модели bb hcm581 3
- Подключение видеоустройства только для модели bb hcm580 3
- Подключение внешних датчиков 3
- После настройки камеры в соответствии с процедурой описанной в руководстве по настройке ознакомьтесь со следующей информацией 3
- Важная информация относительно установки камеры 4
- Установка камеры на бетонном или известковом потолке 4
- Установка камеры на потолке 4
- Установка камеры на столе 4
