Caiman BH201 [4/16] Введение

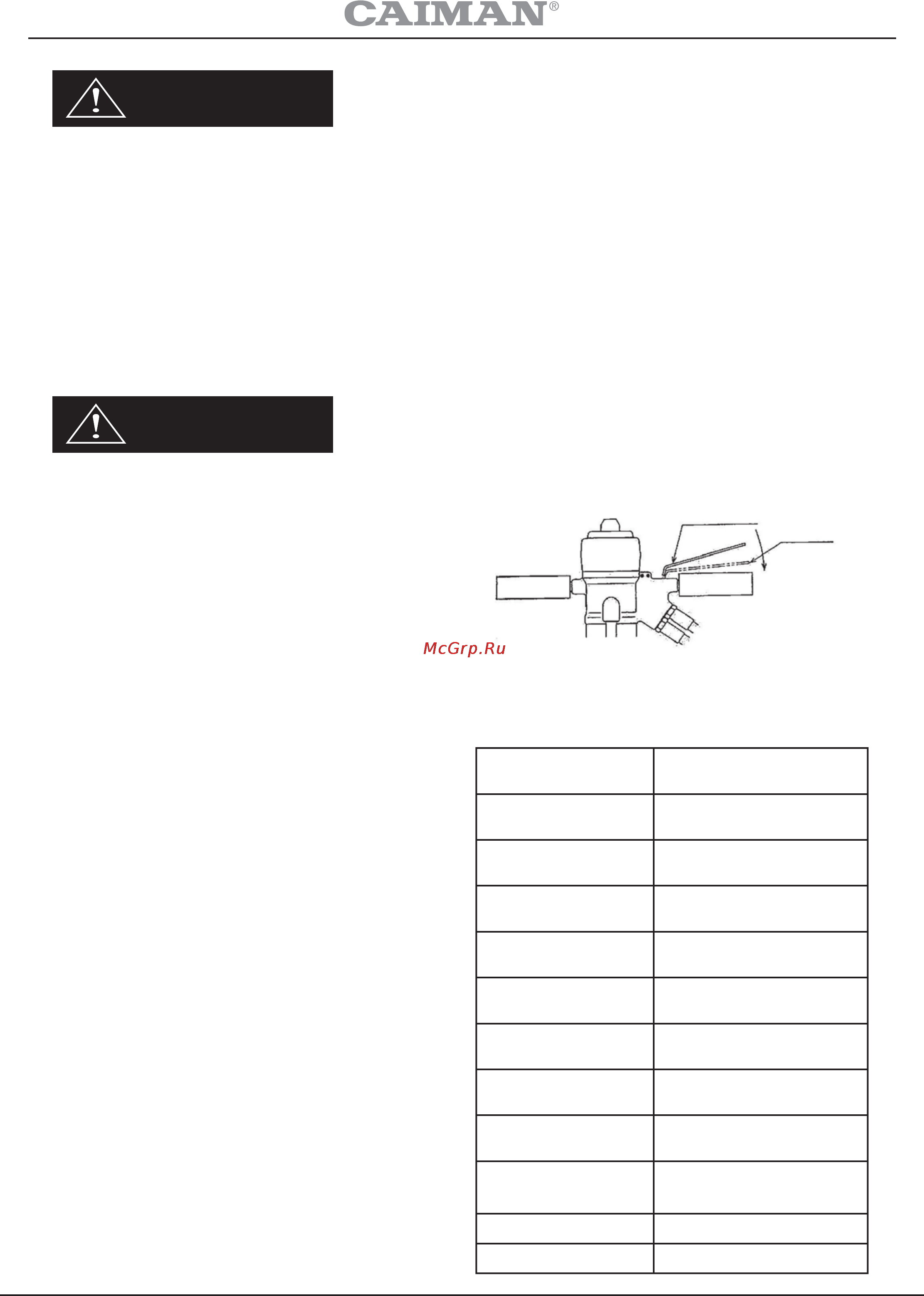

![Caiman BH201 [4/16] Введение](/views2/1150112/page4/bg4.png)
4
НЕ ИСПОЛЬЗУЙТЕ ДРОБИЛКУ, КОГДА НА РАБОЧЕЙ
ПЛОЩАДКЕ НАХОДЯТСЯ ПОСТОРОННИЕ ЛЮДИ
1. Не используйте дробилку, если в зоне находятся
люди, а разлетающиеся осколки и куски породы
могут травмировать их.
2. Для предотвращения вылета осколков необхо-
димо установить защитные ограждения.
* Несоблюдение этой меры предосторожности
может привести к несчастному случаю.
Постепенно нажимайте на рычаг управления до
точки, в которой становится труднее нажимать
рычаг управления. Эта точка, в которой дробилка
будет начинать наносить слабые удары. Рекомен-
дуется удерживать рычаг управления в этой точке,
пока лезвие (пика), не зафиксируется стабильно в
одном месте объекта дробления (бетон и т.д.).
Когда лезвие (пика) зафиксируется стабильно в
одном месте, сильно нажмите рычаг управления,
чтобы наносить мощные удары по объекту дробле-
ния.
Общий вес
Габаритные размеры
Рабочее давление
Макс. давлениеРасход
Жидкости
Размер хвостовика
Сопряжение
Обратное давление
Раздвижной шланг
Рабочая жидкость
22,5 кг (без пики)
Д 682 мм х Ш 420
8 ~ 11 МПа
20,6 МПа
1000 баррелей/мин
6-гран. 1 дюйм х 108 мм
Муфты 3/8 дюйма
2,5 МПа
3. Как отрегулировать силу
нанесения удара
4. Спецификация и названия
СОБЛЮДАЙТЕ ОСОБУЮ ОСТОРОЖНОСТЬ ПРИ
ОБРАЩЕНИИ С ГАЗОМ ВЫСОКОГО ДАВЛЕНИЯ
1. Газ высокого давления удерживается в аккумуля-
торе дробилки.
2. Не ослабляйте гайку, если только это не требует-
ся для выполнения технического обслуживания.
* Несоблюдение этой меры предосторожности может
привести к серьезной травме.
1. Эта гидравлическая дробилка предназнача-
ется для использования в следующих целях:
1) Дробление бетона и асфальта
2)Закрепления и забивания сваи
3) Выемки или дробления твердого грунта
4) Трамбовки грунта
5) Резания асфальта
2. НЕ используйте эту дробилкув следующих
ситуациях:
1) Часть дробилки или вся дробилка погружены
в пресную воду или морскую воду.
2) Подключение к источнику питания, расход и
давление рабочей жидкости в котором превы-
шают рабочий диапазон.
3) Эксплуатация с жидкостью. температура
которой ниже 10°С или выше 100°С.
4) Использование инструмента (зубила), размер
хвостовой части которого отличается от пред-
писываемого.
5) Присоединение к оборудованию другой
конструкции.
6) Использование оборудования в целях, отлич-
ных от установленных в настоящем руковод-
стве.
ПРЕДУПРЕЖДЕНИЕ!
ПРЕДУПРЕЖДЕНИЕ!
2. Введение
Рычаг
управления
Точка, где
становится
труднее
нажимать
рычаг
ISO VG32 или эквивалент
4,9 м/с²
103 дБ
3/8 дюйма х 10 м
(с блоком питания)
Уровень вибрации
Звуковая мощность
Содержание
- Портативная гидравлическая дробилка 1
- Благодарим вас за покупку 2
- Внимание 2
- Осторожно 2
- Предисловие 2
- Содержание 2
- Внимание 3
- Классификация пред упреждений об опасности 3
- Опасно 3
- Предупреждение 3
- Предупреждения об опасности 3
- Техника безопасности 3
- Введение 4
- Как отрегулировать силу нанесения удара 4
- Предупреждение 4
- Спецификация и названия 4
- Mpl1z050a0 газ высокого давления 5
- Опасно 5
- Перед работой прочтите инструкцию и следуйте ей 5
- Предупреждающие та блички и их размещение 5
- Предупреждение 5
- В целях поддержания дробилки в исправном состоянии следующие позиции осмотра необходимо выполнять каждый раз перед использованием 6
- Осмотры перед каждой операцией 6
- В случае долговременного хранения 7
- Внимание 7
- Если температура рабочей жидкости ниже 10 с подогрейте дробилку перед началом работы 7
- Немедленно отключите источник питания если дробилка не выключается после освобож дения рычага управления обратитесь к дилеру maruzen с просьбой о ремонте и обслуживании перед следующим использованием 7
- Них может вытекать небольшое количество рабочей жидкости убедитесь что окружающее пространство не загрязняется рабочей жидко стью 7
- После окончания работы используйте пику зубило чтобы отжать поршень 7
- После отключения источника питания присо едините два шланга друг к другу 7
- При частом подключении и отключении источника питания объем рабочей жидкости в системе будет соответственно уменьшаться всегда проверяйте уровень рабочей жидкости перед работой и доливайте ее при необходимо сти 7
- Присоедините дробилку к гидравлическому блоку питания вставьте деревянный брусок диаметр 20 25 мм д 350 мм в переднюю часть чтобы отжать поднять поршень до конца 2 нанесите противокоррозионный состав на поршень 3 нанесите масло на всю дробилку влажной тканью закройте его надлежащим образом и храните в помещении с низкой влажностью 7
- Рекомендации 7
- Подготовка 8
- Эксплуатация 8
- Включите источник питания запустите двигатель на блоке питания 9
- Дробилка и объект дробления должны находиться под прямым углом друг к другу нажмите дробил ку вниз весом вашего тела нажмите рычаг управления и начните дробление 9
- Работа 9
- Выключите источник питания когда работа закончена 10
- Выполняйте осмотры перед каждой операцией 10
- Давление газообразного азота в аккумуляторе 3 5 мпа 40 кгс с 10
- Доступные инструменты 10
- Ежедневный осмотр 10
- Не производите холостые удары более 10 секунд 10
- Не работайте молотком в одном месте более 30 секунд если объект не разбивается в течение 30 секунд измените точку нанесения ударов 10
- Обратитесь к вашему дилеру относительно проведения периодических осмотров 10
- Отожмите пику с тем чтобы возвратить поршень в начальное положение 10
- Отсоедините раздвижные шланги 10
- Периодические осмотры 10
- Проверьте нет ли трещин или повреждений на пиках 10
- Проверьте нет ли утечек рабочей жидкости из шлангов или самой дробилки 10
- Разблокируйте защелку выньте пику из глав ного корпуса 10
- Соедините обе муфты которые находятся на дробилке друг с другом чтобы предотвратить попадание в них пыли и грязи 10
- Тщательно удалите шлам и грязь на дробилке 10
- Поиск и устранение неисправностей 11
- Что касается позиций со звездочкой обратитесь к дилеру maruzen относительно ремонта и обслу живания 12
- Покомпонентное изображение bh201 13
- Список запасных частей 14
- Гарантийные обязательства 15
- Maruzen kogyo co ltd 16
- Www caiman ru 16
- Внимание сохраняйте данное руководство в течение всего срока эксплуатации устройства 16
