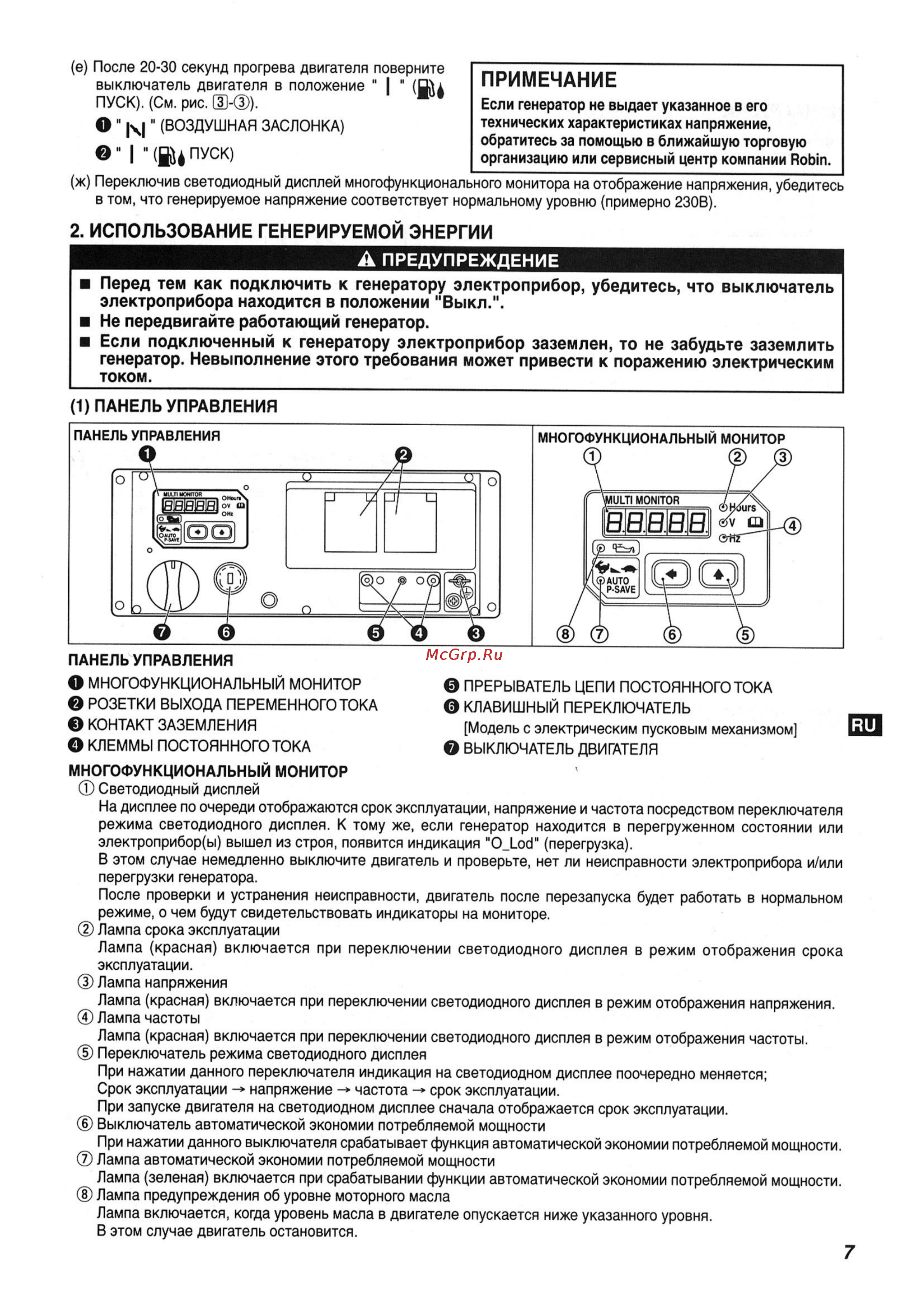

е После 20 30 секунд прогрева двигателя поверните выключатель двигателя в положение Ии я1 ПУСК См рис О ВОЗДУШНАЯ ЗАСЛОНКА 0 Г ПУСК ПРИМЕЧАНИЕ Если генератор не выдает указанное в его технических характеристиках напряжение обратитесь за помощью в ближайшую торговую организацию или сервисный центр компании Robin ж Переключив светодиодный дисплей многофункционального монитора на отображение напряжения убедитесь в том что генерируемое напряжение соответствует нормальному уровню примерно 230В 2 ИСПОЛЬЗОВАНИЕ ГЕНЕРИРУЕМОЙ ЭНЕРГИИ А ПРЕДУПРЕЖДЕНИЕ Перед тем как подключить к генератору электроприбор убедитесь что выключатель электроприбора находится в положении Выкл Не передвигайте работающий генератор Если подключенный к генератору электроприбор заземлен то не забудьте заземлить генератор Невыполнение этого требования может привести к поражению электрическим током _____________ ____________________ 1 ПАНЕЛЬ УПРАВЛЕНИЯ ПАНЕЛЬ УПРАВЛЕНИЯ О МНОГОФУНКЦИОНАЛЬНЫЙ МОНИТОР 0 РОЗЕТКИ ВЫХОДА ПЕРЕМЕННОГО ТОКА 0 КОНТАКТ ЗАЗЕМЛЕНИЯ О КЛЕММЫ ПОСТОЯННОГО ТОКА ПРЕРЫВАТЕЛЬ ЦЕПИ ПОСТОЯННОГО ТОКА КЛАВИШНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Модель с электрическим пусковым механизмом RU О ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ МНОГОФУНКЦИОНАЛЬНЫЙ МОНИТОР ф Светодиодный дисплей На дисплее по очереди отображаются срок эксплуатации напряжение и частота посредством переключателя режима светодиодного дисплея К тому же если генератор находится в перегруженном состоянии или электроприбор ы вышел из строя появится индикация О_1_об перегрузка В этом случае немедленно выключите двигатель и проверьте нет ли неисправности электроприбора и или перегрузки генератора После проверки и устранения неисправности двигатель после перезапуска будет работать в нормальном режиме о чем будут свидетельствовать индикаторы на мониторе Лампа срока эксплуатации Лампа красная включается при переключении светодиодного дисплея в режим отображения срока эксплуатации Ф Лампа напряжения Лампа красная включается при переключении светодиодного дисплея в режим отображения напряжения Лампа частоты Лампа красная включается при переключении светодиодного дисплея в режим отображения частоты Переключатель режима светодиодного дисплея При нажатии данного переключателя индикация на светодиодном дисплее поочередно меняется Срок эксплуатации напряжение частота срок эксплуатации При запуске двигателя на светодиодном дисплее сначала отображается срок эксплуатации Выключатель автоматической экономии потребляемой мощности При нажатии данного выключателя срабатывает функция автоматической экономии потребляемой мощности Лампа автоматической экономии потребляемой мощности Лампа зеленая включается при срабатывании функции автоматической экономии потребляемой мощности Лампа предупреждения об уровне моторного масла Лампа включается когда уровень масла в двигателе опускается ниже указанного уровня В этом случае двигатель остановится 7
