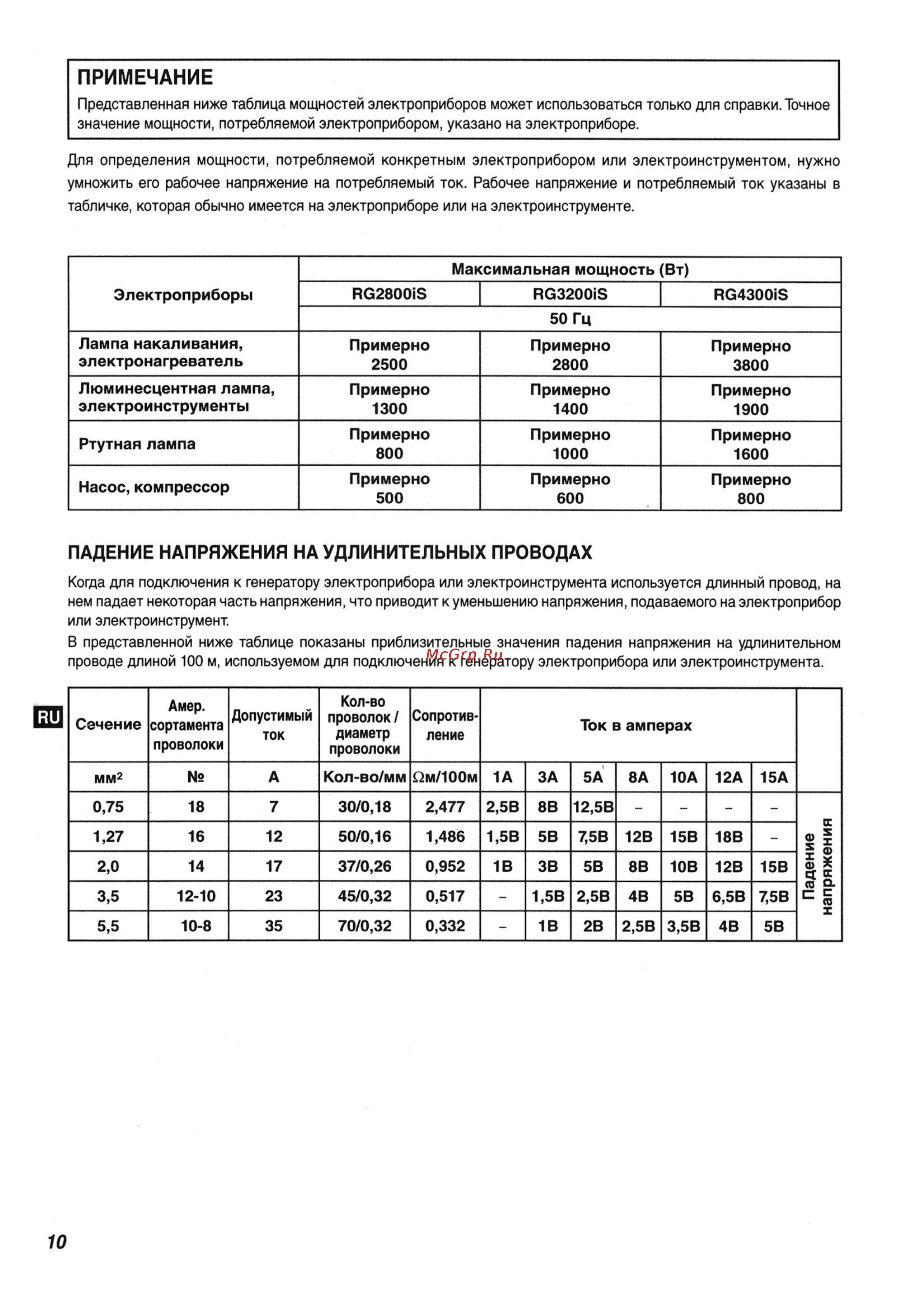

ПРИМЕЧАНИЕ Представленная ниже таблица мощностей электроприборов может использоваться только для справки Точное значение мощности потребляемой электроприбором указано на электроприборе Для определения мощности потребляемой конкретным электроприбором или электроинструментом нужно умножить его рабочее напряжение на потребляемый ток Рабочее напряжение и потребляемый ток указаны в табличке которая обычно имеется на электроприборе или на электроинструменте Максимальная мощность Вт Яв280018 Электроприборы 130320018 ПС43001Э 50 Гц Лампа накаливания электронагреватель Примерно 2500 Примерно 2800 Люминесцентная лампа электроинструменты Примерно 1300 Примерно 1400 Примерно 1900 Ртутная лампа Примерно 800 Примерно 1000 Примерно 1600 Насос компрессор Примерно 500 Примерно 600 Примерно 3800 Примерно 800 ПАДЕНИЕ НАПРЯЖЕНИЯ НА УДЛИНИТЕЛЬНЫХ ПРОВОДАХ Когда для подключения к генератору электроприбора или электроинструмента используется длинный провод на нем падает некоторая часть напряжения что приводит к уменьшению напряжения подаваемого на электроприбор или электроинструмент В представленной ниже таблице показаны приблизительные значения падения напряжения на удлинительном проводе длиной 100 м используемом для подключения к генератору электроприбора или электроинструмента 10 Сечение Амер Допустимый сортамента ток проволоки Кол во проволок Сопротив диаметр ление проволоки Ток в амперах мм2 А Кол во мм Qм 100м 1А ЗА 5А 8А 10А 12А 15А 0 75 18 7 30 0 18 2 477 2 5В 8В 12 5В 1 27 16 12 50 0 16 1 486 1 5В 5В 7 5В 12В 15В 18В 2 0 14 17 37 0 26 0 952 1В ЗВ 5В 8В 10В 12В 15В 3 5 12 10 23 45 0 32 0 517 1 5В 2 5В 4В 5В 6 5В 7 5В 5 5 10 8 35 70 0 32 0 332 1В 2В 2 5В 3 5В 4В 5В Падение напряжения яи
