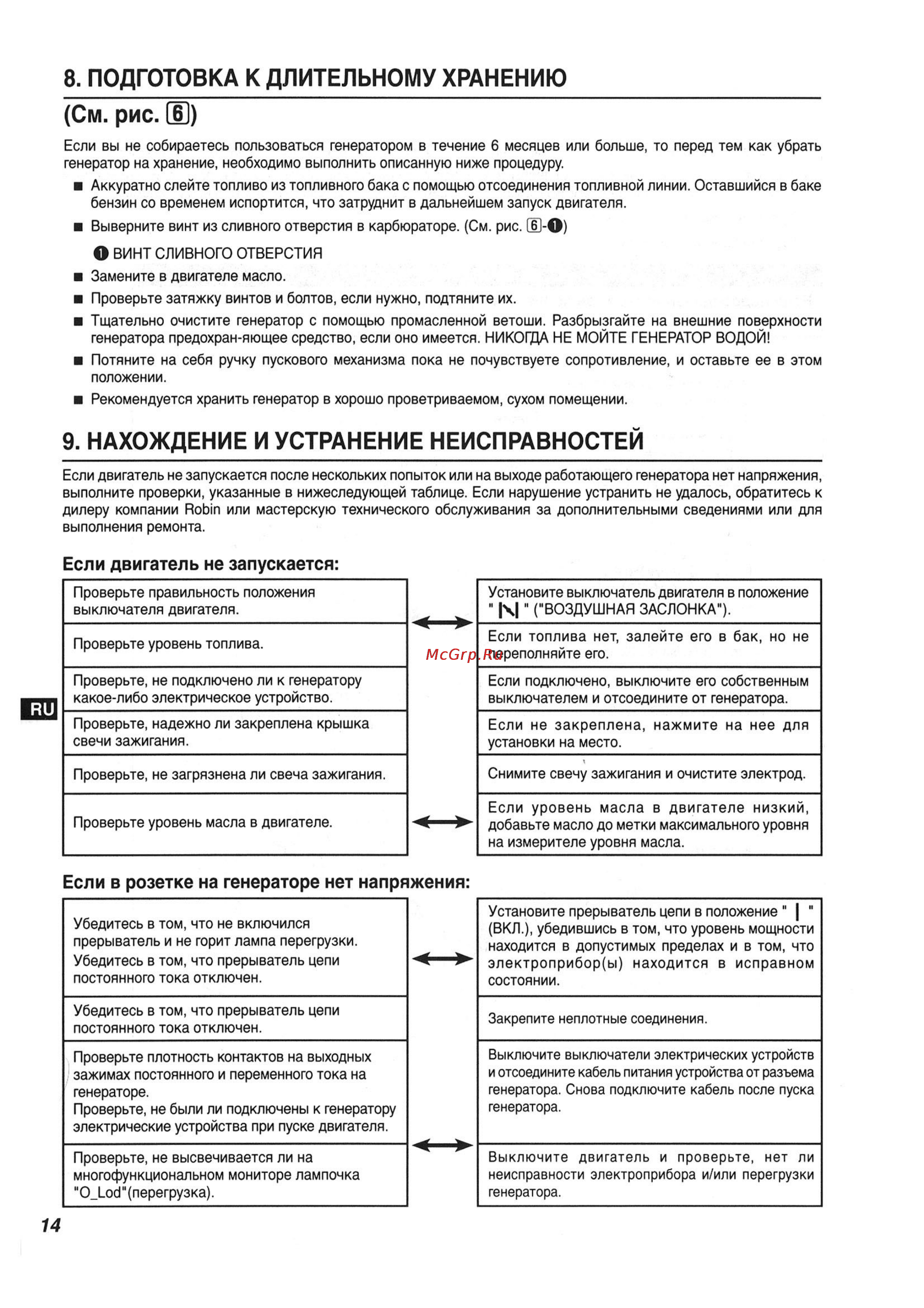

8 ПОДГОТОВКА К ДЛИТЕЛЬНОМУ ХРАНЕНИЮ См рис Если вы не собираетесь пользоваться генератором в течение 6 месяцев или больше то перед тем как убрать генератор на хранение необходимо выполнить описанную ниже процедуру Аккуратно слейте топливо из топливного бака с помощью отсоединения топливной линии Оставшийся в баке бензин со временем испортится что затруднит в дальнейшем запуск двигателя Выверните винт из сливного отверстия в карбюраторе См рис О О ВИНТ СЛИВНОГО ОТВЕРСТИЯ Замените в двигателе масло Проверьте затяжку винтов и болтов если нужно подтяните их Тщательно очистите генератор с помощью промасленной ветоши Разбрызгайте на внешние поверхности генератора предохран яющее средство если оно имеется НИКОГДА НЕ МОЙТЕ ГЕНЕРАТОР ВОДОЙ Потяните на себя ручку пускового механизма пока не почувствуете сопротивление и оставьте ее в этом положении Рекомендуется хранить генератор в хорошо проветриваемом сухом помещении 9 НАХОЖДЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ_________________________ Если двигатель не запускается после нескольких попыток или на выходе работающего генератора нет напряжения выполните проверки указанные в нижеследующей таблице Если нарушение устранить не удалось обратитесь к дилеру компании Robin или мастерскую технического обслуживания за дополнительными сведениями или для выполнения ремонта Если двигатель не запускается Проверьте правильность положения выключателя двигателя RU пи Установите выключатель двигателя в положение ВОЗДУШНАЯ ЗАСЛОНКА Проверьте уровень топлива Если топлива нет залейте его в бак но не переполняйте его Проверьте не подключено ли к генератору какое либо электрическое устройство Если подключено выключите его собственным выключателем и отсоедините от генератора Проверьте надежно ли закреплена крышка свечи зажигания Если не закреплена установки на место Проверьте не загрязнена ли свеча зажигания Снимите свечу зажигания и очистите электрод нажмите на нее для Если уровень масла в двигателе низкий Проверьте уровень масла в двигателе на измерителе уровня масла Если в розетке на генераторе нет напряжения Убедитесь в том что не включился прерыватель и не горит лампа перегрузки Убедитесь в том что прерыватель цепи постоянного тока отключен Убедитесь в том что прерыватель цепи постоянного тока отключен 14 Установите прерыватель цепи в положение ВКЛ убедившись в том что уровень мощности находится в допустимых пределах и в том что электроприбор ы находится в исправном состоянии Закрепите неплотные соединения Проверьте плотность контактов на выходных зажимах постоянного и переменного тока на генераторе Проверьте не были ли подключены к генератору электрические устройства при пуске двигателя Выключите выключатели электрических устройств и отсоедините кабель питания устройства от разъема генератора Снова подключите кабель после пуска генератора Проверьте не высвечивается ли на многофункциональном мониторе лампочка О_1об перегрузка Выключите двигатель и проверьте нет ли неисправности электроприбора и или перегрузки генератора
