– 35 –

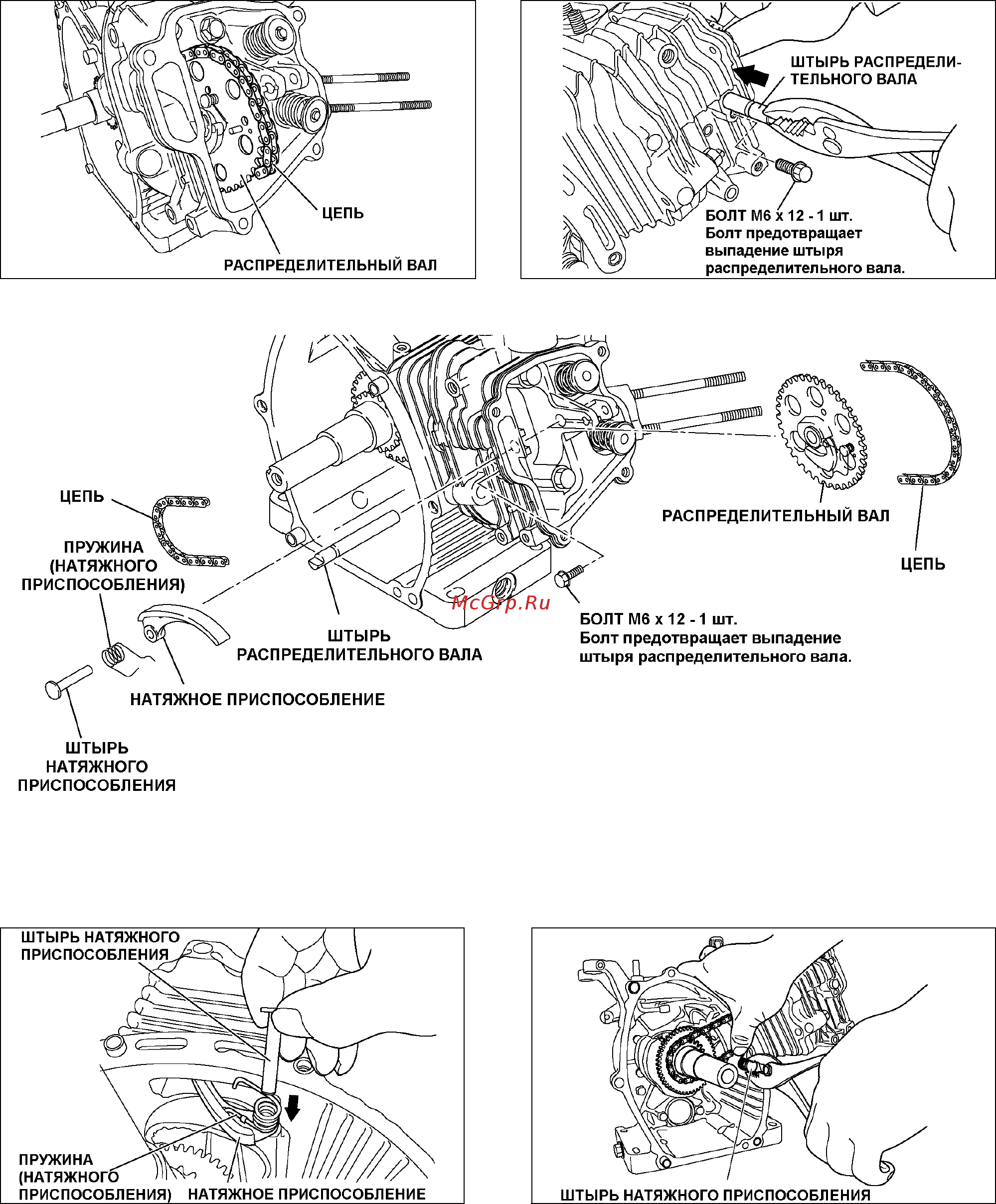

(10) УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА НА ГОЛОВКУ БЛОКА ЦИЛИНДРА
Установите распределительный вал на головку блока цилиндра, поместив штырь
распределительного вала в блок головки цилиндра.
Установите болт, предотвращающий выпадение штыря распределительного вала.
Рис. 5-41b
(11) УСТАНОВКА НАТЯЖНОГО ПРИСПОСОБЛЕНИЯ
Рис. 5-42a Рис. 5-42b
