– 36 –

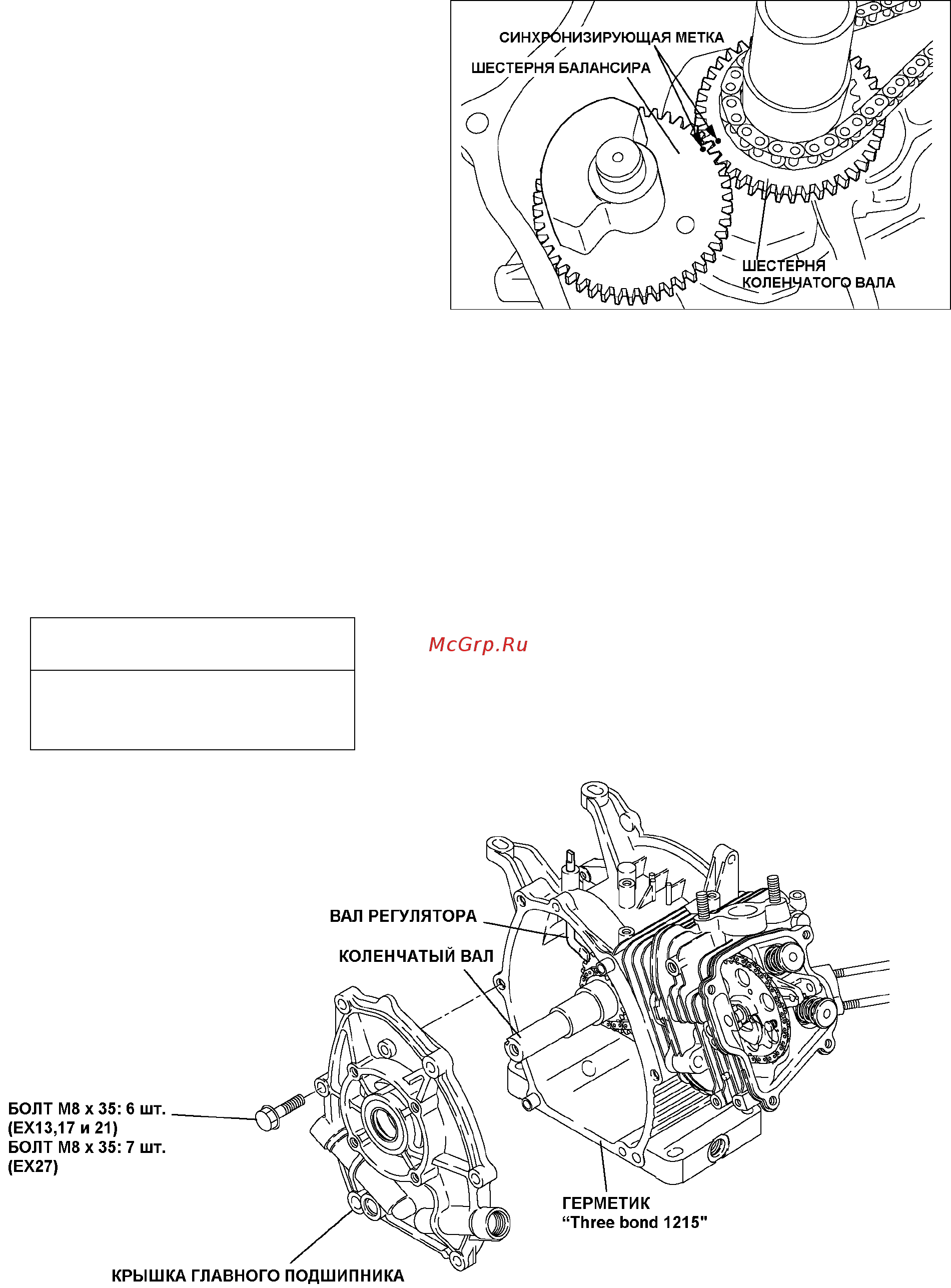

(12) ВАЛ СИСТЕМЫ УРАВНОВЕШИВАНИЯ
(ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
(только для модели EX27)
Установите вал системы
уравновешивания на корпус двигателя,
совместите синхронизирующие метки
на шестерне балансира и шестерне
коленчатого вала.
ПРИМЕЧАНИЕ: Неправильное совме-
щение синхронизирующих меток
может вывести двигатель из строя
вследствие неправильного зацепления
деталей.
Рис. 5-43
(13) КРЫШКА ГЛАВНОГО ПОДШИПНИКА
При установке крышки главного подшипника смажьте подшипник и нанесите смазку на
кромку масляного уплотнения. Также нанесите на поверхность корпуса двигателя герметик
(марки Three Bond «1215»). Для исключения повреждения кромки масляного уплотнения
перед установкой крышки главного подшипника оберните шпоночную часть коленчатого
вала поливиниловой лентой.
ПРИМЕЧАНИЕ: Следите за тем, чтобы рычажная часть вала регулятора не находилась на
уровне крышки главного подшипника.
Крутящий момент
затягивания:
17,0 – 18,0 Н•м
(170 -180 см•кгс)
(12,3 – 13,0 фут•фунт-сила)
Рис. 5-44
