– 38 –

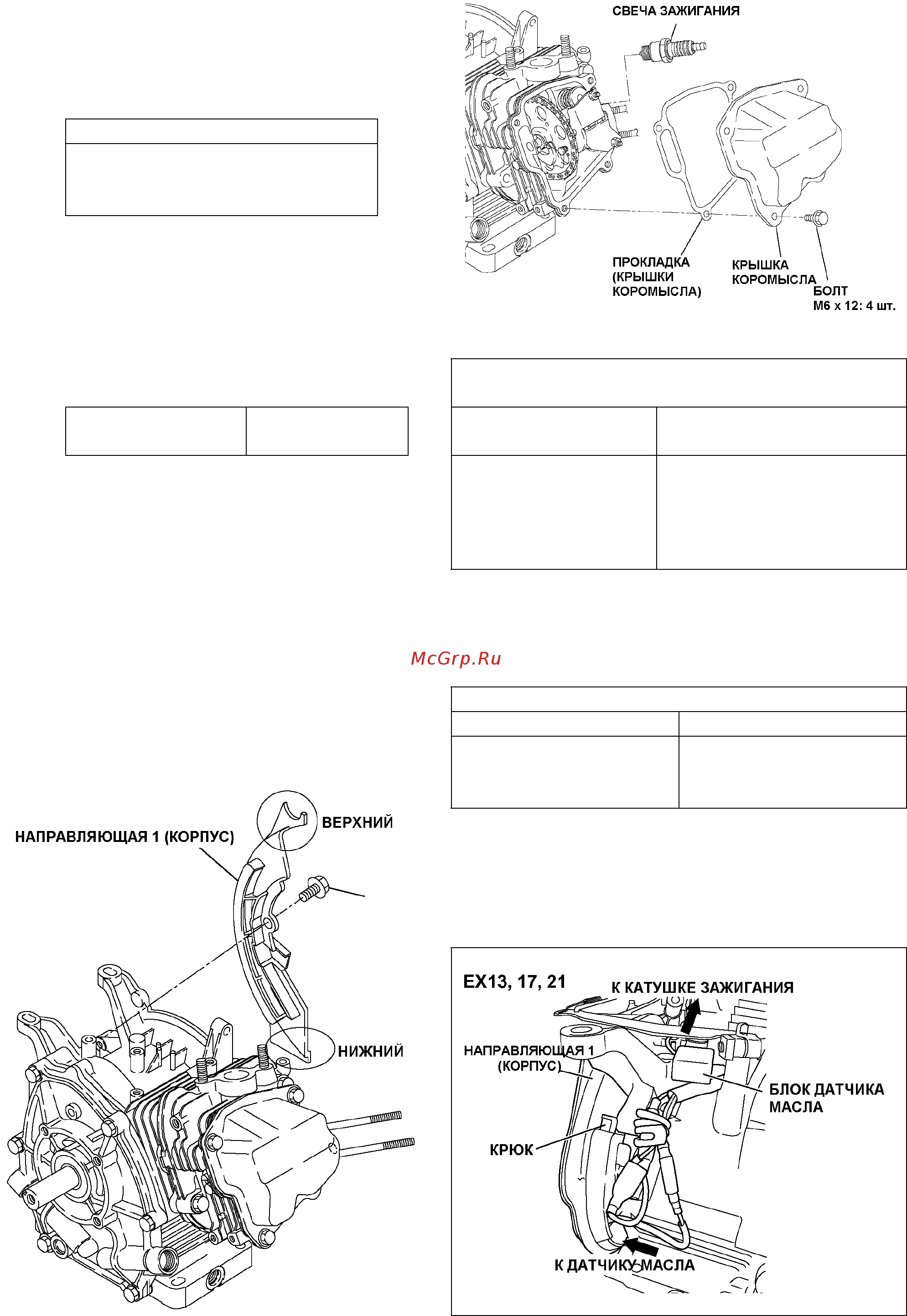

(16) КРЫШКА КОРОМЫСЛА
Замените прокладку на новую и
установите крышку коромысла.
Болт с буртиком М6 х 12: 4 шт.
Крутящий момент затягивания:
5,0 -7,0 Н•м
(50 -70 см•кгс)
(3,6 – 5,1 фут•фунт-сила)
(17) СВЕЧА ЗАЖИГАНИЯ
Перед установкой удалите со свечи
зажигания нагар и осмотрите её
электроды. При необходимости
замените на новую.
Рис. 5-48
Свеча зажигания: NGK BR-6HS или
CHAMPION RL86C
Затягивающие моменты
Межэлектродный
зазор
0,6 мм – 0,7 мм
Новая свеча
зажигания
Крутящий момент
повторного затягивания
(18) НАПРАВЛЯЮЩАЯ 1 (КОРПУС)
Совместите верх и низ направляющей 1
(корпус) с корпусом двигателя и
закрепите болтами.
12,0 -15,0 Н•м
(120 -150 см•кгс)
(8,7 – 10,8 фут•
фунт-сила)
23,0 -27,0 Н•м
(230 -270 см•кгс)
(16,6 – 19,5 фут•
фунт-сила)
[У моделей без электрического
стартёра]
Болт с буртиком М6 х 12: 1 шт. (Модели
EX 13, 17 и 21)
[Модель с электрическим стартёром]
Установите электрический стартёр и зарядную
катушку согласно иллюстрациям к разборке.
Крутящий момент затягивания
Болт с буртиком М8 х 12: 1 шт. EX13,17 и 21 EX27
4,0 Н•м
(40 см•кгс)
(2,9 фут•фунт-сила)
12,0 Н•м
(120 см•кгс)
(8,7 фут•фунт-сила)
(модель EX27)
Рис. 5-49b Рис. 5-49a
БОЛТ С БУРТИКОМ M6 x 12: 1 шт.
(EX13,17 и 21)
БОЛТ С БУРТИКОМ M8 x 12: 1 шт.
(EX27)
