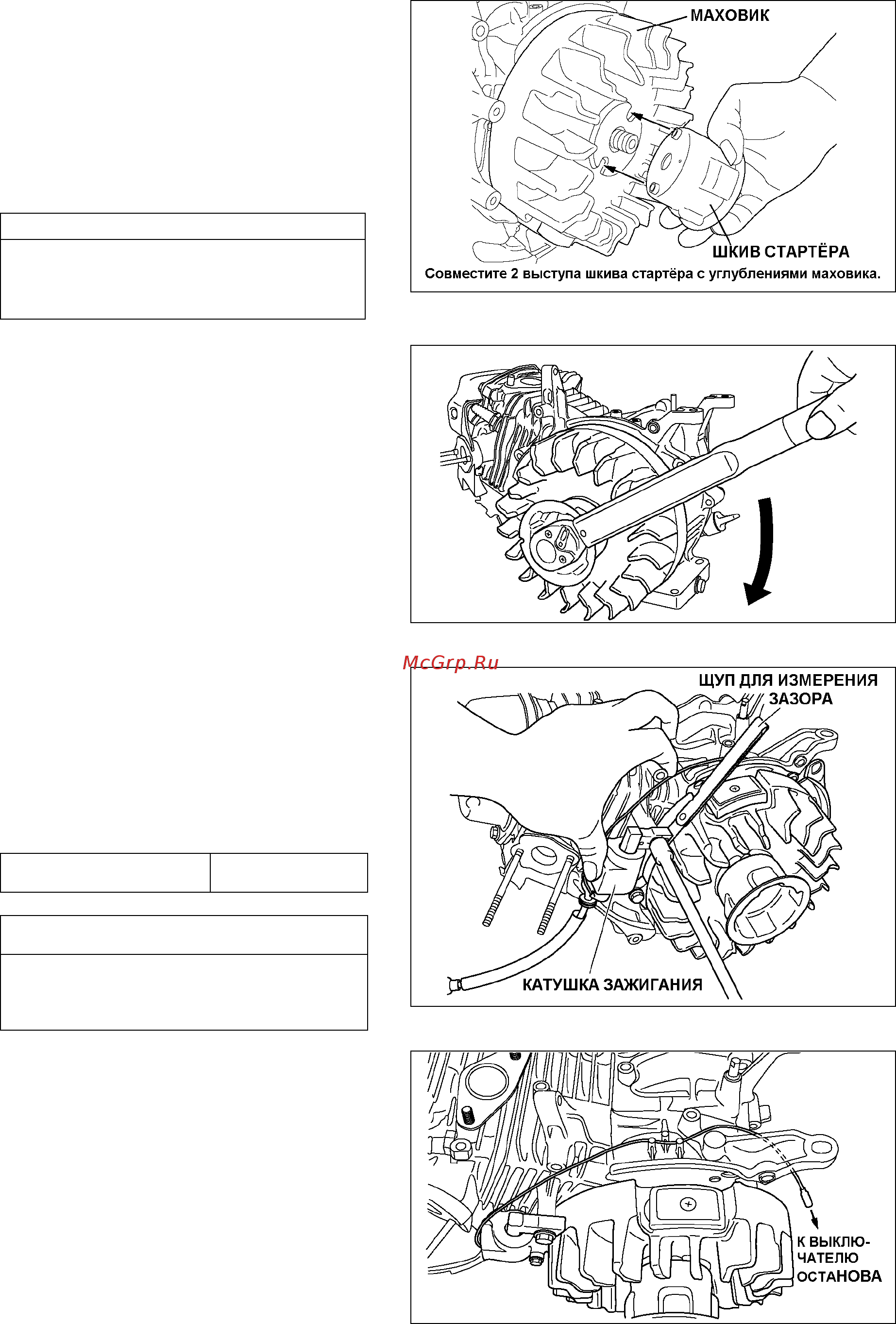

– 39 –
(19) МАХОВИК И ШКИВ СТАРТЁРА
ПРИМЕЧАНИЕ: При установке маховика
удалите смазку с конической части
коленчатого вала и маховика.
Установите маховик на коленчатый вал.
(Установите маховик вместе со шкивом
стартёра).
Крутящий момент затягивания:
59,0 -64,0 Н•м
(590 -640 см•кгс)
(42,7 – 46,3 фут•фунт-сила)
Рис. 5-50
Гайка М14: 1 шт. (EX13, 17, 21)
Гайка M18: 1 шт. (EX27)
Рис. 5-51
(20) КАТУШКА ЗАЖИГАНИЯ
При установке катушки зажигания
проверьте толщиномером воздушный
зазор между катушкой зажигания и
маховиком.
Рис. 5-52
Рис. 5-53
Воздушный зазор 0,3…0,5 мм
Крутящий момент затягивания
7,0 -9,0 Н•м
(70 -90 см•кгс)
(5,1 – 6,5 фут•фунт-сила)
ВЫПУСКНОЙ БОЛТ M6 x 25: 2 шт.
