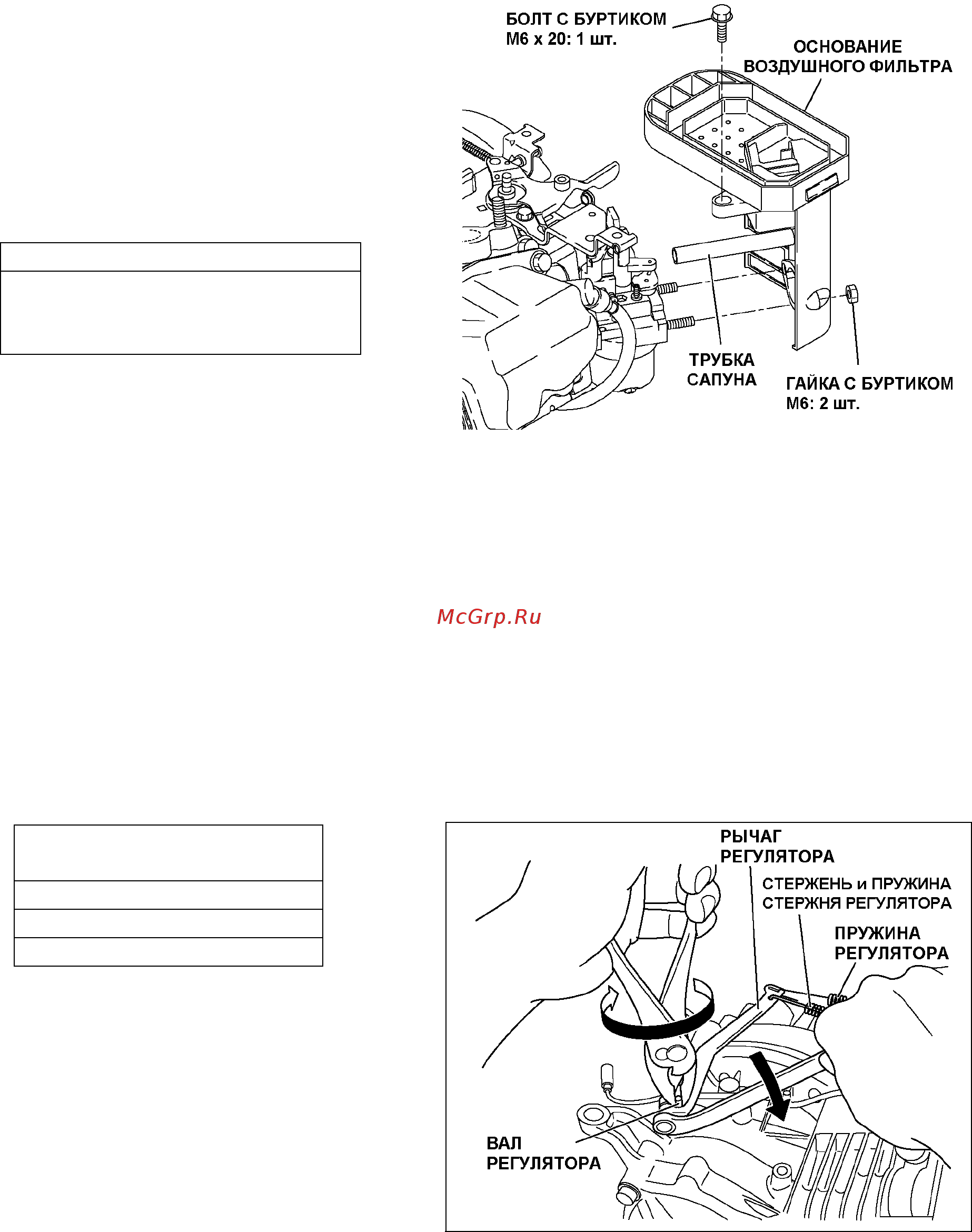

– 42 –
(24) ОСНОВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Установите трубку сапуна в крышку
коромысла и затем установите
основание воздушного фильтра.
Гайка с буртиком М6: 2 шт.
Болт с буртиком M6 x 20: 1 шт.
Крутящий момент затягивания:
6,0 -8,0 Н•м
(60 -80 см•кгс)
(4,3 – 13,0 фут•фунт-сила)
Рис. 5-57
Способ настройки регулирующей системы
Регулирующее устройство представляет собой систему центробежных грузов, соединённых с
шестернёй регулятора.
Регулятор позволяет изменять положение дроссельной заслонки, что позволяет поддерживать
постоянную частоту вращения даже при изменении нагрузки.
(1) Переведите рычаг регулировки скорости в положение максимальной скорости и убедитесь,
что дроссельная заслонка при этом полностью открыта.
(2) Захватив верхнюю часть вала регулятора плоскогубцами, поверните его по часовой стрелке
до упора. Затяните болт на рычаге регулятора.
Рис. 5-58
Крутящий момент
затягивания
8,0 -10,0 Н•м
(80 -100 см•кгс)
(5,8 – 7,2 фут•фунт-сила)
