– 43 –

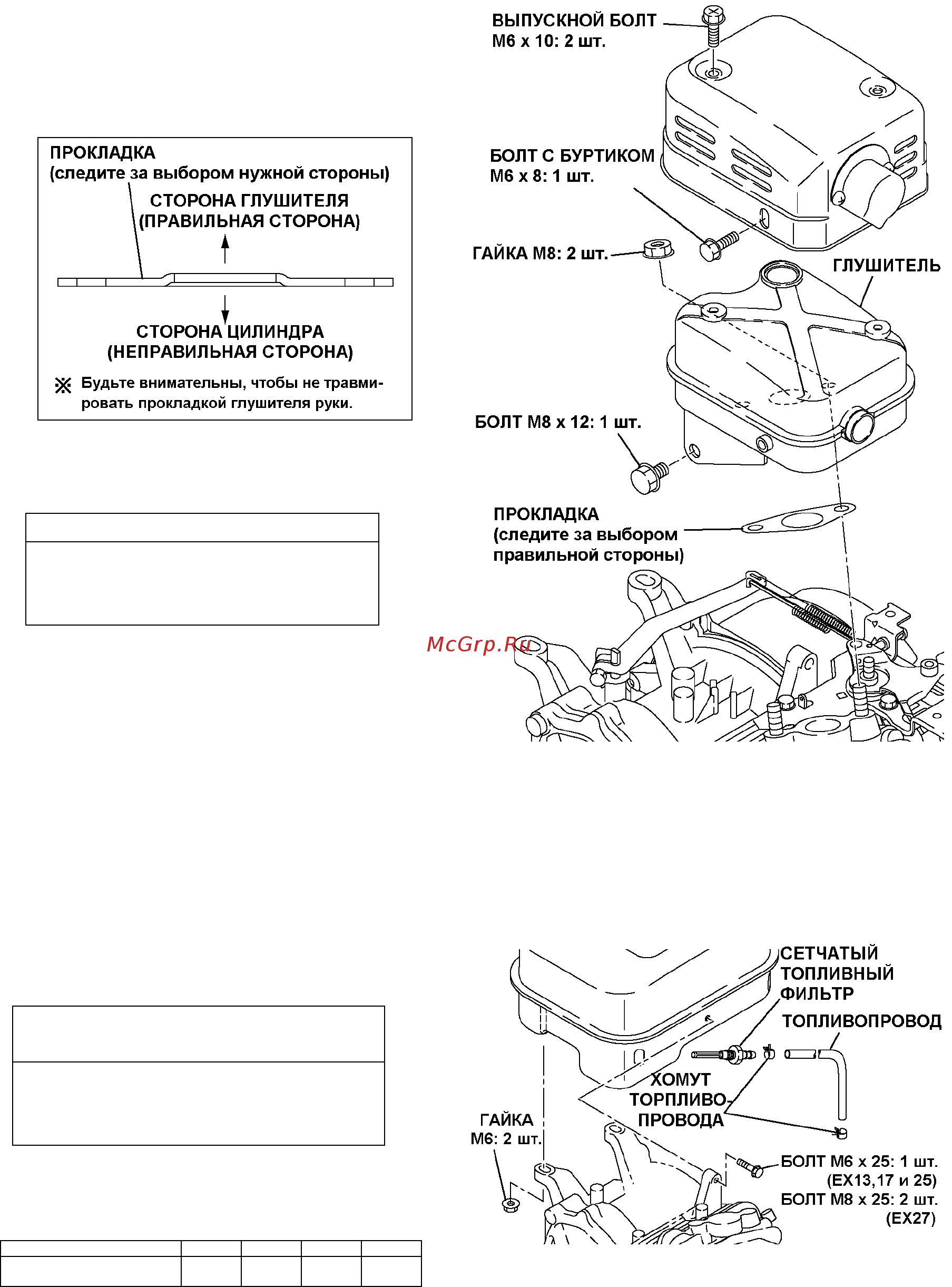

(25) ГЛУШИТЕЛЬ
(1) Установите на головку блока
цилиндра глушитель и прокладку.
Болт M6 x 8: 1 шт.
Гайка М8: 2 шт.
(2) Установите на глушитель крышку
глушителя.
Болт с буртиком M6 x 8: 1 шт.
Болт с буртиком M6 x 10: 2 шт. Рис. 5-59a
ПРИМЕЧАНИЕ: Удалите все части лент
и ткани, которые были использованы
для защиты проёма выхлопной трубы
при демонтаже двигателя.
(26) ТОПЛИВНЫЙ БАК
(1) Установите в топливный бак
топливный сетчатый фильтр.
(2) Подсоедините топливный шланг и
закрепите его хомутом.
Рис. 5-59b
ПРИМЕЧАНИЕ: Следите за тем, чтобы
топливопровод располагался на втулке
так, как изображено на рисунке, чтобы он
не мог соприкоснуться с маховиком.
При неправильной прокладке
топливопровод может соприкоснуться с
маховиком и повредиться.
Крутящий момент затягивания
18,0 -22,0 Н•м
(180 -220 см•кгс)
(13,0 – 15,9 фут•фунт-сила)
Крутящий момент затягивания
топливного сетчатого фильтра
3,0 -4,0 Н•м
(30 -40 см•кгс)
(2,2 – 2,9 фут•фунт-сила)
Модель EX13 EX17 EX21 EX27
Длина топливного шланга,
мм (дюйм)
145(5,7) 150(5,9) 155(6,1) 195(7,7)
