– 44 –
(3) Установите топливный бак на корпус
двигателя.
Гайка М6: 2 шт.
Болт M6 x 25: 1 шт. (Модели EX 13, 17
и 21)
Болт M8 x 25: 2 шт. (модель EX27)
Рис. 5-59c

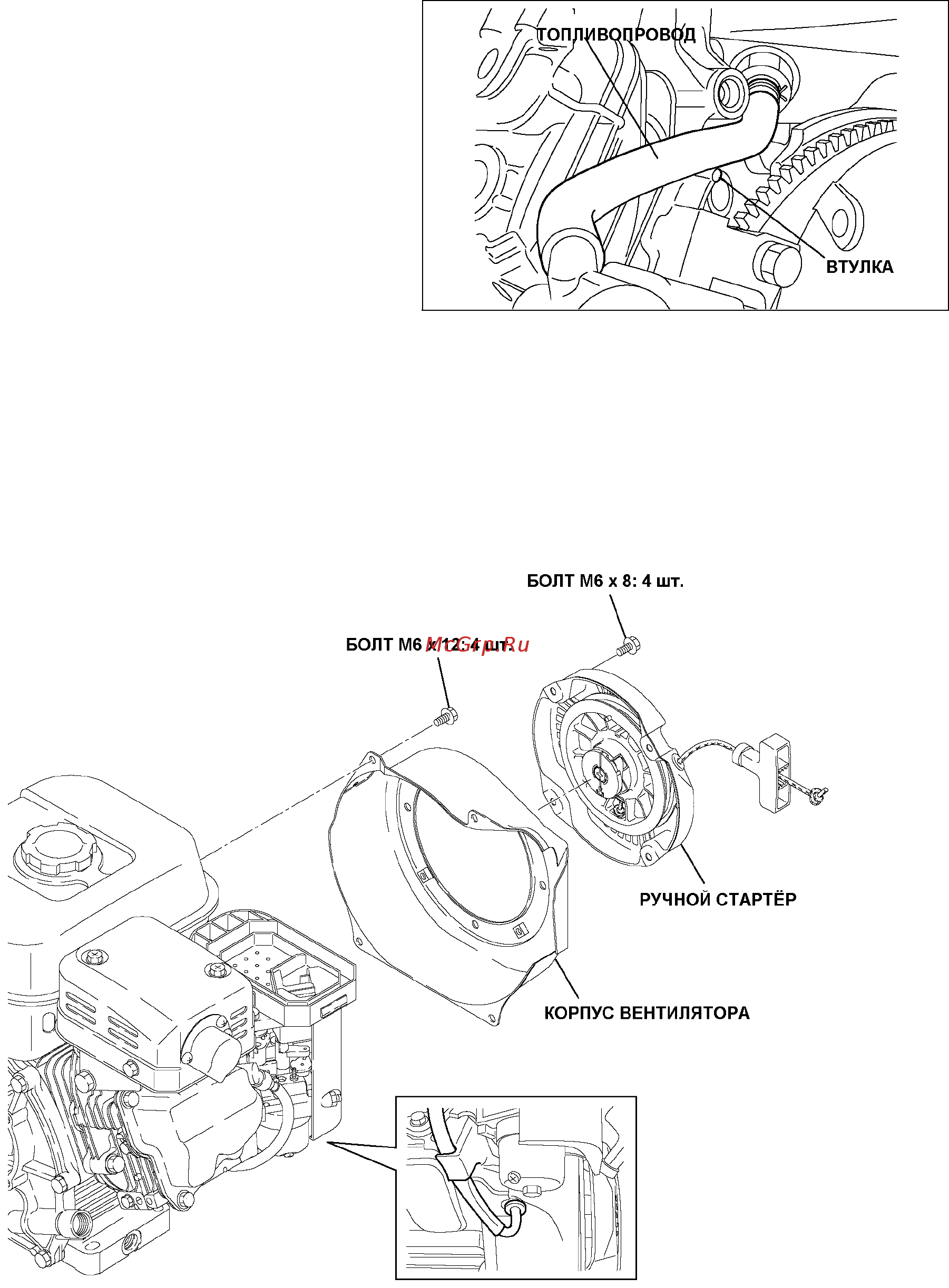

(27) КОРПУС ВЕНТИЛЯТОРА И РУЧНОЙ СТАРТЁР
(1) Установите шнур катушки зажигания на корпусе двигателя, выровняв его с
направляющей 1 (корпуса).
(2) Установите на корпус двигателя корпус вентилятора.
Болт M6 x 25: 4 шт.
(3) Установите на корпус вентилятора ручной стартёр.
Болт M6 x 8: 4 шт.
Рис. 5-60
