Caiman VAL6 EPXC [16/20] Замена деталей

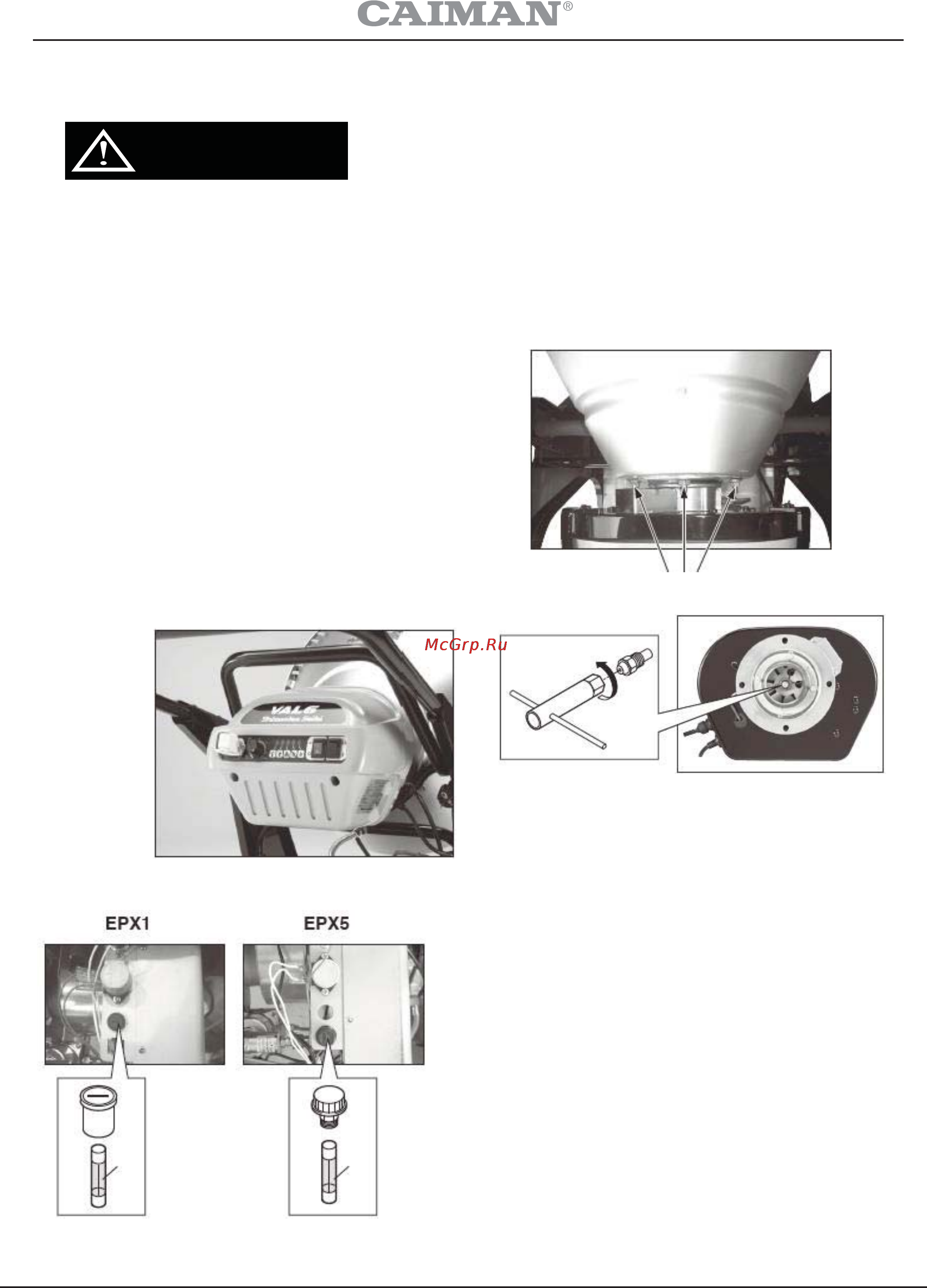

![Caiman VAL6 EPXC [16/20] Замена деталей](/views2/1150264/page16/bg10.png)
16
ВНИМАНИЕ!
7-1. Предохранитель
7-2. Форсунка
7.Замена деталей
ПРИМЕЧАНИЕ: демонтируя горелку, не повре-
дите топливопроводы.
1. Отвернуть два винта, снять корпус горелки.
2. Отвернуть колпачок патрона предохранителя
и извлечь предохранитель.
3. Установить новый предохранитель.
4. Поставить колпачок на место.
5. Установить корпус горелки и закрепить
винтами.
1. Отвернуть три гайки и снять горелку.
2. Демонтировать форсунку с помощью специ-
ального ключа (съемника), поставляемого в
комплекте. Заменить форсунку.
3. Поворачивать форсунку ключом до фиксации.
4. Установить горелку и закрепить гайками.
• Перед началом обслуживания/осмотра необходимо
убедиться, что нагреватель выключен и отсоединен
от источника питания.
• Во избежание травмы во время чистки оборудова-
ния рекомендуется надевать перчатки.
• Перед обслуживанием необходимо убедиться, что
прибор остыл.
Предохранитель
Предохранитель
Отвернуть три гайки и снять горелку
Отвернуть
