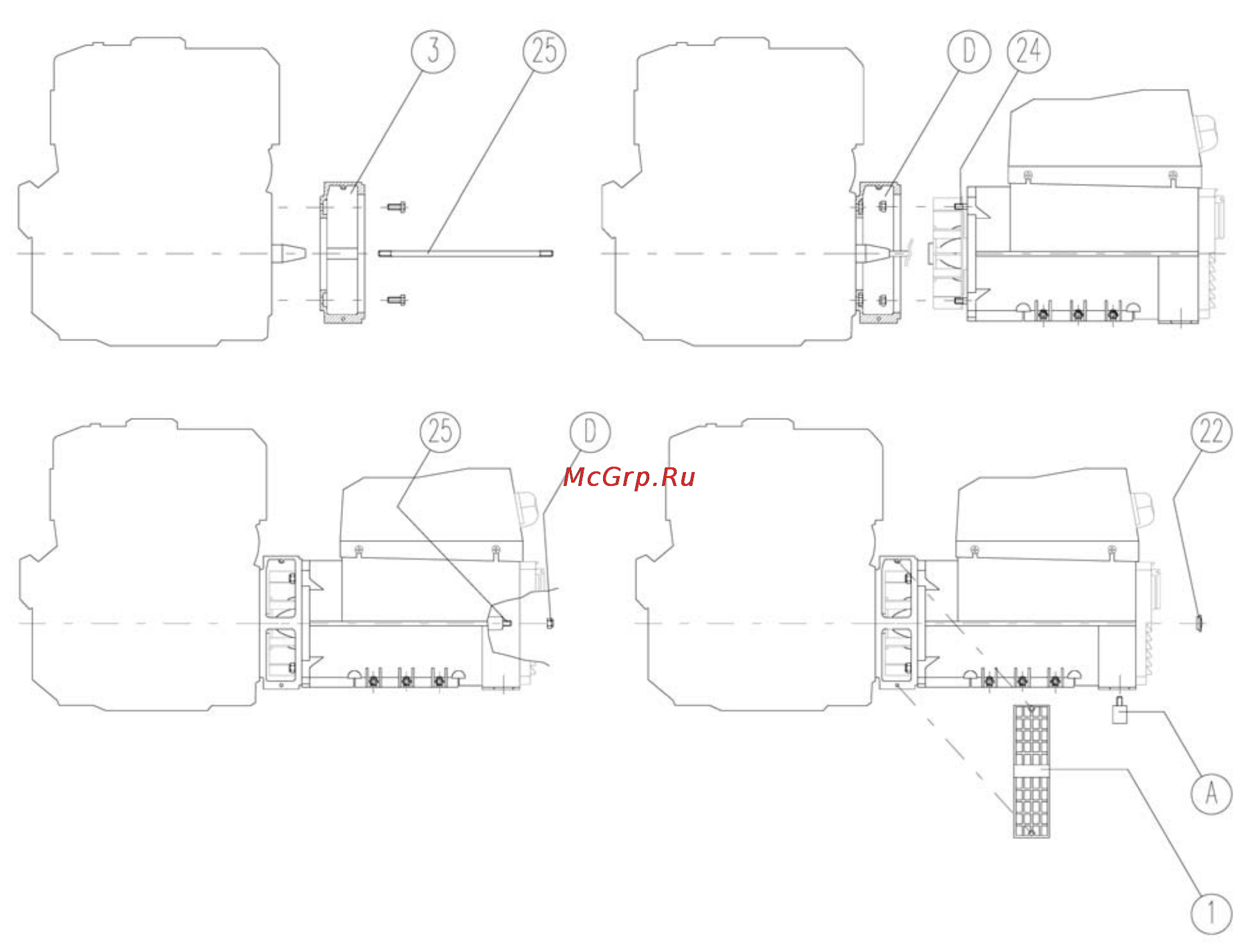

ИНСТРУКЦИИ ПО СБОРКЕ (СОЕДИНЕНИЕ IM B35)

ВНИМАНИЕ: перед сборкой проверьте, чтобы коническое соединение как силовой установки

сварочного генератора, так и двигателя, были чистыми и исправными.

1) Закрепите защиту крыльчатки (3) на двигателе (после снятия его с генератора).

2) Вставьте штырь (25) для осевого крепления ротора и прикрутите его к ведущему валу.

3) Закрепите всю силовую установку сварочного генератора (статор и ротор вместе) к защите,

используя 4 анкерных болта М8 (24) и М8 (D) и самоконтрящихся гаек (D).

4) Зафиксируйте осевое положение ротора, затянув гайку М8 (D) на штыре (25).

Внимание: перед тем, как затягивать гайку, проверьте, чтобы резьбовая часть штыря частично

зашла в ротор, чтобы обеспечить плотное соединение.

5) Установите колпачок (22). Закрепите две защитные сетки (1).

6) Установите устройство на виброизоляторы (А) так, чтобы двигатель и силовая установка

сварочного генератора были правильно выровнены.

РЕГУЛИРОВКА СКОРОСТИ ВРАЩЕНИЯ

Частота и напряжение зависит непосредственно от скорости вращения, которая должна

оставаться постоянной, на сколько это возможно, при изменяющейся нагрузке.

Система регулировки скорости вращения двигателя обычно дает небольшое падение оборотов

между работой при нагрузке и без нее, таким образом, когда регулируется скорость вращения без

нагрузки, лучше всего установить ее на 3-4% выше номинальной.
