8
10.6. Параллельный упор, Рис. 1.
Параллельный упор (3) используется для всех операций продольного пиления. Никогда не направляйте заготовку на
вращающийся пильный диск без правильно и надежно закрепленного параллельного упора (3).
10.7. Упор для косого и поперечного пиления
, Рис. 1.
Упор (11) используется как направляющая для поперечного и косого пиления заготовки.
11. РЕГУЛИРОВКИ
11.1. Регулировка пильного диска.
Положение пильного диска отрегулировано на заводе-изготовителе. При транспортировке точность регулировок может
нарушиться, поэтому перед использованием
пилы необходимо проверить точность установок пильного диска.
11.1.1. Регулировка плоскости вращения пильного диска.

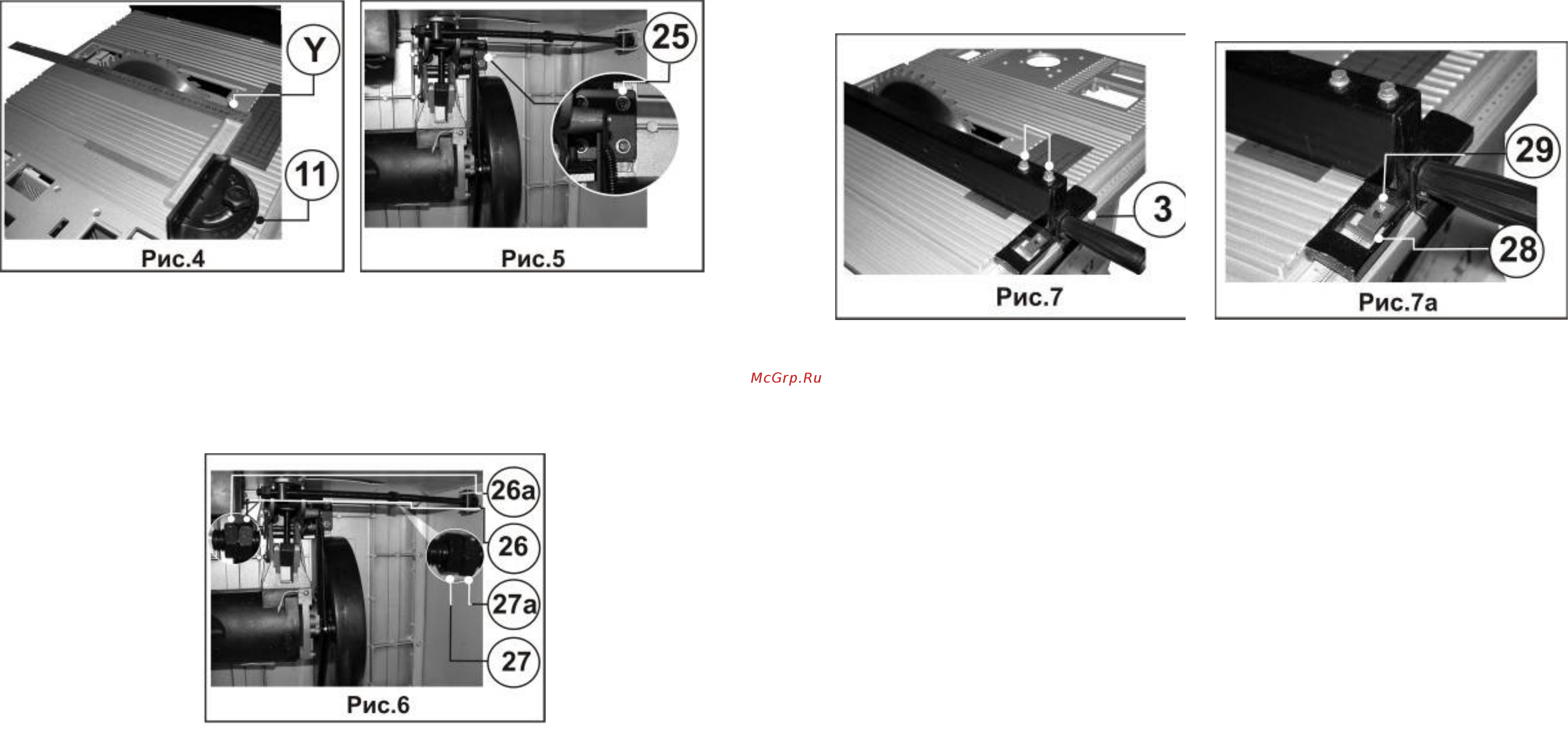

Приложите прямоугольный угольник (Y) внешней стороной к плоскости пильного диска, а базовую сторону угольника
прижмите к опорной плоскости
упора для косого и поперечного пиления (11), установленного на угол 90
0
(Рис.4). В
случае, если точность установки нарушена, пильный диск необходимо отрегулировать следующим образом (Рис.5):
- определите величину смещения пильного диска;
- опустите пильный диск ниже уровня стола вращением рукоятки (15), Рис.1;
- переверните стол нижней крышкой вверх и снимите нижнюю крышку, открутив четыре винта;
- ослабьте четыре винта (25) крепления блока электродвигателя
и сместите блок так, чтобы пильный диск стал в
требуемую позицию;
- закрепите положение.
11.1.2. Регулировка вертикального положения 90
0
.
С помощью угольника удостоверьтесь, что пильный диск находится под углом 90
0
к плоскости стола. При
нарушенной установке (Рис.6):
- опустите пильный диск ниже уровня стола вращением рукоятки (15), Рис.1;
- переверните стол нижней крышкой вверх и снимите нижнюю крышку, открутив четыре винта;
- ослабьте контргайку (26а) и, вращая гайку (26), отрегулируйте пильный диск в положение,
соответствующее 90
0
к плоскости стола;
- затяните контргайку (26а).
9
11.1.3. Регулировка наклонного положения 45
0
.
Проверьте точность установки наклона пильного диска 45
0
с помощью угломера. При нарушенной установке
(Рис.6):
- ослабьте контргайку (27а) и, вращая гайку (27), отрегулируйте положение пильного диска,
соответствующее углу наклона в 45
0
относительно плоскости стола.
- затяните контргайку (27а).
11.1.4. Регулировка указателя шкалы (Рис.1).
Возможно, что при точной установке 90
0
и 45
0
указатель (17) наклона пильного диска показывает неточное
значение. В этом случае необходимо отрегулировать положение указателя (17) в крайних точка 90
0
и 45
0
:
- ослабьте винт крепления указателя (17);
- отрегулируйте указатель (17);
- затяните винт.
11.2. Регулировка параллельного упора (Рис.7, 7а)
Параллельный упор (3) отрегулирован на заводе-изготовителе под углом 90
0
к передней стороне стола. Если
упор разрегулирован, необходимо ослабить два болта (К), Рис.7, на верхней передней стороне
параллельного упора (3) и установить угол 90
0
.
Переместите параллельный упор (3) так, чтобы он соприкасался с пильным диском (нулевая точка). Если
указатель (28) шкалы (1) установки размера пиления не совмещен с делением 0мм, ослабьте винт крепления
указателя (29), совместите его с делением 0мм.
12. ОСНОВНЫЕ ОПЕРАЦИИ (РИС.1)
При косом пилении, пилении под наклоном и комбинированном пилении используется упор для косого и
поперечного пиления (11). Нельзя производить работы на пиле без использования специальных
приспособлений, таких как: упор для косого и поперечного пиления (11), параллельный упор (3) и толкатель.
Нельзя направлять заготовку рукой во избежание несчастного случая.
Во
время работы упор для косого и поперечного пиления (11) должен быть зафиксирован.
12.1. Поперечное пиление.
Поперечное пиление представляет собой процесс распиливания древесины поперек волокон под углом 90
0
.
При выполнении этой операции упор для косого и поперечного пиления (11) устанавливается на 90
0
. Этот упор
может использоваться в любом из двух пазов стола слева или справа от пильного диска.
12.2. Косое пиление
Косое пиление представляет собой процесс распиливания древесины поперек волокон под любым углом,
кроме 90
0
. Угол пиления устанавливается по шкале упора для косого и поперечного пиления (11).
12.3. Наклонное пиление
Наклонное пиление представляет собой процесс распиливания древесины как вдоль, так и поперек волокон
под углом наклона пильного диска до 45
0
влево.
12.4. Комбинированное пиление
Комбинированное пиление представляет собой процесс распиливания древесины с использованием упора для
косого и поперечного пиления (11), установленного с необходимым косым углом и наклоненного пильного диска
до 45
0
влево.
