13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что пила отключена от
питающей сети.
13.1. Замена угольных щеток.

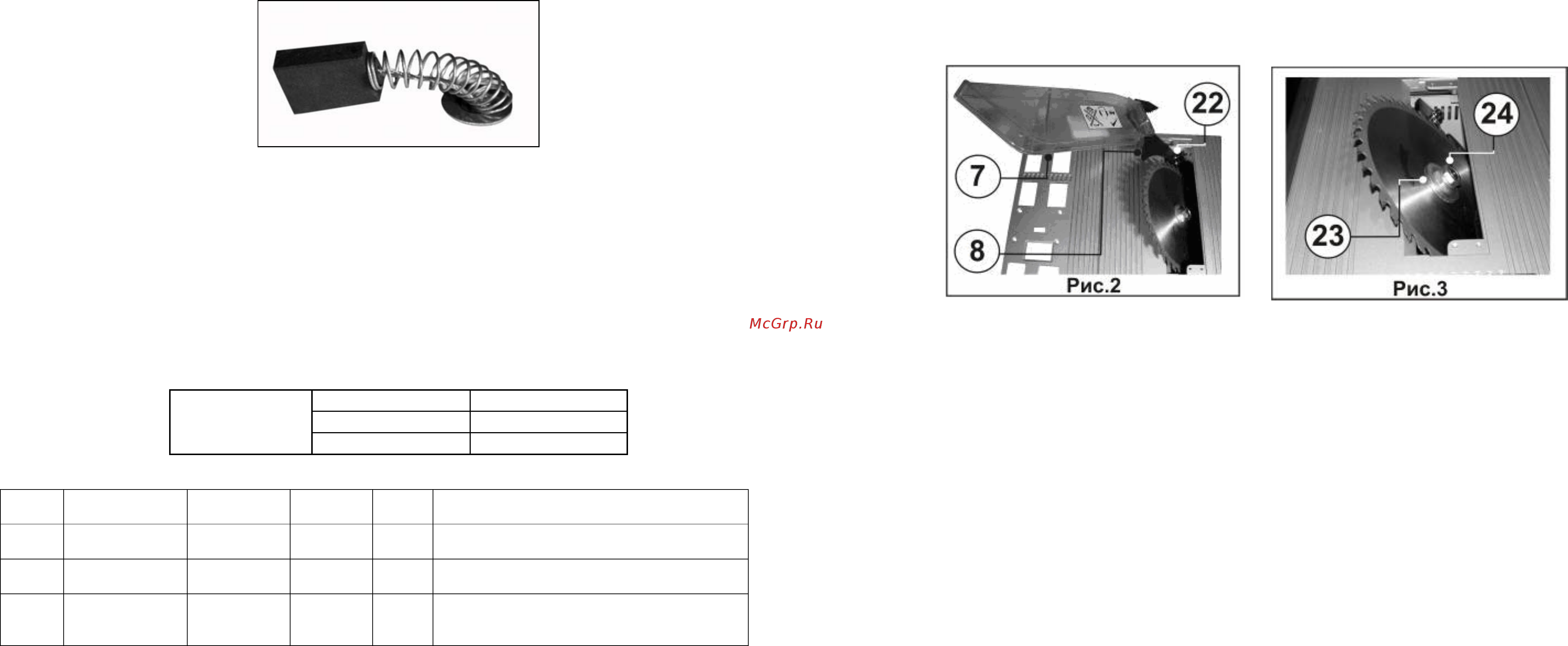

Заменяйте угольные щетки (Рис.8), когда они изношены до 4,8 мм их длины. Щетки необходимо менять парами.
Замену щеток для безопасной и надежной работы пилы должен производить специалист. Помните, что ремонт
пилы должен проводиться в условиях сервисных центров с использованием только оригинальных запасных
частей и расходных материалов.
Рис.8
13.2. Смазка
Перед смазкой снимите нижнюю крышку пилы. Смазывайте резьбовую штангу наклона пильного диска и обе
пары стопорных и регулировочных гаек, а также резьбовую штангу подъема пильного диска один раз в месяц.
14. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс
и высокое
качество пиления. Предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и
алюминиевых профилей.
Косой переменный К
Трапециевидный Т
Форма зуба
Плоский П
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
Число
Зубьев (Z)
Форма
зуба
Применение
7405 250 30 40 К
Черновое пиление древесины мягких и
твердых пород
12820 255 30 32 К
Черновое пиление древесины мягких и
твердых пород
7460 255 30 100 ТП
Пиление алюминиевых профилей,
пластика, MDF, различных плит - в том
числе с покрытием
7
8.2. Установка защитного кожуха с расклинивателем и антиотбрасывателем (Рис.2)
8.2.1. Снимите центральную защитную пластину (10), выкрутив 4 крепежных винта, Рис.1.
8.2.2. С помощью рукояток (15) и (19), Рис.1, приведите пильный диск в положение, показанное на Рис.2.
8.2.3. Ослабьте два винта (22) с внутренним шестигранником с помощью шестигранного ключа и установите
расклиниватель
(8) так, чтобы винты (22) вошли в пазы расклинивателя (8). Затяните винты (22).
8.2.4. Закрепите защитный кожух (7) на расклинивателе (8), как показано на Рис.2.
ВНИМАНИЕ! При установке расклинивателя следите, чтобы пильный диск его не касался.
8.3. Замена пильного диска (Рис.3)
Пила «Корвет 11» комплектуется пильным диском Ǿ254 х 30.
ВАЖНО: Перед снятием или установкой пильного диска убедитесь
в том, что пила выключена и вилка
отсоединена от розетки.
8.3.1. Снятие пильного диска (Рис.3)
Для снятия пильного диска (23) используйте два рожковых ключа, входящих в комплектацию пилы. Одним
ключом удерживайте наружный фланец пильного диска (23), а другим открутите гайку (24). Снимите гайку (24),
гравер, наружный фланец и пильный диск (23).
8.3.2. Установка пильного диска (Рис.3)
Установите пильный диск (23), наружный фланец, гравер и гайку (24). Удерживая одним
ключом наружный
фланец от вращения, другим затяните гайку (24).
ВНИМАНИЕ: При установке пильного диска следите, чтобы зубья пильного диска были направлены
вниз в передней части пилы (Рис. 3).
9. УСТАНОВКА ПИЛЫ
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением каких - либо работ по наладке, обслуживанию, настройке пилы
и т.д., отключите и обесточьте пилу, отсоедините вилку шнура питания
пилы от питающей розетки.
8.1. Пила должна устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы оператору не
пришлось наклоняться в процессе работы.
8.2. Просверлите четыре отверстия на ровной и горизонтальной поверхности верстака и болтами с шайбами (не
поставляются) закрепите пилу через отверстия (14) к поверхности верстака, Рис.1.
10. ОРГАНЫ УПРАВЛЕНИЯ (Рис.1)
10.1. Электромагнитный
выключатель (Рис.1).
Пила «Корвет 11» оснащена электромагнитным пускателем, который не позволяет пиле повторно включиться
при внезапном отключении и включении электропитания.
10.1.1. Для пуска пилы нажмите кнопку (12), обозначенную как (I). Для повторного пуска пилы после внезапного
отключения электропитания необходимо вновь нажать кнопку (12).
10.1.2. Для остановки пилы нажмите кнопку (13), обозначенную как (О).
10.2 . Рукоятка подъема пильного
диска, Рис. 1.
Рукоятка (15) подъема пильного диска используется для подъема и опускания пильного диска. Поверните
рукоятку по часовой стрелке для опускания пильного диска и против часовой стрелки – для подъема.
10.3. Рукоятка наклона пильного диска, Рис. 1.
Рукоятка (19) наклона используется для наклона пильного диска при пилении под углом 0
0
-45
0
влево.
Поверните рукоятку по часовой стрелке для наклона пильного диска влево до 45
0
и против часовой стрелки –
для возврата пильного диска в вертикальное положение 0
0
.
10.4. Фиксатор угла наклона пильного диска, Рис. 1.
Фиксатор (16) угла наклона блокирует пильный диск в выбранном положении. Для ослабления рукоятки (19)
поверните фиксатор (16) против часовой стрелки. При установке угла наклона и высоты подъема пильного
диска фиксатор (16) нужно полностью ослабить. При включении пилы убедитесь, что фиксатор (16) надежно
зафиксирован таким образом, чтобы пильный диск не
смещался во время работы пилы.
10.5. Расклиниватель и антиотбрасыватель, Рис. 1.
Расклиниватель (8) входит в пропил в заготовке и предотвращает возможное заклинивание пильного диска при
смещениях распиливаемой заготовки, антиотбрасыватель (9) зубчатым сектором прижимает заготовку при
пилении к поверхности рабочего стола (6) и, по завершению пиления, предотвращает возможный выброс
вращающимся пильным диском полученных деталей в сторону
оператора.
Содержание
- 021103 04 шайба 32 3
- 021311 00 шайба пружинная 28 3
- 022106 00 гайка 28 3
- 028800 02 болт установочный 4 3
- 028800 04 винт с квадратным подголовком 24 3
- 270151 00 полка верхняя длинная 2 3
- 270152 00 полка верхняя короткая 2 3
- 270153 00 стойка 4 3
- 270154 00 полка нижняя в 2 3
- 270155 00 полка нижняя а 2 3
- Соберите основание как указано на рисунке и установите на него станок соберите основание как указано на рисунке и установите на него станок 3
- Уважаемый покупатель ваша пильная машина модели корвет 11 комплектуется сборным основанием которое состоит поз рис номер детали наименование детали кол во шт 3
- Детали сборки корвет 11 5
- Для предотвращения ошибок которые могут стать причиной серьезных травм включайте пилу только после того как поэтапно изучите все пункты настройки и регулировки пилы и изучите изложенные в руководстве рекомендации 4 ознакомьтесь с вашей пилой внимательно и до конца прочтите руководство по эксплуатации и все прилагаемые к пиле указания по обеспечению безопасности ознакомьтесь с областью применения пилы предельными условиями её использования а также со всеми опасностями связанными с работой на пиле 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать пилу убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ с пилой должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование пилы в помещениях со скользким полом например засыпанном опилками или натертом воском 4 не работа 5
- Код наименование код наименование код наименование 5
- Предупреждение 5
- Указания по технике безопасности 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с пилой 5
- 4 1 отдача происходит во время работы с параллельным упором когда часть или вся заготовка резко отбрасывается назад в сторону оператора отдачу и возможные травмы можно предотвратить если сохранять положение параллельного упора параллельно плоскости пильного диска всегда работать острым пильным диском не снимать параллельный упор расклиниватель и содержать их в рабочем состоянии расклиниватель должен быть совмещен с плоскостью пильного диска не отпускать заготовку пока пильный диск вращается не использовать гнутые или коробленые заготовки не имеющие ровной кромки которая могла бы перемещаться по параллельному упору 4 2 на вашей пиле можно распиливать пластмассовые и композитные материалы такие как древесноволокнистая плита однако поскольку они достаточно твердые и скользкие будьте внимательны и соблюдайте инструкции по настройке и процедуре продольного пиления не стойте сами и не позволяйте никому стоять на линии потенциальной отдачи 4 3 никогда не выполняйте какие либо работы по позици 7
- До 15м 1 0 м 7
- Предупреждение пила должна быть заземлена через розетку с заземляющим контактом 7
- С при этом не срабатывает устройство защиты автомат защиты настроен на больший ток срабатывания при заклинивании пильного диска не срабатывает устройство защиты автомат защиты неисправен 5 чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый пилой ток 5 при большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двигателем поэтому для нормального функционирования пилы необходимо увеличить поперечное сечение подводящих проводов приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подключена пила и вилкой штепсельного разъёма пилы при этом не имеет значения осуществляется подвод электроэ 7
- Рис 9
