6

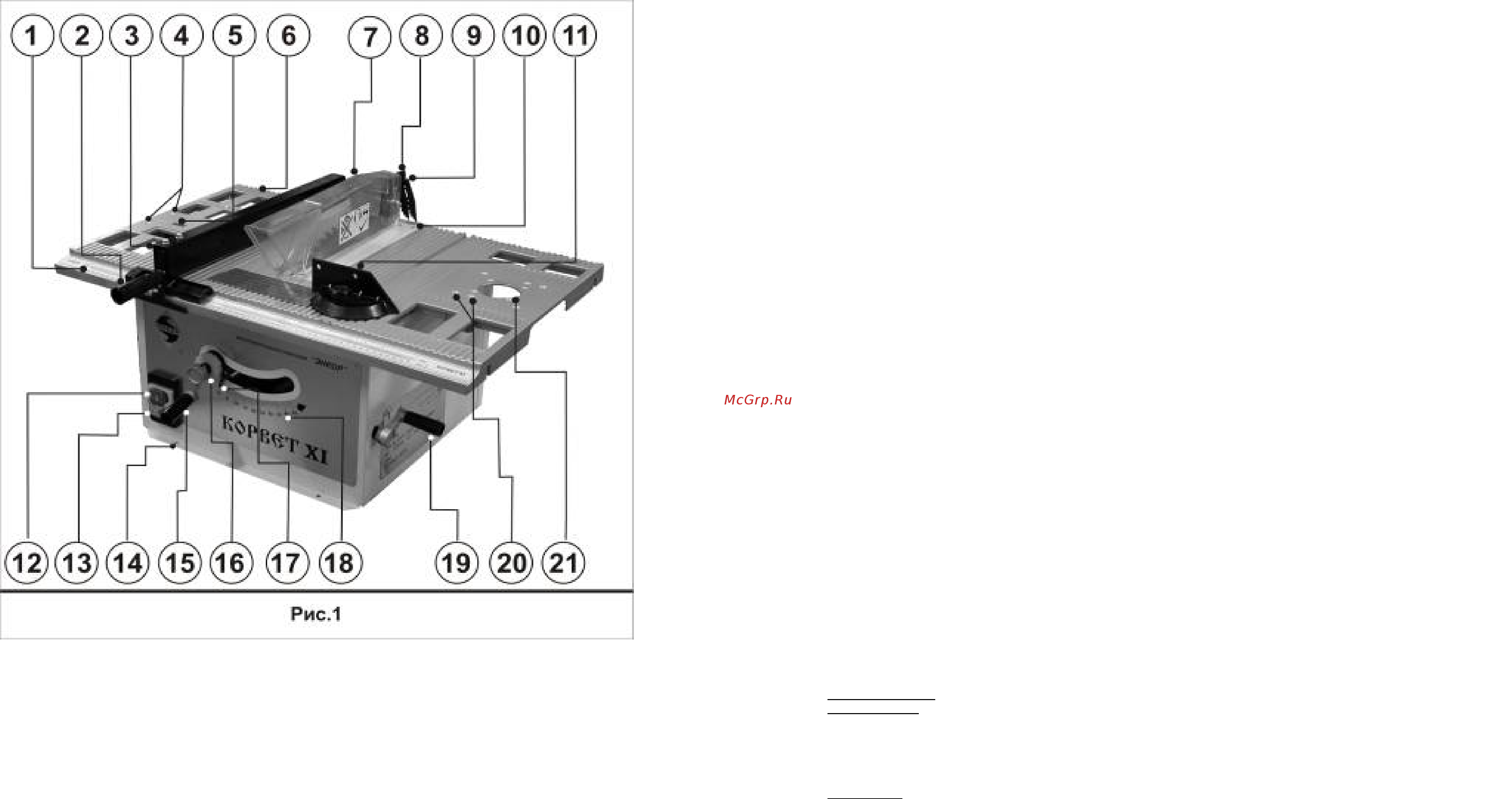

6. УСТРОЙСТВО ПИЛЫ
6.1. Пила состоит из следующих сборочных
единиц и деталей:
1.
Шкала установки размера пиления
2. Рукоятка фиксации параллельного упора.
3.
Параллельный упор
4. Отверстия для закрепления лобзика (снизу
рабочего стола)
5.
Отверстие для пилки лобзика
6. Рабочий стол
7. Верхний защитный кожух
8.
Расклиниватель
9. Антиотбрасыватель
10. Центральная защитная пластина
11.
Упор для косого и поперечного пиления
12.
Кнопка включения пилы (рядом с блоком
магнитного пускателя выведена кнопка возврата в
положение «Замкнуто» защитного теплового реле)
13.
Кнопка выключения пилы
14.
Отверстие для закрепления пилы на верстаке
15. Рукоятка регулировки подъема пильного диска
16. Фиксатор угла наклона пильного диска
17.
Указатель угла наклона пильного диска
18. Шкала угла наклона пильного диска
19. Рукоятка установки угла наклона пильного диска
20.
Отверстия для закрепления фрезера (снизу
рабочего стола)
21.
Отверстие для фрезы
7. РАСПАКОВКА
7.1. Откройте упаковку.
7.2. Извлеките пилу и все комплектующие узлы и детали.
7.3. Проверьте комплектность пилы.
8. СБОРКА ПИЛЫ
8.1. Установка рукояток регулировки подъема пильного диска и установки угла наклона (Рис.1)
8.1.1. Установите рукоятку (15) на вал с лицевой стороны пилы и закрепите ее установочным винтом в рукоятке.
8.1.2. Установите рукоятку (19) наклона
пильного диска, закрепите ее установочным винтом.
11
15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Пила модели "КОРВЕТ 11" Зав. № ______________ соответствует требованиям ТУ-4833-002-44744687-2001,
ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-1-95, обеспечивающим безопасность жизни, здоровья
потребителей и охрану окружающей среды и признана годной к эксплуатации.
“____”________________200 г. __________ Входной контроль ”____”________________200 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пилы модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации пилы
в
период гарантийного срока. В случае нарушения работоспособности пилы в течение гарантийного срока
владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для
ремонта пилу с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки или попытки разборки пилы.
3. Если неисправность пилы стала следствием нарушения условий хранения, попадания внутрь
посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих
обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), если на них присутствуют следы эксплуатации,
например: элементы крепления пильного диска, направляющие и упорные планки и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные
щетки, сальники, защитные кожухи, резиновые уплотнения и т.п. Замена их в течение гарантийного срока
является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: пильные диски и т.п.
Предметом гарантии не является неполная комплектация пилы, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Пила в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы пилы, например: падение оборотов, изменение
шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите
работу и обратитесь в Сервисный центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание пилы, проведение регламентных работ, регулировок,
указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-86, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «Энкор-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
