1. ОБЩИЕ УКАЗАНИЯ
1.1. Переносная электрическая дисковая пильная машина модели "Корвет 11" (далее пила) предназначена для
продольного или поперечного, косого, наклонного и комбинированного пиления заготовок максимальной
толщиной до 80мм из мягких и твёрдых пород древесины и заготовок на основе древесины.
1.2. Пила предназначена для работы от однофазной сети переменного тока напряжением 220В±10% частотой
50
Гц.
1.3. Пила предназначена для эксплуатации в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если пила внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте не включайте ее в течение 8 часов. Пила должна прогреться
до температуры окружающего
воздуха. В противном случае пила может выйти из строя при включении из-за сконденсировавшейся влаги на
деталях электродвигателя.
1.5. Приобретая пилу, проверьте ее работоспособность, комплектность, наличие гарантийных талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока при наличии на талонах даты
продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи пилы претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пилы приведены в таблице 1.
Таблица 1
Наименование параметра Значение параметра
Номинальная потребляемая мощность двигателя, Вт 1500
Номинальное напряжение питания, В/Гц 220/50
Тип электродвигателя коллекторный
Передача зубчатая
Частота вращения шпинделя на холостом ходу, об/мин 4500
Наружный диаметр диска, мм 255
Посадочный диаметр диска, мм 30
Диаметр шпинделя, мм 16
Максимальная глубина реза под углом 90 град, мм 80
Максимальная глубина реза под углом 45 град в дереве, мм 55
Угол наклона шпинделя, град 45
Размер рабочего стола, мм 700х465
Диаметр патрубка для пылесборника, мм 30
Масса нетто, кг 27,5
2.2. По электробезопасности пила модели "КОРВЕТ 11" соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить
изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться отдельным
листом к «Руководству по эксплуатации».
3. КОМПЛЕКТНОСТЬ
3.1. В комплект поставки входит:
A. Пила
Б. Ключ гаечный
В. Ключ шестигранный
Г. Рукоятки съемные
Д. Рукоятка
Е.Упор параллельный
Ж. Упор для косого пиления
И. Кожух верхний, защитный
К. Расклиниватель в сборе с антиотбрасывателем
Л. Толкатель
М. Крепеж
Руководство по эксплуатации
Упаковка
1 шт.
2 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1
шт.
1 шт.
1шт.
1 комплект.
1 экз.
1 шт.
Код для заказа 10211
16

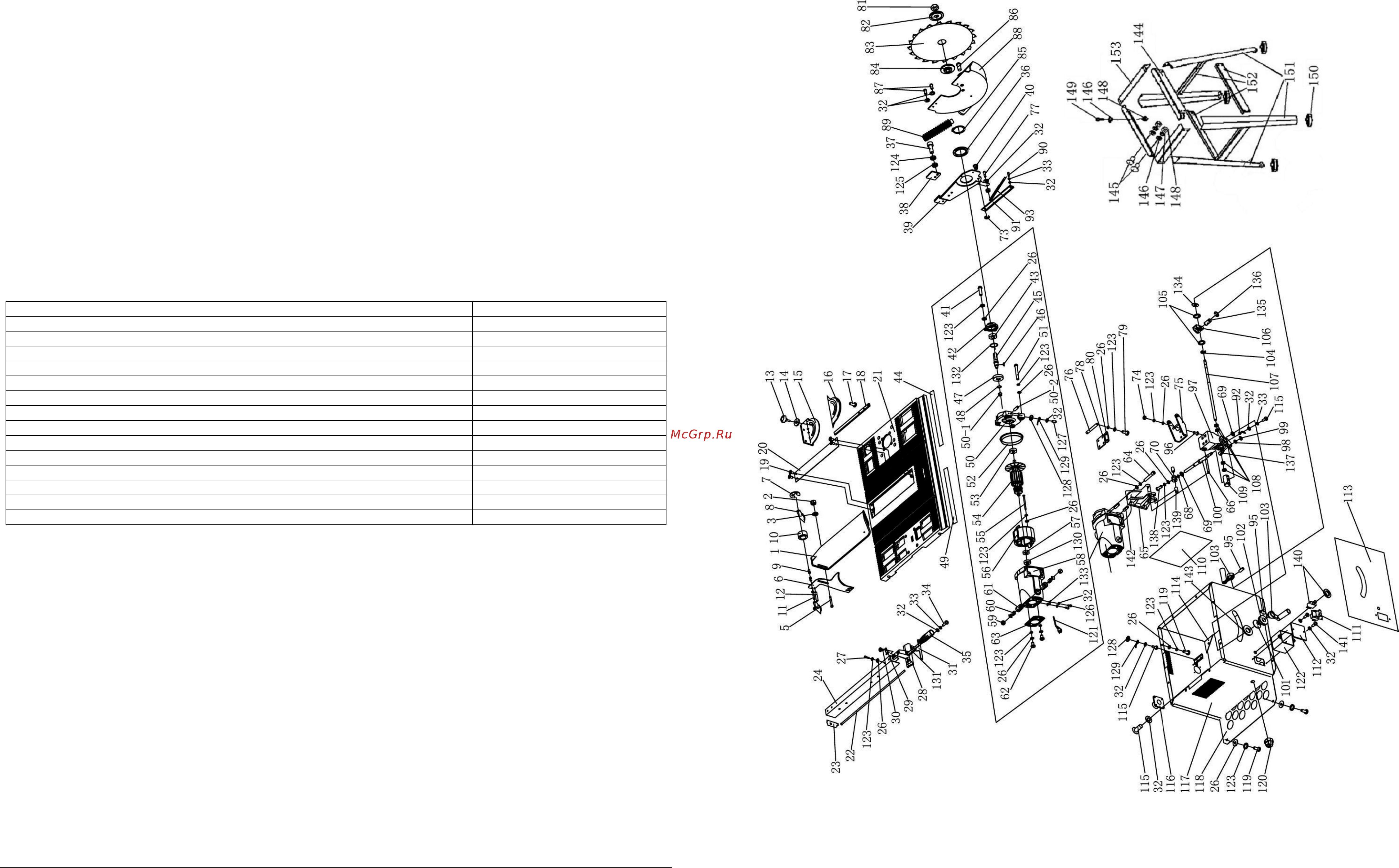

СХЕМА СБОРКИ
Содержание
- 021103 04 шайба 32 3
- 021311 00 шайба пружинная 28 3
- 022106 00 гайка 28 3
- 028800 02 болт установочный 4 3
- 028800 04 винт с квадратным подголовком 24 3
- 270151 00 полка верхняя длинная 2 3
- 270152 00 полка верхняя короткая 2 3
- 270153 00 стойка 4 3
- 270154 00 полка нижняя в 2 3
- 270155 00 полка нижняя а 2 3
- Соберите основание как указано на рисунке и установите на него станок соберите основание как указано на рисунке и установите на него станок 3
- Уважаемый покупатель ваша пильная машина модели корвет 11 комплектуется сборным основанием которое состоит поз рис номер детали наименование детали кол во шт 3
- Детали сборки корвет 11 5
- Для предотвращения ошибок которые могут стать причиной серьезных травм включайте пилу только после того как поэтапно изучите все пункты настройки и регулировки пилы и изучите изложенные в руководстве рекомендации 4 ознакомьтесь с вашей пилой внимательно и до конца прочтите руководство по эксплуатации и все прилагаемые к пиле указания по обеспечению безопасности ознакомьтесь с областью применения пилы предельными условиями её использования а также со всеми опасностями связанными с работой на пиле 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать пилу убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ с пилой должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование пилы в помещениях со скользким полом например засыпанном опилками или натертом воском 4 не работа 5
- Код наименование код наименование код наименование 5
- Предупреждение 5
- Указания по технике безопасности 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с пилой 5
- 4 1 отдача происходит во время работы с параллельным упором когда часть или вся заготовка резко отбрасывается назад в сторону оператора отдачу и возможные травмы можно предотвратить если сохранять положение параллельного упора параллельно плоскости пильного диска всегда работать острым пильным диском не снимать параллельный упор расклиниватель и содержать их в рабочем состоянии расклиниватель должен быть совмещен с плоскостью пильного диска не отпускать заготовку пока пильный диск вращается не использовать гнутые или коробленые заготовки не имеющие ровной кромки которая могла бы перемещаться по параллельному упору 4 2 на вашей пиле можно распиливать пластмассовые и композитные материалы такие как древесноволокнистая плита однако поскольку они достаточно твердые и скользкие будьте внимательны и соблюдайте инструкции по настройке и процедуре продольного пиления не стойте сами и не позволяйте никому стоять на линии потенциальной отдачи 4 3 никогда не выполняйте какие либо работы по позици 7
- До 15м 1 0 м 7
- Предупреждение пила должна быть заземлена через розетку с заземляющим контактом 7
- С при этом не срабатывает устройство защиты автомат защиты настроен на больший ток срабатывания при заклинивании пильного диска не срабатывает устройство защиты автомат защиты неисправен 5 чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый пилой ток 5 при большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двигателем поэтому для нормального функционирования пилы необходимо увеличить поперечное сечение подводящих проводов приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подключена пила и вилкой штепсельного разъёма пилы при этом не имеет значения осуществляется подвод электроэ 7
- Рис 9
