9
2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Вертикально - сверлильный станок "Корвет 41" (далее станок) предназначен для обработки различных материалов
вращающимся режущим или шлифующим инструментом (с возможностью осевого перемещения).
1.2. Станок предназначен для работы от однофазной сети переменного тока напряжением 220 +
22В частотой 50 Гц.
1.3. Станок рассчитан для эксплуатации в нормальных климатических условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % (при температуре 25 °С.)
1.4. Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте и не включайте станок в течение 8 часов, чтобы он прогрелся до температуры окружающего воздуха. В
противном случае станок может выйти из строя при включении из-за сконденсировавшейся влаги на холодных поверхностях
элементов электродвигателя.
1.5. Приобретая станок, проверьте его комплектность, наличие гарантийных талонов в руководстве по эксплуатации, дающих
право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи,
штампа магазина и разборчивой подписи или штампа продавца.
1.6. После продажи станка претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры станка приведены в таблице 1.
Таблица 1
Наименование параметра Значение параметра
1. Номинальное напряжение питания, В 220 +
22
-
2. Частота сети, Гц. 50
3. Род тока переменный однофазный
4. Номинальная потребляемая мощность, Вт 370
5. Тип двигателя асинхронный
6. Передача Ременная
7. Скорости вращения шпинделя, об/мин 600-2500
8. Число ступеней 5
9. Размер стола, мм 165х165
10. Размер опорной базы, мм 315х200
11. Общая высота, мм 575
12. Диаметр колонны, мм 46
13. Посадка патрона В 16
14 Диаметр сверла, мм 1,5-13
15. Ход шпинделя, мм 50
16. Масса (нетто), кг 20
Код для заказа станка 10241
2.2. По электробезопасности вертикально - сверлильный станок модели "КОРВЕТ 41" соответствует
I классу защиты от поражения электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в
конструкцию и комплектность. При необходимости информация об этом будет прилагаться к «Руководству» отдельным
листом.

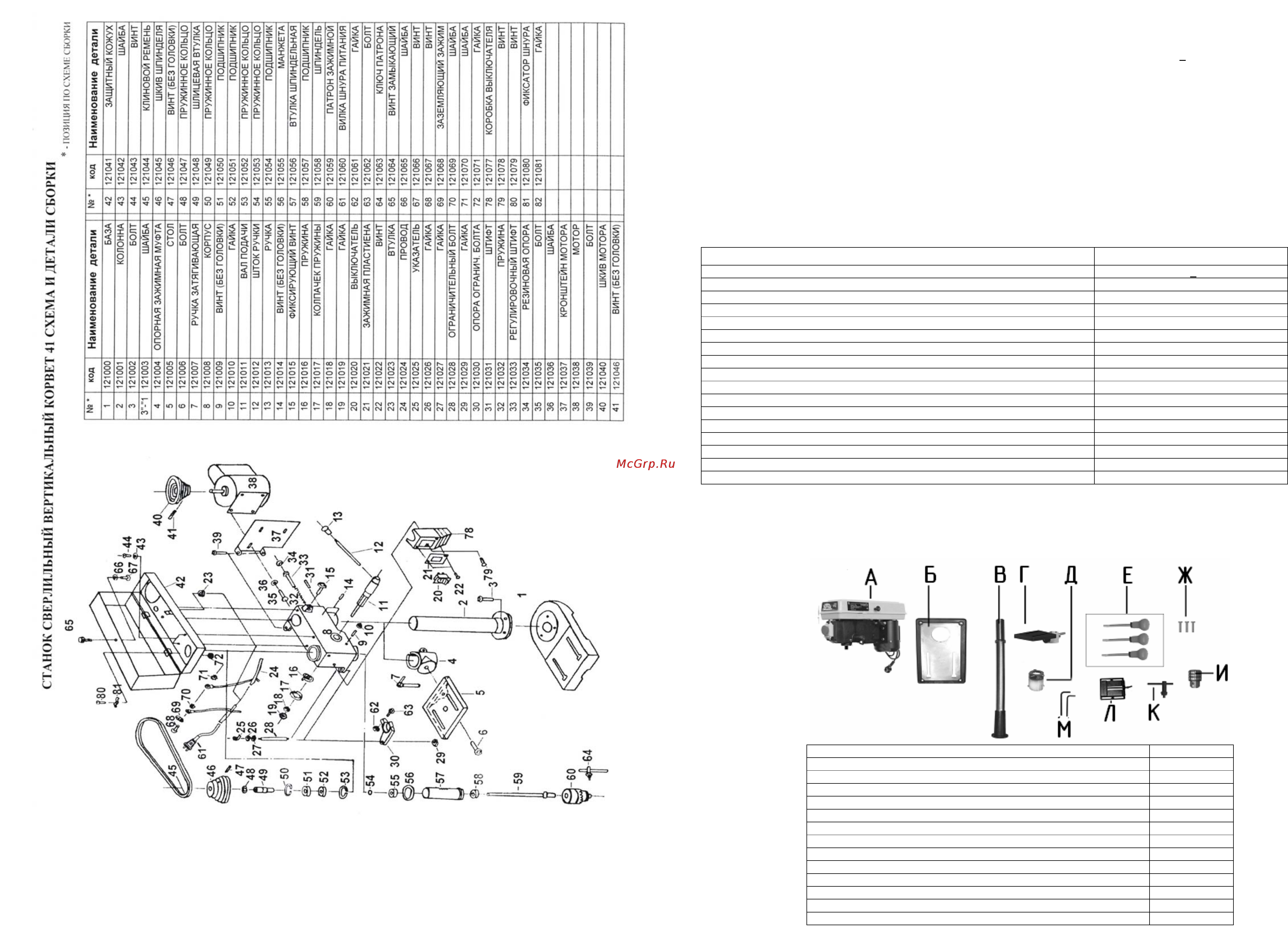

3. КОМПЛЕКТНОСТЬ
Наименование Количество
A.Шпиндельная головка в сборе 1 шт.
Б.База 1 шт.
В.Колонна 1 шт.
Г.Стол рабочий в сборе 1 шт.
Д.Экран защитный 1 шт.
Е.Спицы ручки 3 шт.
Ж.Болт крепежный 3 шт.
И.Патрон сверлильный 13 мм, В16 1 шт.
K.Ключ к патрону 1 шт.
Л.Тиски горизонтальные 65мм (2,5 дюйма) 1 шт.
M. Ключ шестигранный 3 мм 2 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Содержание
- Двигатель не запускается 1 нет напряжения 2 неисправный магнитный пускатель 3 выгорела пусковая обмотка двигателя 4 слишком длинный удлинительный шнур 4
- Двигатель не развивает полную мощность 4
- Двигатель перегревается останавливается размыкает прерыватели предохранителей 4
- Двигатель перегружен 2 обмотки сгорели или обрыв в обмотке 4
- Неисправность возможная причина действия по устранению 4
- Низкое напряжение 2 сгорела обмотка или обрыв в обмотке 3 слишком длинный удлинительный шнур 4
- Отрегулируйте натяжение ремня 2 затяните патрон ключом 3 замените патрон 4 переточите сверло или замените его 4
- Проверьте наличие напряжения 2 обратитесь в сервис для ремонта 3 обратитесь в сервис для ремонта 4 замените удлинитель 4
- Проверьте напряжение в сети 2 обратитесь в сервис для ремонта 3 замените удлинитель 4
- Сверло при работе часто заклинивает 1 ослабло натяжение ремня 2 сверло плохо зажато в патроне 3 патрон изношен 4 сверло плохо заточено 4
- Сверло уводит в сторону 1 возрос поперечный люфт шпинделя 2 в патроне длинное тонкое сверло 1 проведите регулировку люфта 2 необходимо предварительно накренить место сверления и уменьшить скорость подачи 4
- Снизьте усилие подачи 2 обратитесь в сервис для ремонта 4
- Усилие возвратной пружины ослабло 2 перетянут винт регулировки шпинделя 1 отрегулируйте натяжение пружины 2 проверьте положение винта регулировки шпинделя 4
- Шпиндель не поднимается в исходное положение 4
- Не комплектуется 6
