12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию станка пока не убедитесь, что он отключен от
источника электрического тока (вилка шнура питания отсоединена от питающей розетки).
Сверлильный станок не требует постоянного технического обслуживания, но внимательный уход за ним и соблюдение
чистоты на рабочем месте необходимы. Это будет залогом длительного срока службы станка и исключит возможный
травматизм.
При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку шпиндельного
вала, контролировать возможное появление поперечного люфта шпинделя и при необходимости устранять его. При
износе зажимного патрона (3), Рис.1, его следует заменить на патрон соответствующего типа.
13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Вертикально - сверлильный станок модели "КОРВЕТ 41" Зав. № ______________ соответствует требованиям
ТУ-4833-005-44744687-2001, ГОСТ Р МЭК 1029-1-94, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99,
ГОСТ Р 14254-96 обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признан
годным к эксплуатации.
“____”________________200 г. __________ Входной контроль ”____”________________200 г. __________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения, правильности
монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации станка в
период гарантийного срока. В случае нарушения работоспособности станка в течение гарантийного срока владелец
имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленный для ремонта
станок с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки,
или попытки разборки станка.
3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений,
эксплуатация не предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обоих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,
ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,
фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы станка, например: падение оборотов, изменение шума, появление
постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить работу и обратиться в
Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание станка, проведение регламентных работ, регулировок, указанных в руководстве по
эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим
расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _______________________
дата подпись покупателя
4
5.5. Не пытайтесь остановить электродвигатель, систему передачи вращения или сверло руками или какими-
либо предметами.
5.6. Обеспечивайте надёжное прижатие и положение на рабочем столе обрабатываемой заготовки.
5.7. Не форсируйте режим работы, рекомендованный для данной операции.
5.8. Прижимные и направляющие устройства должны быть установлены в соответствии с рабочим заданием.
5.9.Никогда не удерживайте обрабатываемую деталь руками. Деталь должна быть закреплена в горизонтальных тисках. При
сквозном сверлении металла сверло на выходе обычно приклинивает. При этом резко увеличивается усилие, увлекающее
деталь за сверлом, что может привести к тяжелой травме руки, удерживающей деталь.
5.10.Не освобождайте сверло от навитой стружки руками - используйте щетку или металлический крюк.
5.11.Помните, что при высоких скоростях сверления навивающаяся на сверло стружка может скалываться и фрагменты ее
разлетаться на относительно дальнее расстояние. Обязательно используйте защитные очки, опускайте защитный
прозрачный экран.
5.12.Перед каждой заменой сверла убедитесь в его исправности, в правильной заточке, не работайте затупившимися
сверлами, сверлами с проточенным хвостовиком (на больших диаметрах сверления это перегружает станок)
5.13. Сверло должно быть надежно закреплено в сверлильном патроне патронным ключом. Не оставляйте ключ в
сверлильном патроне после установки сверла.
5.14. Руки не должны находиться вблизи вращающегося сверла.
5.15. Производите измерения обрабатываемой заготовки, если она находится на столе станка, при помощи мерительных
приборов и инструментов только после полной
остановки вращающихся элементов станка.
5.16. Ограничьте себя от попадания стружки.
5.17. Не допускайте скопления стружки на столе станка.
5.18. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей, узлов и механизмов
станка после 50 часов наработки.
5.19. Не допускайте попадания смазочных материалов на кнопки и рычаги управления.
5.20. К работе со станком допускаются рабочие, подготовленные и имеющие опыт работы на вертикально-сверлильных
станках.
6. УСТРОЙСТВО СТАНКА
Станок состоит из следующих сборочных единиц и деталей (см. Рис.1 и схему сборки):

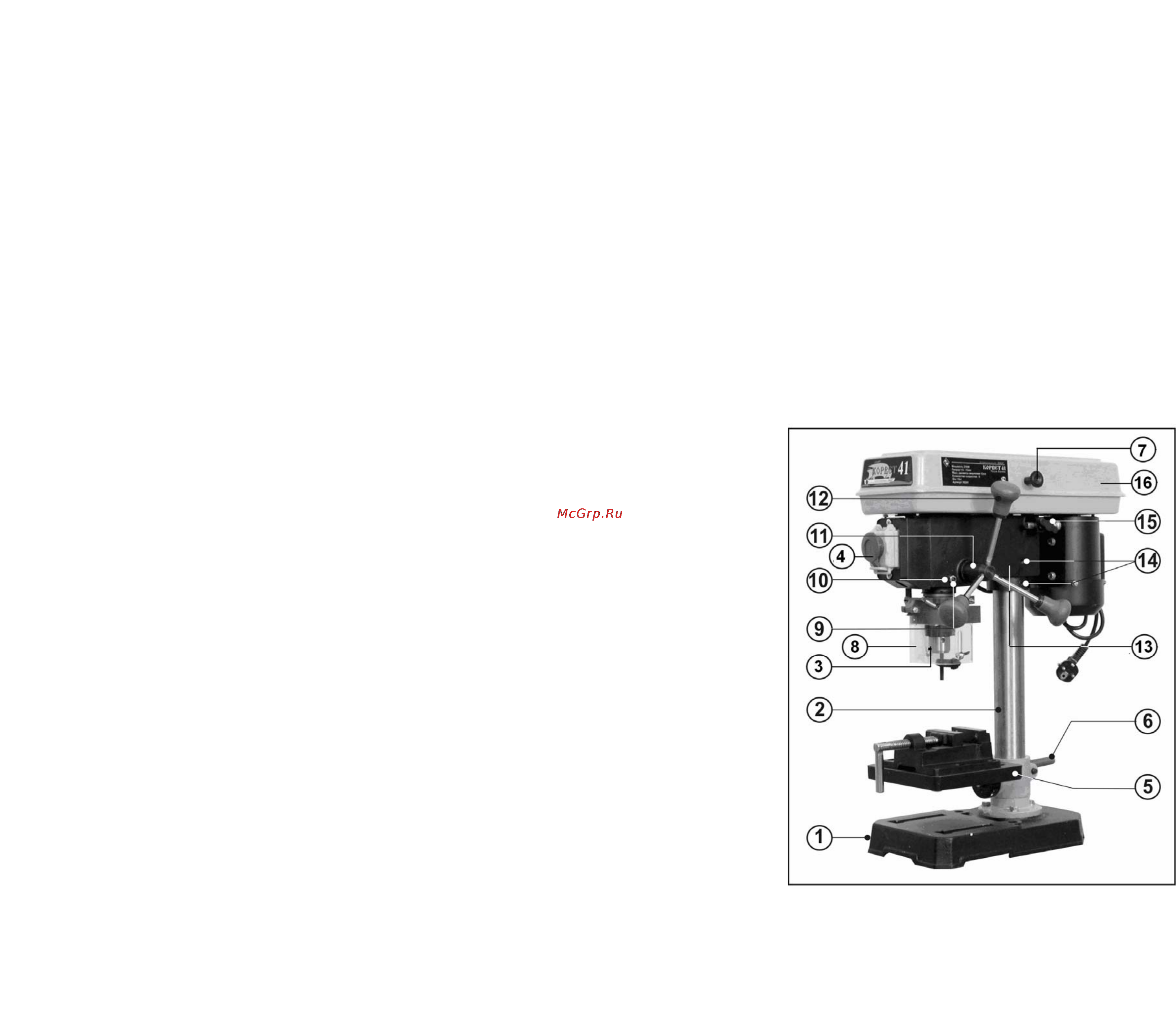

Рис.1
1. База
2. Несущая колонна
3. Патрон зажимной
4. Магнитный пускатель
5. Рабочий стол
6. Фиксирующий винт
7. Ручка
8. Экран защитный
9. Винт юстировочный
10. Гайка контрящая
11. Вал подачи шпинделя
12. Рукоятки
13. Сверлильная головка
14. Винты фиксирующие
15. Винт затягивающий
16. Кожух защитный
Содержание
- Двигатель не запускается 1 нет напряжения 2 неисправный магнитный пускатель 3 выгорела пусковая обмотка двигателя 4 слишком длинный удлинительный шнур 4
- Двигатель не развивает полную мощность 4
- Двигатель перегревается останавливается размыкает прерыватели предохранителей 4
- Двигатель перегружен 2 обмотки сгорели или обрыв в обмотке 4
- Неисправность возможная причина действия по устранению 4
- Низкое напряжение 2 сгорела обмотка или обрыв в обмотке 3 слишком длинный удлинительный шнур 4
- Отрегулируйте натяжение ремня 2 затяните патрон ключом 3 замените патрон 4 переточите сверло или замените его 4
- Проверьте наличие напряжения 2 обратитесь в сервис для ремонта 3 обратитесь в сервис для ремонта 4 замените удлинитель 4
- Проверьте напряжение в сети 2 обратитесь в сервис для ремонта 3 замените удлинитель 4
- Сверло при работе часто заклинивает 1 ослабло натяжение ремня 2 сверло плохо зажато в патроне 3 патрон изношен 4 сверло плохо заточено 4
- Сверло уводит в сторону 1 возрос поперечный люфт шпинделя 2 в патроне длинное тонкое сверло 1 проведите регулировку люфта 2 необходимо предварительно накренить место сверления и уменьшить скорость подачи 4
- Снизьте усилие подачи 2 обратитесь в сервис для ремонта 4
- Усилие возвратной пружины ослабло 2 перетянут винт регулировки шпинделя 1 отрегулируйте натяжение пружины 2 проверьте положение винта регулировки шпинделя 4
- Шпиндель не поднимается в исходное положение 4
- Не комплектуется 6
