a 2 монтажных листа
для монтажа трубы вытяжки.
b 1 поворотный штуцер
(только для режима циркуляции)
c 1 алюминиевый шланг для под
-
соединения поворотного штуцера к
выдувному штуцеру моторного узла
(отсутствует у приборов модельного
ряда ...EXT).
d 2 хомута шланга отвода воздуха
для закрепления воздуховода.
e 1 переходной штуцер для возду
-
ховода C 125 мм (отсутствует у при
-
боров модельного ряда ...EXT).
f 1 невозвратный клапан для уста-
новки в выдувном штуцере мотор-
ного узла (только для режима отво-
да воздуха; отсутствует у приборов
модельного ряда ...EXT).
g Верхний держатель для крепле-
ния телескопической трубы к стене.
h Средний держатель для крепле-
ния телескопической трубы к стене.
i Нижний держатель для креплени
-
я к стене корпуса вытяжки.

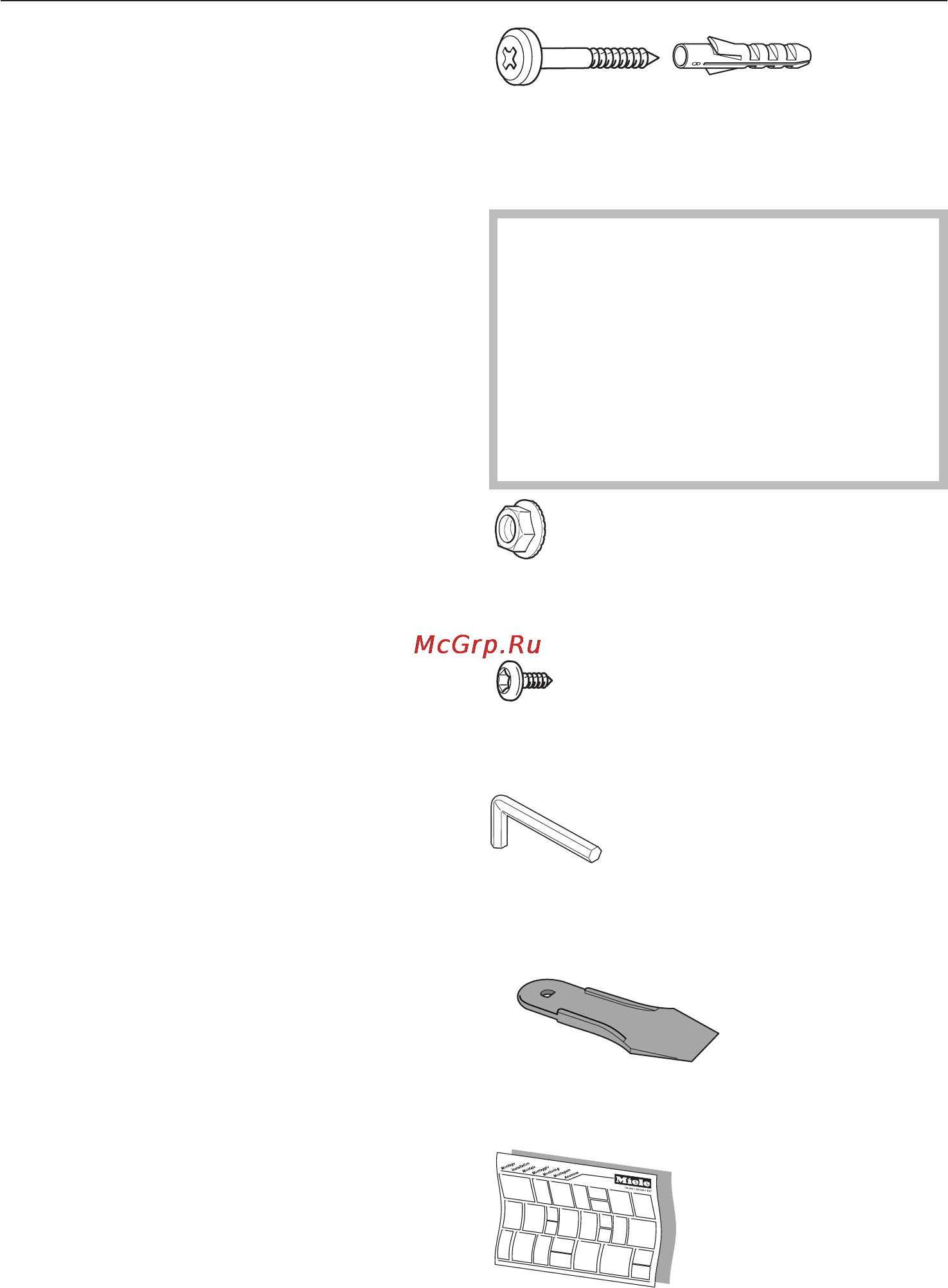

8 шурупов 5 x 40 mm и
8 дюбелей S 8 для крепления держа
-
телей к стене.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис
-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ
-
ную несущую способность стены.
2 гайки M 6 с зубчатым венцом для
крепления корпуса вытяжки.
2 шурупа 3,9 x 7,5 мм для крепления
трубы вытяжки.
1 ключ с внутренним шестигранни
-
ком для регулировки корпуса вытяж
-
ки по высоте
1 шпатель для демонтажа трубы вы
-
тяжки
Инструкция по монтажу
Монтаж
23
