6 ИСПОЛЬЗОВАНИЕ МОТОБЛОКА ПО НАЗНАЧЕНИЮ

6.1 СБОРКА МОТОБЛОКА

6.1.1 Соедините кронштейн 23 (рисунок 5.10) с кронштейном 29 и

зафиксируйте шкворнями 21.

В кронштейн 23 вставьте ограничитель 22 и, выверив устойчивое

горизонтальное положение мотоблока, закрепите фиксатором 30.

6.1.2 Вставьте руль в вилку руля и закрепите его болтами,

прикрепив направляющую в последовательности, указанной на рисунке

6.1.

Отвернув два болта, снимите

щиток.

Отрегулируйте высоту руля по

росту работающего за счёт

перестановки болтов 25 (рисунок 5.10) в

одно из трёх отверстий планки 14.

Подсоедините тяги управления к

рычагам на левой ручке руля:

1) один конец тяги переднего хода

15, более длинной, присоедините к

рычагу переднего хода 17, а второй с

помощью цепочки 11 – к пружине 10;

2) один конец тяги заднего хода

16 присоедините к рычагу заднего хода

18 с помощью цепочки 19 и серьги 24, а

второй – к пружине 12.

Проверьте натяжение ремней клиноремённой передачи согласно

указаниям 7.3 и, при необходимости, отрегулируйте.

Установите щиток. Закрепите болтами.

Установите корпус 11 (рисунок 5.7) с рычагом газа 8 на руль 1 и

закрепите винтом 10.

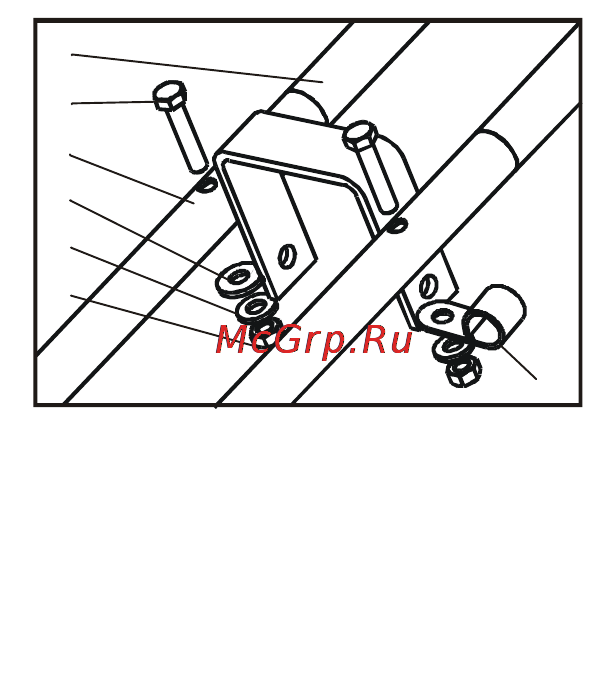

Рисунок 6.1

1 – труба руля; 2 – болт;

3 – вилка руля; 4 – шайба;

5 – шайба пружинная;

6 – гайка; 7 – направляющая
