19
Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.
Примечание: Вход EXT1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT2 -
системы CVBS, RGB и Y/C, EXT3 - только систему CVBS, DVI VGA, SVGA, 480p, 560p, 1080i и 1152i.
Рекомендуется подключать устройства с выходным сигналом в системе RGB к выходам EXT1 или
EXT2, т.к. RGB обеспечивает лучшее качество изображения. Если Ваш видеомагнитофон
поддерживает функцию EasyLink, его следует подключать ко входу EXT2 для использования
преимуществ EasyLink.
RECORDER DECODER
4
1
2
3
EXT2
CABLE
CABLE
EXTERNAL
CABLE
1
2
RECORDER
4
3
5

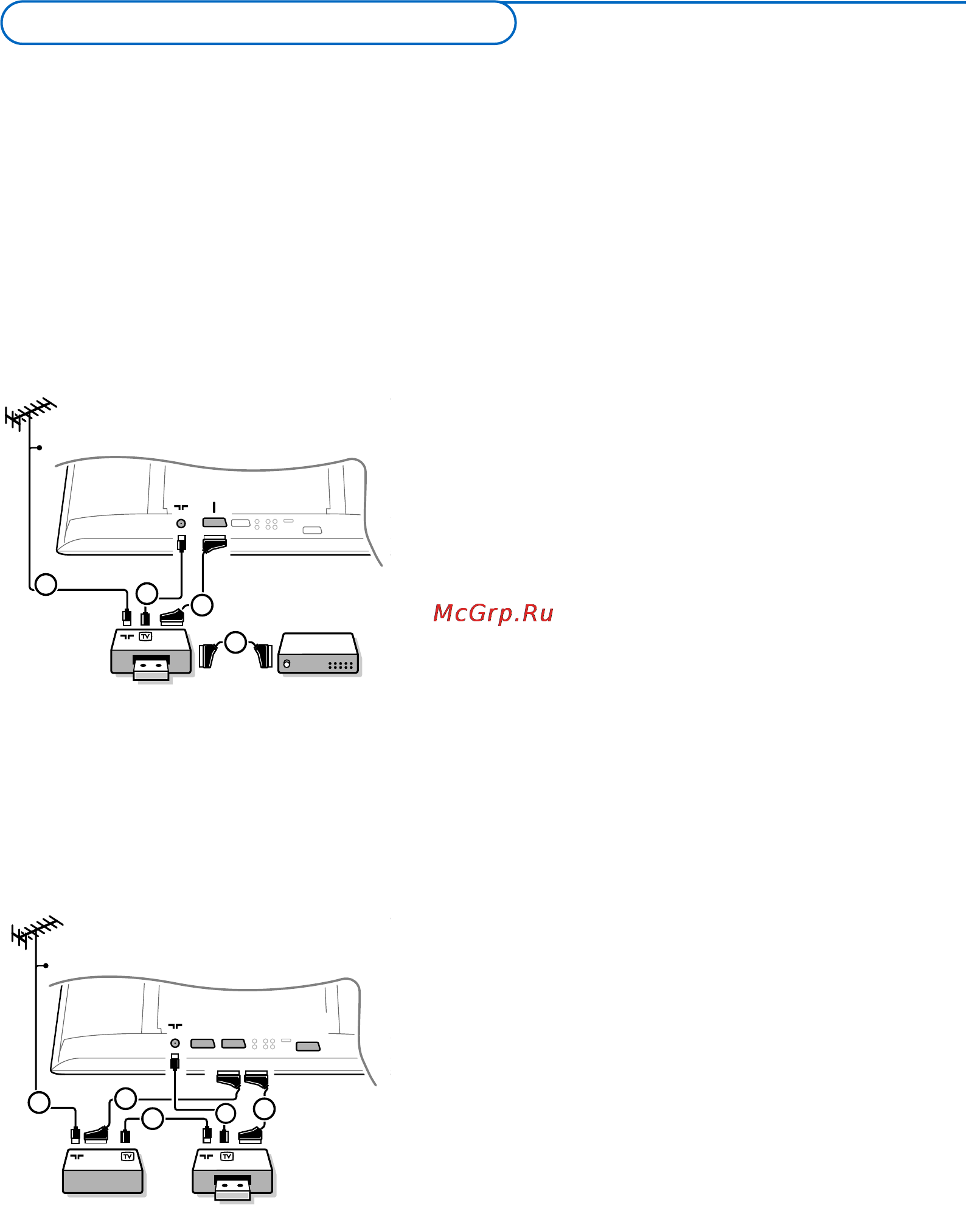

Подключите, как показано на рисунке, антенные кабели
1, 2 и, для получения наилучшего качества
изображения, еврокабель 3. При отсутствии евроразъема,
единственным возможным способом подключения является
антенный кабель. Поэтому Вам нужно будет настроить
тестовый сигнал вашего записывающего устройства и
назначить для этого сигнала программу с номером 0, либо
сохранить тестовый сигнал как программу с номером в
интервале от 90 до 99 (см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель 4 к своему декодеру и к
специальному евроразъему видеомагнитофона.
См. также инструкцию по эксплуатации видеомагнитофона.
См. Декодер, стр. 10.
Вы можете также подключить декодер еврокабелем непо-
средственно к входам EXT1 или 2.
& Подключите, как показано на рисунке, антенные кабели
1, 2 и 3 (только в том случае, если
дополнительное устройство имеет телевизионные
антенные входы/выходы).
Подключите устройство с еврокабелем 4 или 5 к
одному из евроразъемов EXT1, 2 или 3 для получения
изображения более высокого качества.
é Выполните поиск тестового сигнала внешнего устройст-
ва так же, как Вы это делали в случае с видеомагнито-
фоном.
“ Выберите нужное устройство в меню Конфиг.,
Источник (сигнала), стр. 10.
Другое оборудование
(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)
Peкopдep (VCR
-DVD+RW)
Примечание: Не размещайте видеомагнитофон слишком близко к экрану, поскольку некоторые
видеомагнитофоны восприимчивы к сигналам, исходящим от дисплея. Расстояние до экрана должно
быть не менее 0,5 м.
