1 Подсоедините входящие в комплект
колонки с помощью входящих в комплект
кабелей. При этом цвета кабелей колонок
должны соответствовать цветам разъемов.
Неизолированный конец провода колонки
вставляйте в разъем полностью.
- +
Колонка
1 Подсодинит разъм AUDIO INPUT активного
сабвуфра к разъму WOOFER LINE OUT
при помощи прилагамого кабля сабвуфра.

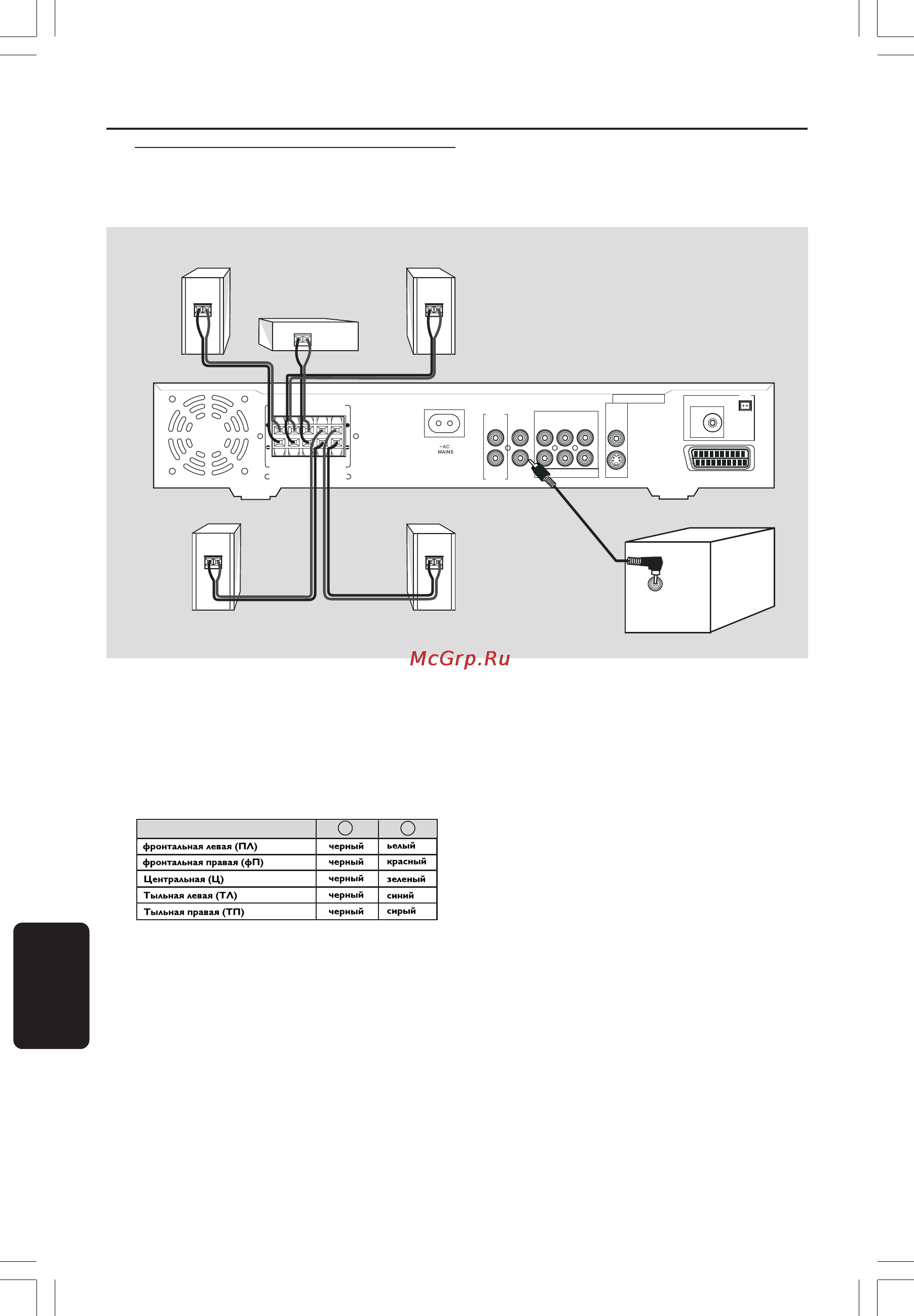

Этап 3: Подсоединение колонок
и низкочастотных
колонок
передняя колонка
(Правая)
передняя колонка
(Левая)
Колонка объемного
звучания (Правая)
Колонка объемного
звучания (Левая)
Подключения
LCRSLSR
+
+
MW
FM/MW
ANTENNA
FM 75
Ω
SCART OUT
S-VIDEO
CVBS
VIDEO OUT
AUDI O
AUX
IN
TV
IN
LINE
OUT
DIGITAL
OUT
CENTER
OUT
DIGITAL
IN
WOOFER
LINE OUT
SURROUNDFRONT CENTER
SPEAKER SYSTEMS (8Ω)
CDR
AUDIO
INPUT
низкочастотной колонки
Полезныя советы:
– Убедитесь в том, что кабели колонок
подключены правильно. Неправильное
подключение может вызвать короткое
замыкание, которое приведет к повреждению
системы.
– К каждой паре разъемов для подключения
колонок (+/-) нельзя подсоединять больше
одной колонки.
– Нельзя подсоединять колонки, полное со
противление которых меньше полного
сопротивления входящих в комплект колонок.
Смотрите раздел ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ настоящего руководства.
