Подключения
ВАЖНАЯ ИНФОРМАЦИЯ
– Выберите наиболее подходящий из
перечисленных ниже типов
подключения, исходя из
возможностей вашего телевизора.
– Подключите систему DVD
непосредственно к телевизору.
– Подключение Scart Video
обеспечивает лучшее качество
изображения, а подключение
S-Video обеспечивает хорошее
качество изображения. У вашего
телевизора должны быть
соответствующие входы.
1 Чтобы слышать звук телевизионных каналов
через систему DVD, для подключения
разъемов TV IN (L/R) (ТВ вход, левый/
правый) к соответствующим гнездам AUDIO
OUT (аудио выхода) телевизора
воспользуйтесь аудио кабелями (белый/
красный).

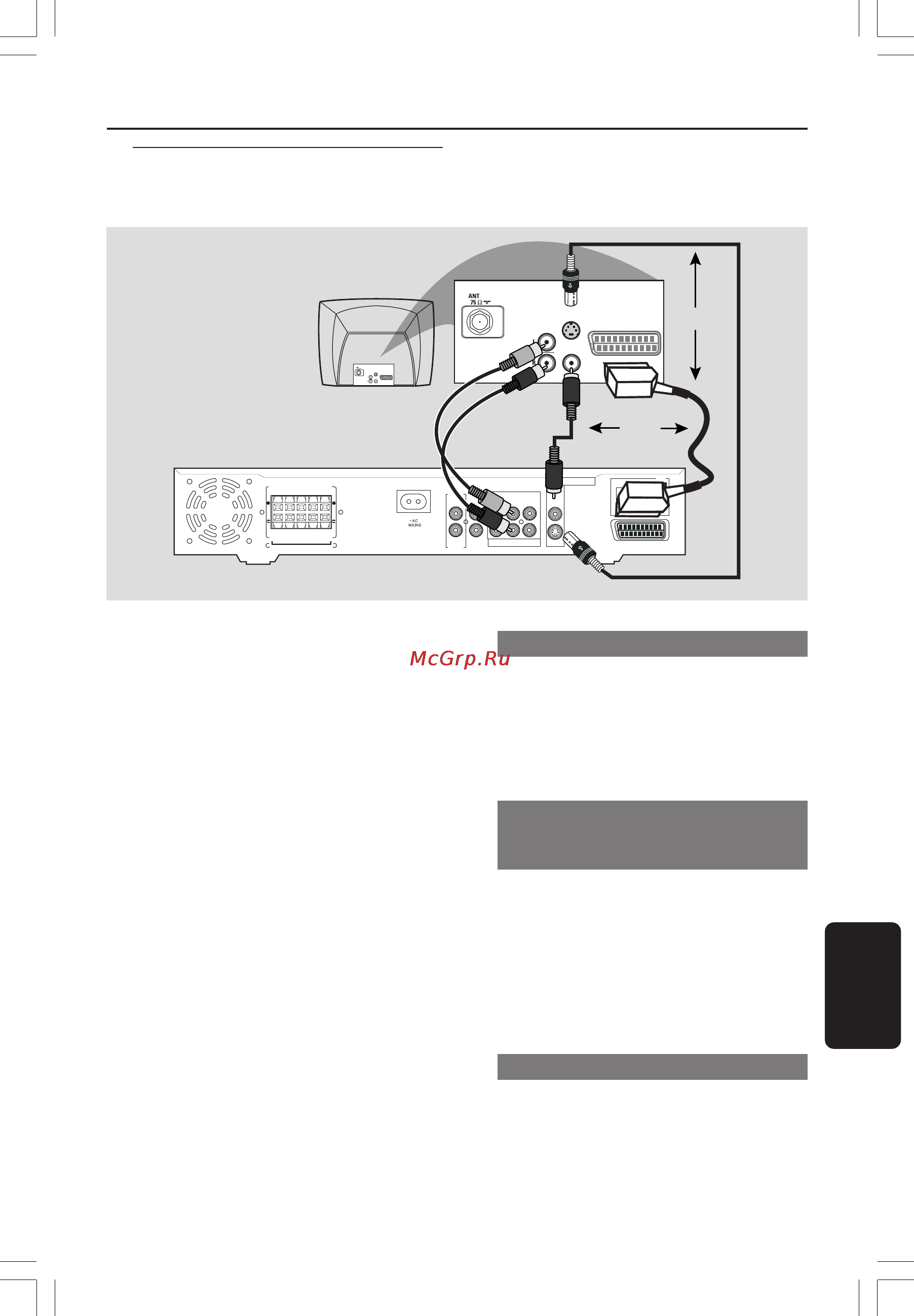

Этап 4: Подключение
телевизора
ИЛИ
ИЛИ
Использование разъема Scart
2 Для подсоединения разъема SCART
системы DVD к соответствующему
входному разъему Scart телевизора
воспользуйтесь предназначенным для этого
видео кабелем (черным).
ИЛИ
Использование разъема
Composite Video (CVBS)
(полного видеосигнала)
2 Для подсоединения разъема CVBS системы
DVD к входному разъему для видеосигнала
(он может быть обозначен как A/V In,
Video In, Composite или Baseband)
телевизора воспользуйтесь кабелем для
полного видеосигнала (желтый – не входит
в комплект).
ИЛИ
Использование разъема S-Video
2 Для подсоединения разъема S-VIDEO
OUT системы DVD к входному разъему
S-Video (он может быть обозначен как Y/C
или S-VHS) телевизора воспользуйтесь
кабелем S-video (не входит в комплект).
1
2
2
2
