Philips LX7100SA/22 [9/42] Подключения дополнительно
![Philips LX7100SA/22 [9/42] Подключения дополнительно](/views2/1151405/page9/bg9.png)
254
3139 115 22751
Русский
Подключения (дополнительно)

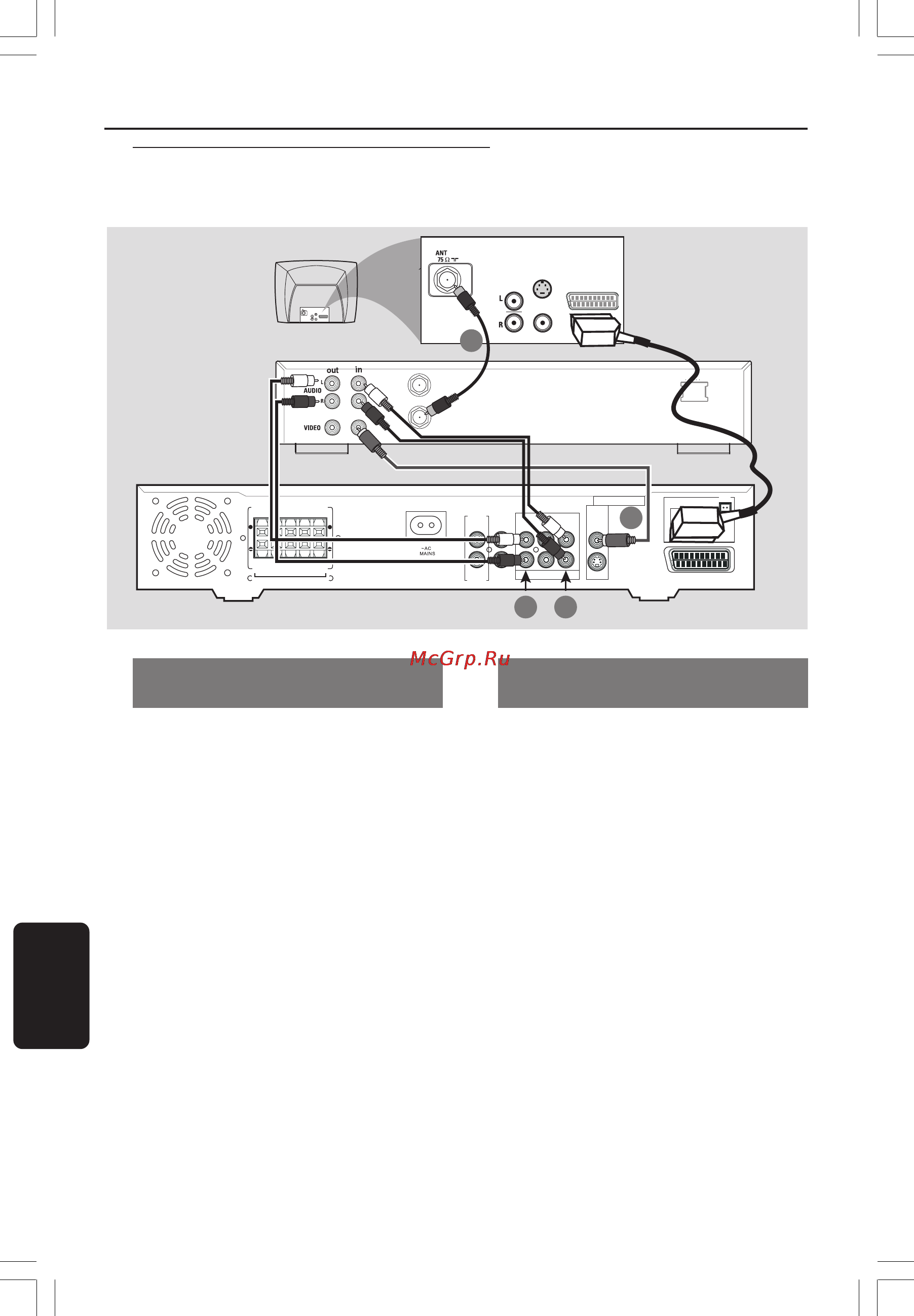

Подсоединение видеомагнитофона
или приемника кабельного/
спутникового телевидения
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
SCART IN
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
1
ANT IN
TO TV
~ AC MAINS
SCART IN
LCRSLSR
+
+
MW
FM/MW
ANTENNA
FM 75
Ω
SCART OUT
S-VIDEO
CVBS
VIDEO OUT
AUDI O
AUX
IN
TV
IN
LINE
OUT
DIGITAL
OUT
CENTER
OUT
DIGITAL
IN
WOOFER
LINE OUT
SURROUNDFRONT CENTER
SPEAKER SYSTEMS (8
Ω
)
CDR
2
4
3
Просмотр и прослушивание при
воспроизводимой записи
1 Подключите видеомагнитофон или
приемник кабельного/спутникового
телевидения к телевизору, как это показано
на рисунке.
2 Разъемы AUX IN (R/L) системы DVD
подсоедините к разъемам AUDIO OUT
видеомагнитофона или приемника
кабельного/спутникового телевидения.
Перед тем как начать просмотр/
прослушивание, нажмите на пульте ДУ
кнопку AUX /DI, чтобы, выбрав "AUX",
активизировать источник входного сигнала.
Видеомагнитофон или
приемник кабельного/
спутникового телевидения
Использование видеомагнитофона
для записи дисков DVD
Некоторые диски DVD защищены от
копирования. Записывать или дублировать с
помощью видеомагнитофона защищенные
диски нельзя.
3 Разъем CVBS системы DVD подсоедините
к разъему VIDEO IN видеомагнитофона.
4 Разъем LINE OUT (R/L) системы DVD
подсоедините к разъему AUDIO IN
видеомагнитофона.
Это дает возможность делать аналоговые
стерео (двухканальные, справа и слева)
записи.
Чтобы просматривать диск DVD во
время выполнения записи,
нужно подключить систему DVD к
телевизору с помощью подсоединения
SCART (как показано выше) или S-VIDEO .
246-287-LX71-22-Rus 9/07/2003, 1:01 PM254
