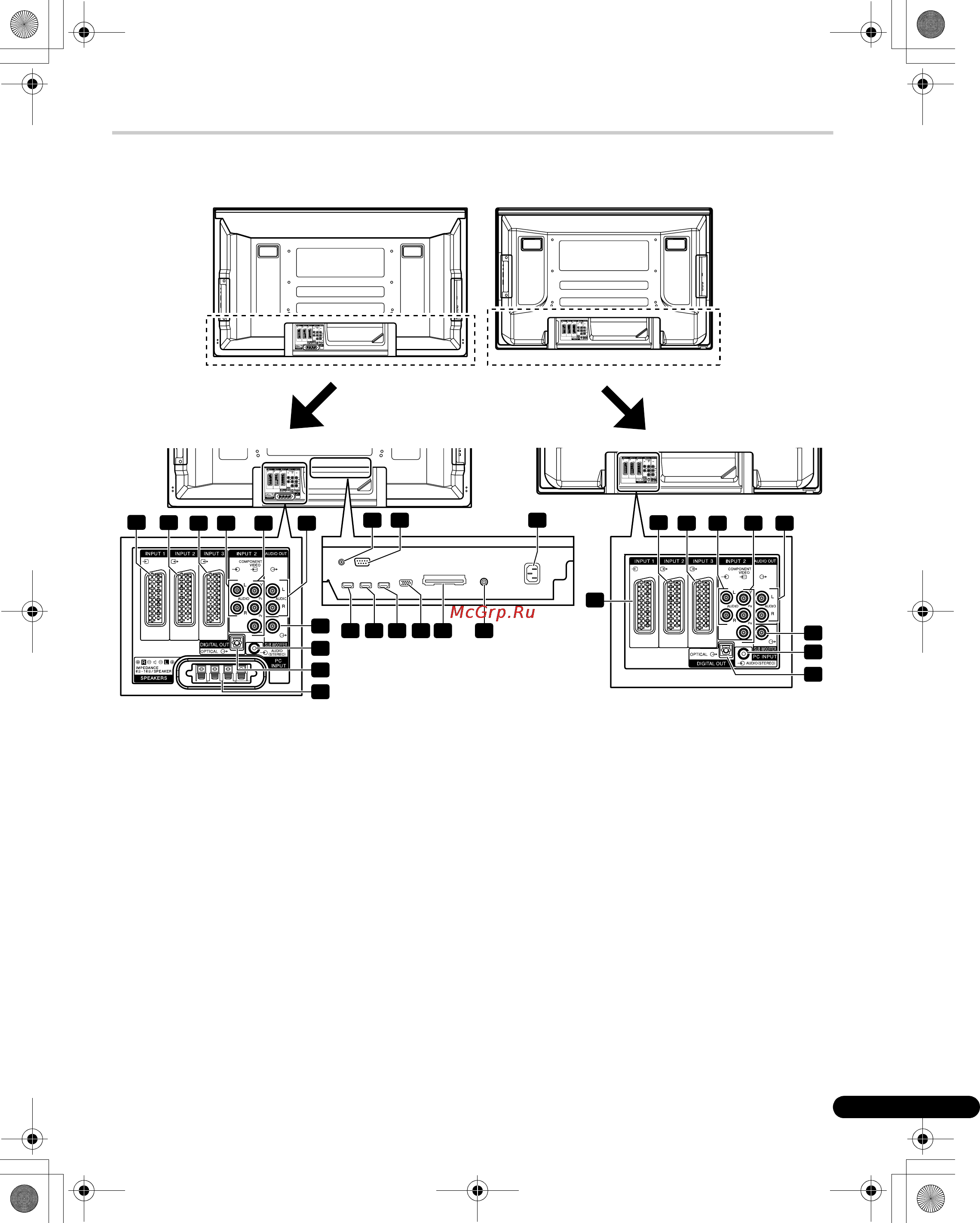

Плазменный телевизор
(Вид сзади)
1 Разъем AC IN
2 Разъем RS-232C (используется для заводской настройки)
3 Разъем CONTROL OUT (поддерживает SR+)
4 Разъем INPUT 1 (HDMI)
5 Разъем INPUT 3 (HDMI)
6 Разъем INPUT 4 (HDMI)
7 Разъем PC INPUT (АНАЛОГОВЫЙ RGB)
8 Разъем COMMON INTERFACE (ОБЩИЙ ИНТЕРФЕЙС)
• Для коммуникационного адаптера со смарт-картой
9 Входной разъем ANT (Антенна)
• Через этот разъем может подаваться низковольтное питание
10 Разъем INPUT 1 (SCART)
11 Разъем INPUT 2 (SCART)
12 Разъем INPUT 3 (SCART)
13 Разъемы INPUT 2 (AUDIO (АУДИО))
14 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Разъемы AUDIO OUT
16 Разъем выхода SUBWOOFER
17 Разъем PC INPUT (AUDIO)
18 Разъем DIGITAL OUT (OPTICAL)
19 Разъемы SPEAKERS (правый/левый)
16
11
12 13 14 15
16
PDP-508XD PDP-428XD
10
17
18
10
11
12 13 14 15
17
19
18
3 2 1
6 7
98
54
Разъемы 1 до 9 аналогичны разъемам на моделе PDP-508XD.
*Расположение разъемов вы можете уточнить на
схеме расположения разъемов, которая находится
на задней панели, рядом с блоком разъемов.
