Pioneer PDP-508 XD [85/88] Назначение контактов scart разъема
![Pioneer PDP-508 XD [85/88] Назначение контактов scart разъема](/views2/1151566/page85/bg55.png)
85
Ru

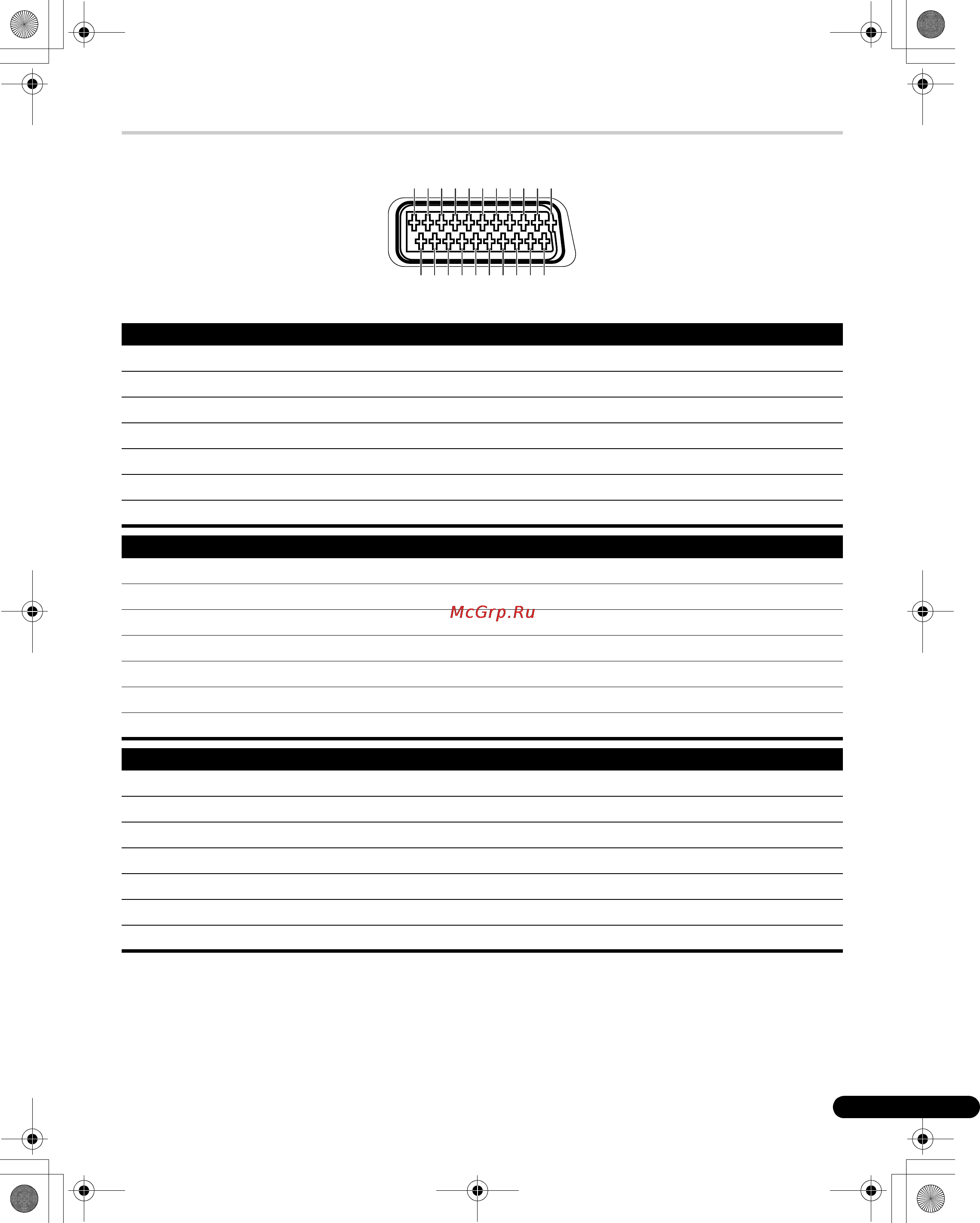

Назначение контактов SCART разъема
При помощи разъемов SCART можно подключать различные аудио- и видеоустройства.
SCART (INPUT 1)
1 Выход правого канала звука 2 Вход правого канала звука 3 Выход левого канала звука
4 Общий провод звука (оба канала) 5 Общий провод синего 6 Вход левого канала звука
7 Вход синего 8 Управление аудио/видео 9 Общий провод зеленого
10 Не используется 11 Вход зеленого 12 Не используется
13 Общий провод красного 14 Общий провод управления R/G/B 15 Вход красного
16 Управление R/G/B 17 Общий провод для видео выхода 18 Общий провод для видеовхода
19 Видеовыход 20 Вход видео 21 Корпус разъема
SCART (INPUT 2)
1 Выход правого канала звука 2 Вход правого канала звука 3 Выход левого канала звука
4 Общий провод звука (оба канала) 5 Общий 6 Вход левого канала звука
7 Не используется 8 Управление аудио/видео 9 Общий
10 Управление AV link 11 Не используется 12 Не используется
13 Общий 14 Общий 15 Вход цветности S-Видео
16 Не используется 17 Общий провод для видео выхода 18
Общий провод для входов видео/S-Видео
19 Видеовыход 20 Входы видео/S-Видео 21 Корпус разъема
SCART (INPUT 3)
1 Выход правого канала звука 2 Вход правого канала звука 3 Выход левого канала звука
4 Общий провод звука (оба канала) 5 Общий провод синего 6 Вход левого канала звука
7 Вход синего 8 Управление аудио/видео 9 Общий провод зеленого
10 Управление AV link 11 Вход зеленого 12 Не используется
13 Общий провод красного 14 Общий провод управления R/G/B 15 Вход цветности S-Видео
16 Управление R/G/B 17 Общий провод для видео выхода 18
Общий провод для входов видео/S-Видео
19 Видеовыход 20 Входы видео/S-Видео 21 Корпус разъема
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
PDP-508XD_Rus.book Page 85 Tuesday, July 31, 2007 1:16 PM
