80
Ru

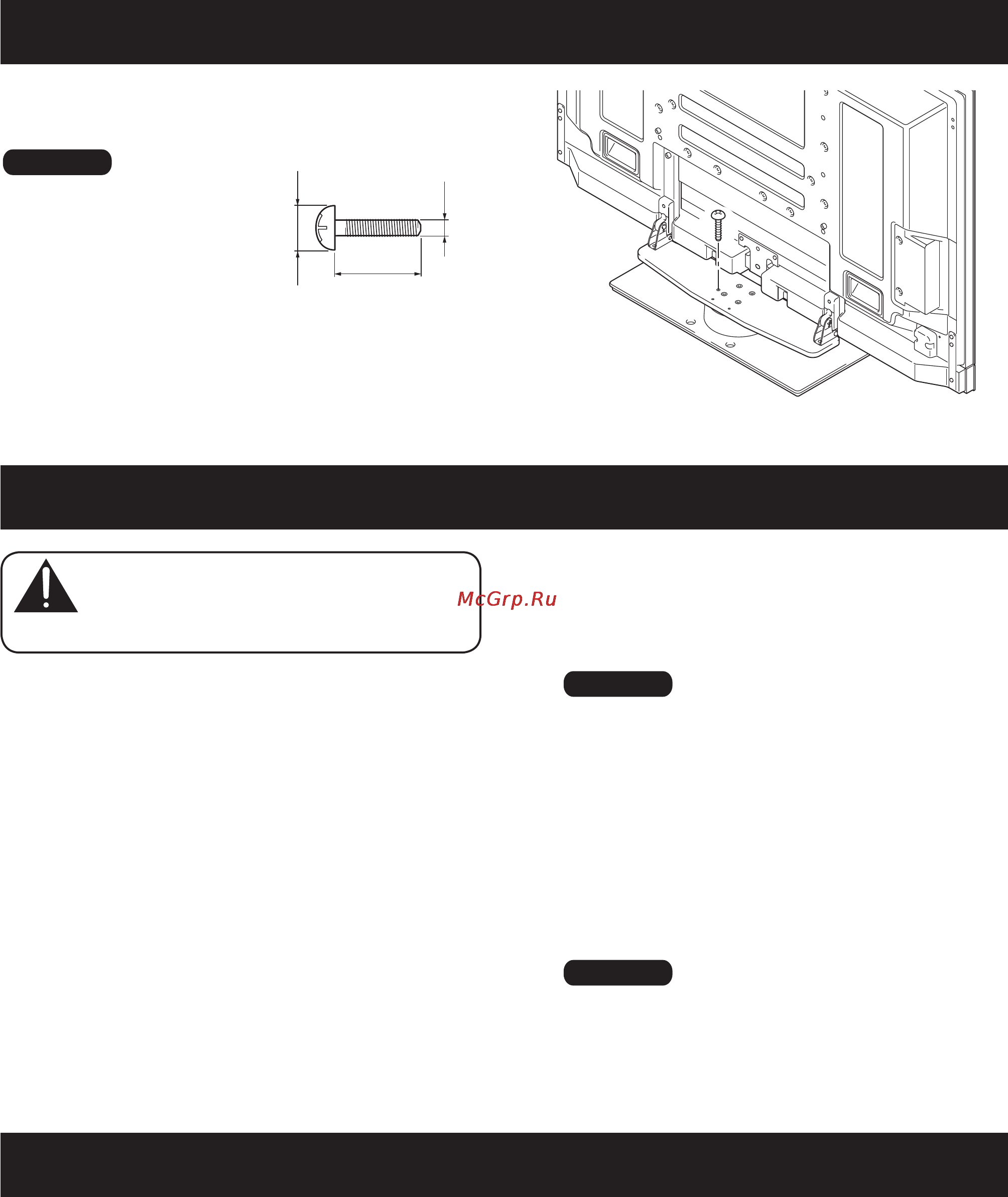

Предотвращение от наклона вперед
Обеспечьте устойчивость оборудования, как показано на
схеме, с помощью винтов, имеющихся в продаже.
Внимание
Для фиксации от поворота
вперед используйте винт с
номинальным диаметром M4 и
длиной от 20 мм до 30 мм.
от 20 мм до 30 мм
M4
от 7 мм до 12 мм
Отсоединение телевизора Pioneer от столика-подставки
Внимание
Для снятия телевизора Pioneer со столика-
подставки обязательно всегда соблюдайте
процедуру, описанную ниже, чтобы избежать
чрезвычайных происшествий.
1
Прежде всего, удостоверьтесь, что
крепежный болт наклона вперед/назад
надежно затянут.
2
Сначала освободите место на ровном
полу и т. д., куда Вы можете положить
телевизор Pioneer, затем расстелите
ткань для защиты от царапин или
других повреждений.
3
Снимите громкоговорители.
4
См. пп. 2 и 3 в разделе «Подсоединение
телевизора
Pioneer» (Страниц
а 75.), снимите
установочные винты (4 винта).
Внимание
Не снимайте винты (M8 x 16 мм: серебристые) по пп.
2 на странице 75. Опорные стойки могут
выскользнуть с места и выпасть.
5
Удерживая телевизор Pioneer за его
ручки и снизу, поднимайте дисплей
вертикально.
6
Медленно уложите телевизор Pioneer
на разложенную ткань экраном вниз по
процедуре 2.
Внимание
При повторном подсоединении телевизора Pioneer
к столику подставке, удостоверьтесь, что левая/
правая опорные стойки установлены под одним и
тем же углом.
Спецификации
Наружные размеры 577 мм (Ш) x 321 мм (В) x 380 мм (Г) [При использовании опорных стоек S]
Вес 10,8 кг
• Вышеуказанные спецификации и внешний вид могут быть изменены без предварительного уведомления для
совершенствования продукта.
