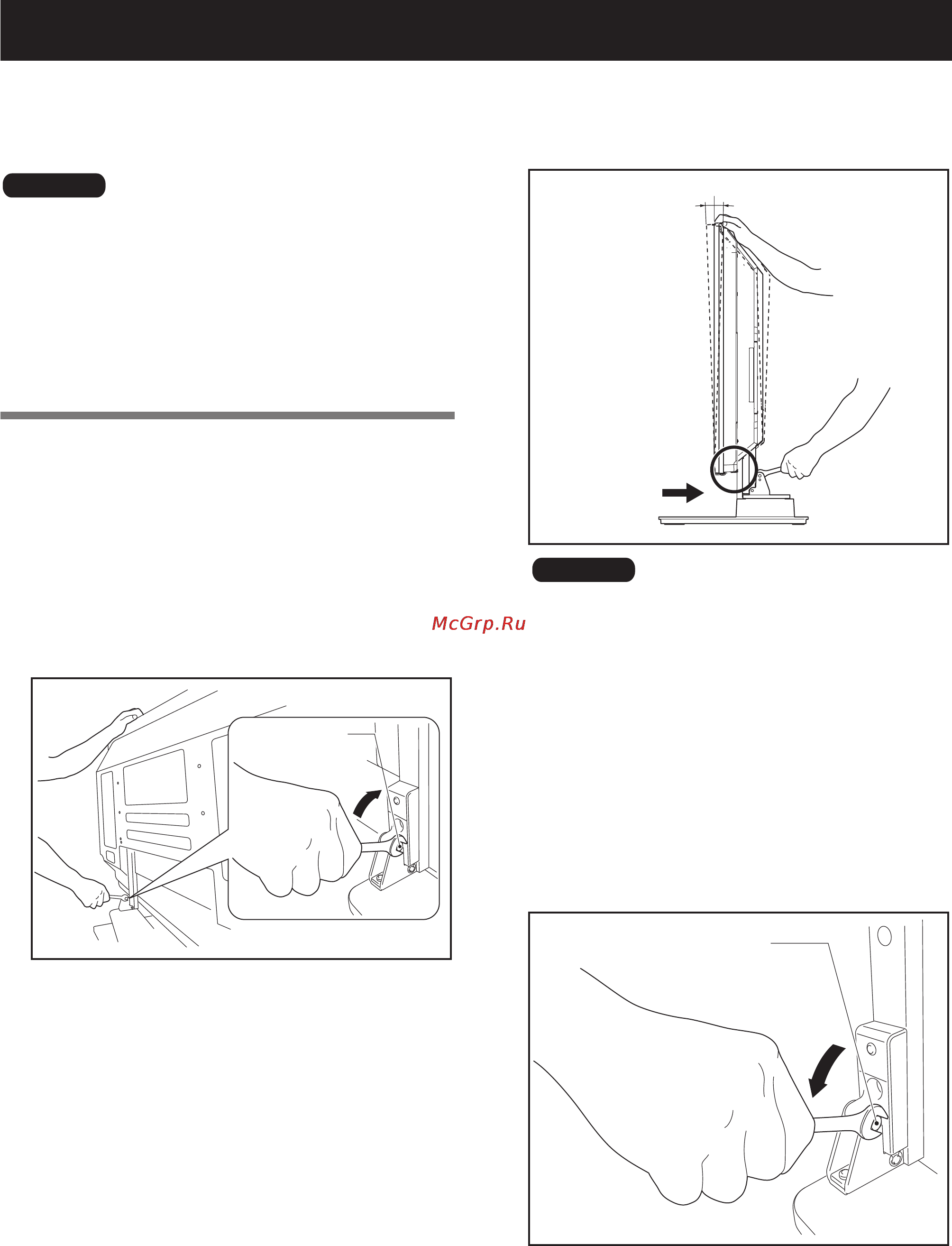

Механизм регулировки угла наклона вперед/назад
Эта подставка позволяет регулировать угол наклона
телевизора Pioneer в диапазоне приблизительно 2° вперед
или назад согласно Вашему предпочтению.
Внимание
• Обязательно регулируйте угол наклона только
после того, как Вы подсоединили телевизор
Pioneer.
• Обязательно устанавливайте его на ровном
столе или другой ровной поверхности.
• При регулировке угла обязательно держите
телевизор Pioneer рукой за верхнюю часть.
Порядок регулировки
1
Ослабьте крепежные болты наклона
вперед/назад с помощью входящего в
комплект C-образного гаечного ключа (в
2-х местах на левой и правой стороне).
Поддерживая телевизор Pioneer рукой за верхнюю часть,
ослабьте
крепежные болты наклона вперед/
назад
на левой и правой стороне, откручивая их с
помощью входящего в комплект C-образного гаечного
ключа.
Ослабление
Крепежный болт
наклона вперед/назад
2
Установите желаемый угол.
Установите предпочтительный угол медленным
перемещением телевизора Pioneer.
Внимание
При регулировке угла будьте очень внимательны,
чтобы Ваши руки не попали в место, показанное
стрелкой на рисунке.
3
Затяните крепежные болты наклона
вперед/назад (в 2-х местах на левой и
правой стороне).
Крепко затяните
крепежные болты наклона
вперед/назад
на левой и правой стороне, закручивая
их с помощью входящего в комплект C-образного
гаечного ключа.
Обязательно держите телевизор Pioneer рукой за
верхнюю часть до тех пор, пока Вы полностью не
затяните болты.
Крепежный болт
регулировки вперед/назад
Затяжка
4
Проверьте еще раз, чтобы убедиться,
что крепежные болты наклона вперед/
назад полностью затянуты.
