74
Ru

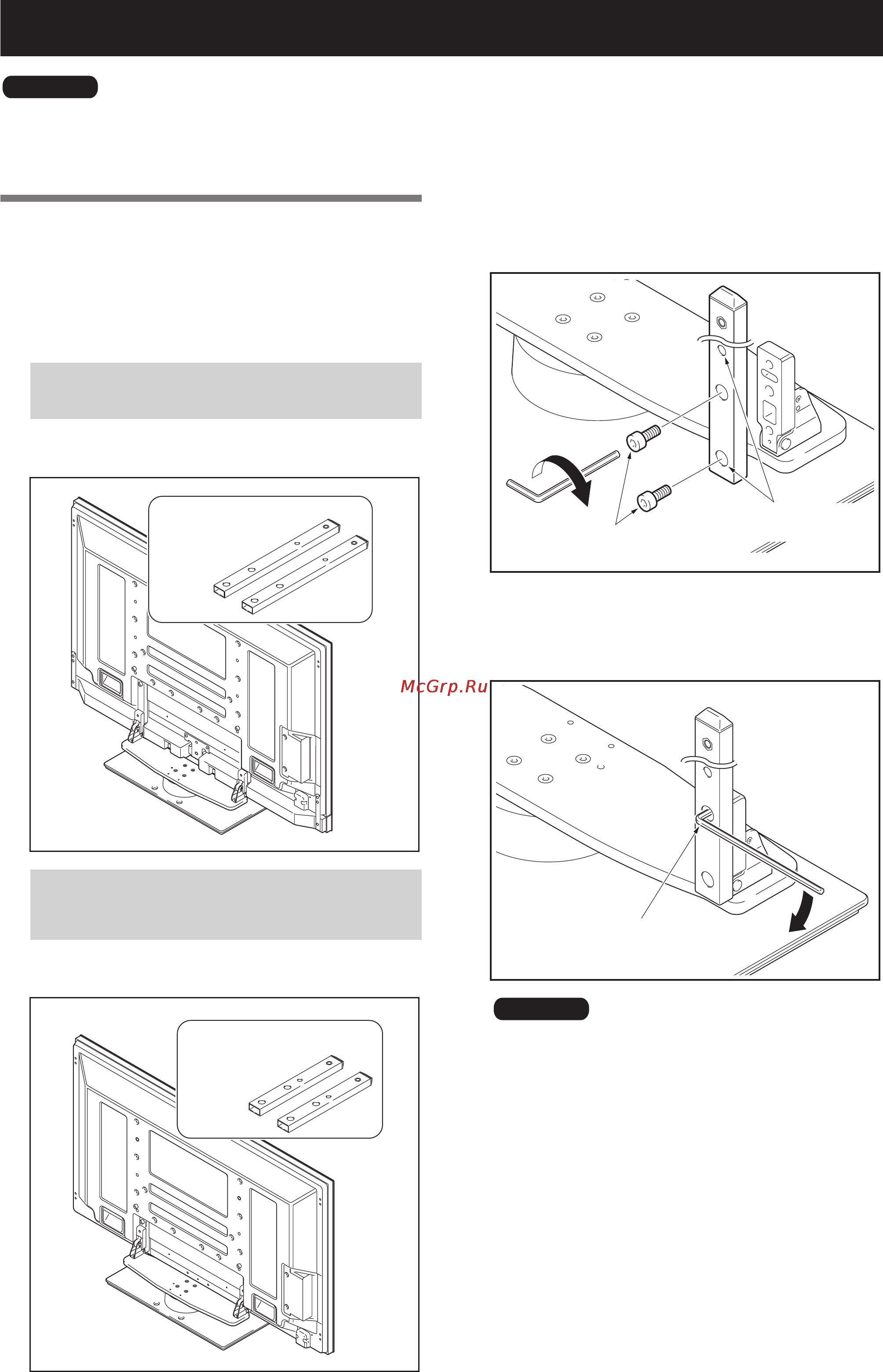

Сборка столика-подставки
Внимание
• Всегда собирайте его на ровном столе и т.д.
• Вставляйте винты в отверстия вертикально и не
затягивайте их с большим усилием, чем необходимо.
Порядок сборки
1
Выберите опорные стойки для
присоединения.
Выберите опорные стойки в соответствии с
телевизором Pioneer, который Вы купили (необходимо
использовать опорные стойки только одного типа из
двух применяемых типов).
Если телевизор Pioneer, который Вы купили,
имеет нижние громкоговорители.
[
Используемые опорные стойки: опорные
стойки L (длинные стойки)]
Используемые опорные стойки:
опорные стойки L
(длинные стойки)
Если телевизор Pioneer, который Вы купили,
имеет модель, отличную от моделей с
нижними громкоговорителями.
[Используемые опорные стойки: опорные
стойки S (короткие стойки)]
Используемые опорные стойки:
опорные стойки S
(короткие стойки)
2
Прикрепите опорную стойку к столику-
подставке с помощью установочных
винтов
(в 4-х местах на левой и
правой стороне).
Используя входящий в комплект шестигранный
гаечный ключ, сначала вкрутите, не затягивая, верхний
крепежный винт, затем вкрутите, не затягивая, нижний
крепежный винт.
Установочные винты
(M8 x 16 mm: серебристые)
Впереди расположены
отверстия большего диаметра
3
Полностью затяните установочные
винты (в 4-х местах на левой и правой
стороне).
Полностью затяните крепежные винты.
Внимание
Сохраняйте неиспользуемые опорные стойки,
шестигранный гаечный ключ, С-образный гаечный
ключ вместе с Инструкцией по эксплуатации.
