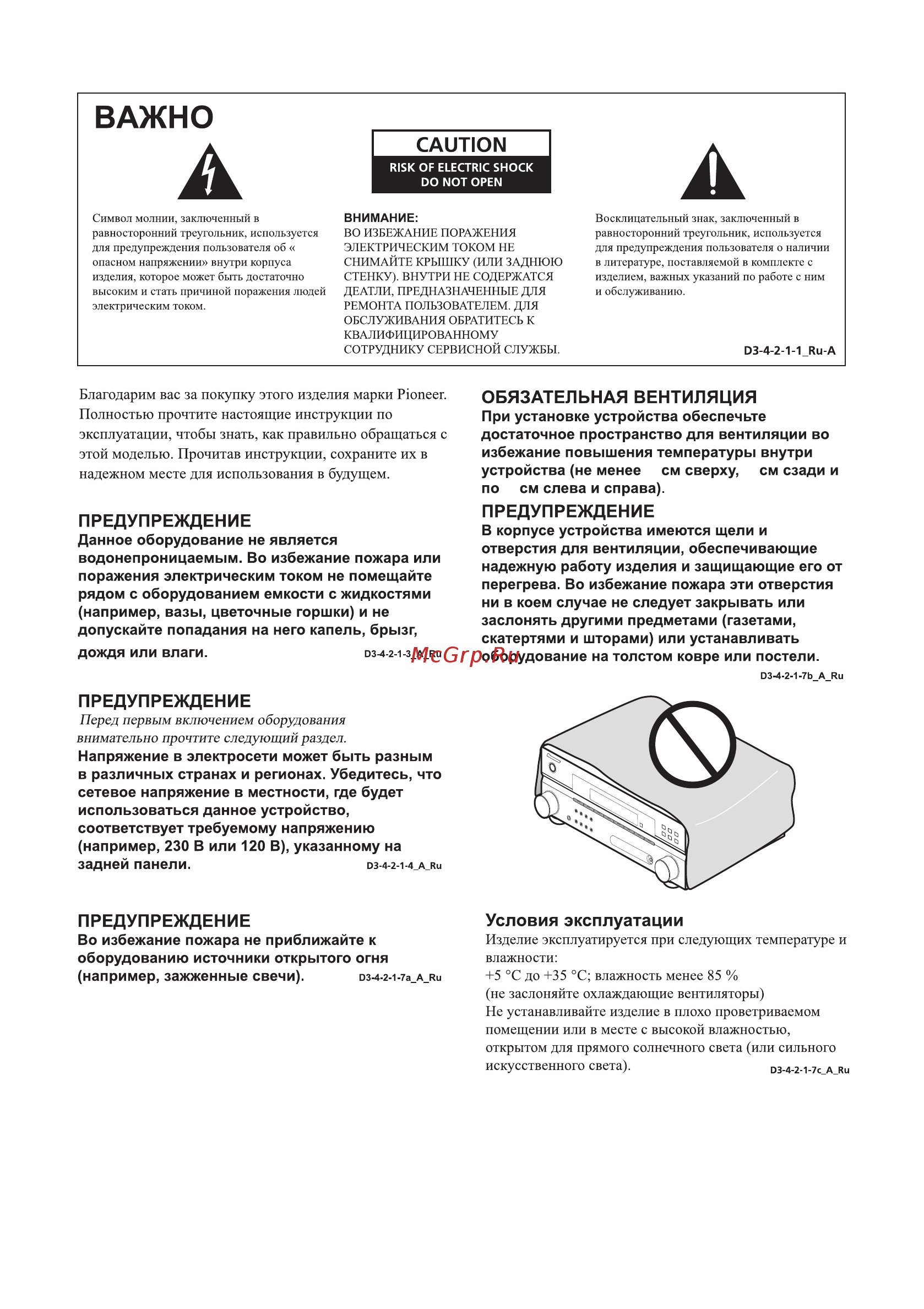

![Pioneer VSX-418 S [2/42] Vsx_418_my_russian book page 2 thursday december 27 2007 8 13 pm](/img/pdf.png)
Pioneer VSX-418 S [2/42] Vsx_418_my_russian book page 2 thursday december 27 2007 8 13 pm
![Pioneer VSX-418 Silver [2/42] Vsx_418_my_russian book page 2 thursday december 27 2007 8 13 pm](/views2/1151760/page2/bg2.png)
Содержание
- Vsx_418_my_russian book page 2 thursday december 27 2007 8 13 pm 2
- Vsx_418_my_russian book page 3 thursday december 27 2007 8 13 pm 3
- Выполнение записи на внешний источник 4
- Дополнительная информация 4
- Использование тюнера 4
- Краткое руководство 4
- Меню system setup настройка системы 4
- Органы управления и индикаторы 4
- Перед началом работы 4
- Подключение 4
- Прослушивание системы 4
- Содержание 4
- Вентиляция 5
- Глава 1 5
- Перед началом работы 5
- Проверка комплекта поставки 5
- Установка p есивера 5
- Установка элементов питания 5
- Глава 2 6
- Краткое руководство 6
- Ознакомление с системой домашнего кинотеатра 6
- Прослушивание в режиме объемного звучания 6
- Quick setup 7
- Receive 7
- В зависимости от того на каком расстоянии от основной точки прослушивания расположены громкоговорители объемного звучания выберите размер помещения s малое m среднее l большое значение m соответствует помещению среднего размера 7
- Выберите yes да или no нет в зависимости от того подключен сабвуфер или нет 7
- Для выбора доступны следующие значения fwd впереди если точка прослушивания расположена ближе к передним громкоговорителям чем к громкоговорителям объемного звучания mid середина если точка прослушивания расположена на равном расстоянии от передних громкоговорителей и громкоговорителей объемного звучания back сзади если точка прослушивания расположена ближе к громкоговорителям объемного звучания чем к передним громкоговорителям 7
- Для выбора настройки громкоговорителей соответствующей системе воспользуйтесь приведенной ниже таблицей 7
- Для настройки системы с помощью нескольких кнопок можно использовать быструю настройку значения параметров ресивера устанавливаются автоматически после выбора настройки громкоговорителей размера помещения и положения слушателя если необходима более точная настройка обратитесь к разделу меню system setup настройка системы на стр 30 7
- Если в пункте 3 программы настройки сабвуфера выбрано no нет будут доступны следующие конфигурации 7
- Если в пункте 3 программы настройки сабвуфера выбрано yes да будут доступны следующие конфигурации 7
- Использование быстрой настройки 7
- На дисплее отобразится выбранная настройка громкоговорителей размер помещения и точка прослушивания 7
- Vsx_418_my_russian book page 8 thursday december 27 2007 8 13 pm 8
- Аналоговые аудиокабели 8
- Глава 3 8
- Подключение 8
- Подсоединение кабелей 8
- Примечание 8
- Стандартные видеокабели rca 8
- Цифровые аудиокабели 8
- Для подключения к гнезду композитного видео используйте стандартный видеокабель rca 9
- Для соединения используйте коаксиальный цифровой аудиокабель 9
- Для соединения используйте стандартный видеокабель rca и стереофонический акустический кабель rca если проигрыватель dvd имеет многоканальные аналоговые выходы подключите их как описано в разделе подключение многоканальных аналоговых выходов ниже 9
- На этой странице показан порядок подключения проигрывателя дисков dvd и телевизора к ресиверу 9
- Подключение телевизора и проигрывателя dvd 9
- Подключите видеоразъем ресивера monitor out выход монитора к видеовходу телевизора 9
- Подключите композитный видеовыход и стереофонические аналоговые аудиовыход 9
- Проигрывателя dvd ко входам dvd bd этого ресивера 9
- Соедините аналоговые аудиовыходы телевизора со входами tv sat ресивера 9
- Соедините коаксиальный цифровой аудиовыход проигрывателя dvd со входом digital coax 1 dvd bd этого ресивера 9
- Это позволит осуществлять воспроизведение звука со встроенного тюнера телевизора используйте для этого стереофонический аудиокабель rca если используемый телевизор имеет встроенный цифровой декодер можно также соединить оптический цифровой аудиовыход телевизора со входом digital opt 1 cd ресивера для соединения используйте оптический кабель 9
- Dvd многоканальный декодер с многоканальными аналоговыми выходами 10
- Vsx_418_my_russian book page 10 thursday december 27 2007 8 13 pm 10
- Подключение многоканальных аналоговых выходов 10
- Подключение спутникового ресивера или другой цифровой приставки 10
- Примечание 10
- Этот ресивер 10
- Audio 9 professional wma9 pro поэтому возможно воспроизведение аудиосигнала с кодированием wma9 pro при помощи коаксиального или оптического цифрового соединения при подключении к проигрывателю совместимому с wma9 pro однако подключенный проигрыватель dvd приставка и т д должны выводить аудиосигнал в формате wma9 pro через коаксиальный или оптический цифровой выход 11
- В примере показано аналоговое подключение к гнезду аналогового выхода cd r tape md с помощью стереофонического аудиокабеля rca 11
- В примере показано оптическое подключение ко входу digital opt 1 cd 11
- Для подключения проигрывателей cd r md dat кассетного магнитофона или других аудиокомпонентов выполняйте действия описанные ниже 11
- Количество и тип соединений зависит от типа подключаемого компонента 11
- О декодере wma9 pro 11
- Подключение других аудиокомпонентов 11
- Это соединение понадобится для компонентов не имеющих цифрового выхода или если необходима запись с цифрового компонента используйте стереофонический аудиокабель rca как показано 11
- Это устройство имеет встроенный декодер windows medi 11
- Windows media и логотип windows являются торговыми марками или зарегистрированными торговыми марками корпорации microsoft в сша и или других странах 12
- Данный ресивер имеет аудио и видео входы и выходы пригодные для подключения аналоговых или цифровых видео рекордеров магнитофонов включая рекордеры магнитофоны vcr и hdd dvd 12
- Для аудиосоединения используйте стереофонический аудиокабель rca а для видеосоединения стандартный видеокабель rca 12
- Ниже показан пример подключения рекордера видеомагнитофона ко входу digital coax 2 dvr vcr 12
- Подключение других видеокомпонентов 12
- Подключение к аудио гнездам передней панели осуществляется при помощи разъема portable используйте кабель с миниатюрным стерео разъемом для подключения цифрового аудио плеера и т д 12
- Подключение к мини гнезду аудио на передней панели 12
- Примечание 12
- Использование внешних антенн 13
- Подключение антенн 13
- Улучшение качества приема am 13
- Улучшение качества приема fm 13
- Зажимы передних громкоговорителей 14
- Зажимы центрального громкоговорителя и громкоговорителей объемного звучания 14
- Изменение сопротивления громкоговорителе 14
- Настройка громкоговорителе 14
- Оголенные концы провода 14
- Подключайте устройство к сети переменного тока только после завершения всех соединений 14
- Подключение громкоговорителей 14
- Диаграммы размещения громкоговорителей 15
- Советы по расположению громкоговорителей 15
- Схема объемный вид 15
- Установка громкоговорителей 15
- Установка громкоговорителей вид сверху 15
- 12 13 14 16
- 3 4 5 6 16
- Глава 4 16
- Органы управления и индикаторы 16
- Передняя панель 16
- 16 17 15 18 14 19 17
- 2 3 4 5 6 7 11 8 9 10 17
- Дисплей 17
- Пульт дистанционного управления 19
- Дальность действия пульта дистанционного управления 22
- Функция direct прямое управление 22
- Автоматическое воспроизведение 23
- Глава 5 23
- Прослушивание материала с использованием объемного звучания 23
- Прослушивание системы 23
- Action предназначен для боевиков с динамичным звуком drama предназначен для фильмов насыщенных диалогами monofilm создает объемное звучание из монофонических звуковых дорожек ent show предназначен для прослушивания музыкальных программ expanded создает расширенную стерео базу 24
- Adv sur 24
- Stereo a l c 24
- Tv surr обеспечивает объемное звучание для монофонических и стереофонических тв источников adv game подходит для видеоигр sports подходит для спортивных программ rock pop создает эффект концерта предназначен для воспроизведения рок и поп музыки unpluged предназначен для акустических источников x stereo обеспечивает многоканальное звучание стереофонического источника с использованием всех громкоговорителей phonesur создает эффект общего объемного звучания при прослушивании через наушники 24
- Использование эффектов дополнительного объемного звучания 24
- Нажимайте для переключения между режимами stereo звук будет воспроизводиться с настройками объемного звучания и можно воспользоваться функциями midnight ночной режим loudness тонкомпенсация и tone тембр à l c автоматическое управление уровнями прослушивание в стерео режиме автоматического управления f s s focus см использование функции фронтального расширенного объемного звучания на стр 25 для получения более подробной информации f s s wide см использование функции фронтального расширенного объемного звучания на стр 25 для получения более подробной информации 24
- При выборе режимовa stereo стерео источник будет воспроизводиться только через передние правый и левый громкоговорители и возможно через низкочастотный громкоговоритель в зависимости от настроек громкоговорителей многоканальные источники dolby digital и dts будут декодироваться в стереозвучание в режиме автоматического управлениями уровнями стерео a l c это устройство уравнивает уровни воспроизведения звука если каждый уровень звука отличается от источника музыки записанного в переносном аудио плеере 24
- Прослушивание в стереофоническом режиме 24
- Функция advanced surround дополнительное объемное звучание создает множество эффектов объемного звучания при воспроизведении различных звуковых дорожек попробуйте использовать различные режимы чтобы выбрать наиболее подходящий параметр 24
- Использование функции sound retriever восстановление звучания 25
- Использование функции stream direct прямое воспроизведение 25
- Использование функции фронтального расширенного объемного звучания 25
- В зависимости от входного сигнала и режима прослушивания режим virtual surround back виртуального заднего канала объемного звучания может быть неэффективен 26
- В функции phase control управление фазой применяется коррекция обеспечивающая одновременное поступление звуковых сигналов источника в точку прослушивания предотвращая нежелательные искажения и или оттенки звучания см рис ниже 26
- Выбор этого режима позволяет прослушивать канал виртуального заднего громкоговорителя через громкоговорители объемного звучания например вы можете выбрать прослушивание источников без информации для заднего громкоговорителя объемного звучания например материал в формате 5 с эмуляцией кодирования 6 vsb on иногда звучание материала лучше в формате 5 для которого он был исходно кодирован в этом случае можно просто отключить виртуальный задний громкоговоритель vsb off 26
- Для включения фазовой коррекции нажмите кнопк 26
- Для обеспечения оптимального звукового поля в точке прослушивания по умолчанию функция включена и при выходе из меню phase control управление фазой рекомендуется оставлять ее включенной для всех источников звука 26
- Использование режима виртуального заднего громкоговорителя объемного звучания vsb 26
- Нажмите кнопку vsb mode на передней панели для выбора канала виртуального заднего громкоговорителя объемного звучания при каждом нажатии кнопки типы сигнала выбираются в следующем порядке vsb on постоянное использование виртуального заднего канала объемного звучания например для материала с кодировкой 5 vsb off режим виртуального заднего канала объемного звучания отключен 26
- Применение фазового управления 26
- Технология корректировки фазы обеспечивает когерентность воспроизведения звука благодаря согласованию фаз 26
- Av paramete 27
- Receive 27
- В зависимости от текущего статуса режима ресивера выбор определенных параметров может быть недоступным для получения дополнительной информации об этом см таблицу ниже 27
- В таблице ниже указаны параметры доступные для каждой настройки 27
- Внимание 27
- Имеется ряд дополнительных настроек звука которые вы можете выполнить используя меню av parameter параметры аудио видео настройки по умолчанию если не указано указаны жирным шрифтом 27
- Меню av parameter параметры аудио видео недоступно при выборе dvd 5 ch с помощью signal sel выбор сигнала см выбор входного сигнала на стр 29 имейте в виду если параметр не появляется в меню av parameter он недоступен в связи с текущим источником настройками и статусом ресивера 27
- Настройка параметров аудио видео 27
- Настройка назначение параметр ы 28
- Receive 29
- Signal se 29
- Signal select выбор сигнала 29
- Tv ctr 29
- Воспроизведение других источников 29
- Выбор входного сигнала 29
- Выбор многоканальных аналоговых входов 29
- Для отмены воспроизведения с многоканальных входов с помощью кнопки input selector выберите другой входной сигнал 29
- Если к ресиверу подключен декодер или проигрыватель dvd с многоканальными аналоговыми выходами стр 10 следует выбрать аналоговые многоканальные входы для объемного звучания 29
- Значение по умолчанию auto авто чтобы была возможность выбора того или иного входного сигнала компонент необходимо подключить как к аналоговым так и к цифровым входам на задней панели ресивера 29
- Используйте кнопки multi control input selector выбор входа 29
- При каждом нажатии параметры выбираются в следующем порядке auto при обнаружении цифрового источника происходит автоматическое переключение на вход digital в противном случае остается выбранным вход analog analog выбираются аналоговые входы digital выбирается цифровой вход если выбран вариант digital или auto при входном сигнале в формате dolby digital загорается индикатор 2 digital а при входном сигнале dts индикатор dts 29
- Глава 6 30
- Использование меню system setup настройка системы 30
- Меню system setup настройка системы 30
- Настройка громкоговорителей 30
- Ручная настройка громкоговорителей 30
- Ch leve 31
- Speaker distance расстояние до громкоговорителей 31
- Surround s выберите размер large если задние громкоговорители объемного звучания эффективно воспроизводят низкие частоты если выбрать small низкие частоты будут передаваться на другие громкоговорители или низкочастотный громкоговоритель если громкоговорители объемного звучания не подключены выберите пункт no сигналы этих каналов будут направляться на остальные громкоговорители subwoofer низкочастотный громкоговоритель sw низкочастотные эффекты и низкие частоты каналов с выбранным размером small выводятся на низкочастотный громкоговоритель если выбран пункт yes 31
- T tone a отрегулируйте уровни каналов перемещая тестовый звуковой сигнал от одного громкоговорителя к другому автоматически 31
- T tone m 31
- Выберите пункт plus если низкочастотный громкоговоритель должен воспроизводить звук непрерывно или если нужно более глубокое басовое звучание при этом низкие частоты которые обычно поступают передние и центральный громкоговорители также выводятся на низкочастотный громкоговоритель если низкочастотный громкоговоритель не подключен выберите пункт no низкие частоты будут выводиться через другие громкоговорители 31
- Выбрав пункт t tone m при помощи кнопо переключите громкоговорители при настройке t tone a тестовые сигналы выводятся в следующем порядке в зависимости от настроек громкоговорителей l c r rs ls sw 31
- Для обеспечения хорошей глубины звучания и пространственного ощущения системы следует указать расстояние от громкоговорителей до точки прослушивания в результате ресивер вносит в сигналы необходимые задержки которые обеспечивают хорошее объемное звучание 31
- Значение по умолчанию 100hz 100 гц 31
- Отрегулируйте уровень каждого громкоговорителя после того как начнут генерироваться тестовые звуковые сигналы 31
- Разделительный фильтр 31
- Тестовые звуковые сигналы начнут генерироваться после нажатия кнопки enter 31
- Уровень канала 31
- Частоты ниже этой частоты будут передаваться на низкочастотный громкоговоритель или громкоговорители размера large 31
- Эти настройки позволяют отрегулировать общий баланс акустической системы 31
- Используя кнопки и enter выберите следующие устройства dvd tv cd cdr dvr или отключение off если назначить цифровой вход определенной функции например dvd то все цифровые входы ранее назначенные этой функции автоматически отключаются 32
- Меню назначения входов 32
- Назначение цифровых входов 32
- Настройки по умолчанию coax 1 коаксиальный dvd coax 2 коаксиальный dvr opt 1 оптический cd в этом есть необходимость только в том случае если используемые цифровые компоненты подключены не в соответствии с приведенными выше значениями по умолчанию в результате на ресивер поступит информация о том какое оборудование подключено к каким разъемам в соответствии с кнопками на пульте дистанционного управления 32
- При помощи кнопок установите расстояние до каждого громкоговорителя с шагом 0 1 м 32
- Цифры соответствуют цифрам рядом со входами на задней стороне ресивера 32
- Глав 33
- Использование тюнера 33
- Прослушивание радиопередач 33
- Присвоение имен запоминаемым станциям 34
- Прослушивание запрограммированных радиостанций 34
- Сохранение запрограммированных радиостанций 34
- Pty searc 35
- Tuner dis 35
- Знакомство с системой rds 35
- Используйте кнопку tuner disp shift 1 для отображения разных типов информации rds 35
- Можно осуществить поиск типов программ перечисленных выше 35
- На дисплее отобразится индикация search 35
- Отображение информации rds 35
- Поиск программ rds 35
- При каждом нажатии кнопки дисплей изменяется следующим образом радиотекст rt сообщения передаваемые радиостанцией например радиостанция передающая ток шоу может передавать номер телефона в виде радиотекста сервисное имя программы ps название радиостанции тип программы pty отображает вид программы транслируемой в данный момент текущая частота тюнера freq 35
- Система радиоданных rds это система которая используется большинством радиостанций в диапазоне fm для предоставления слушателям различной информации например названия радиостанции или транслируемой программы одной из функций системы rds является возможность поиска станции транслирующей требуемый тип программы например можно осуществлять поиск станции которая транслирует программы в жанре jazz джаз возможен поиск следующих типов программ 35
- Shift 9 для выбора нужного режима 36
- Для выбора диапазона fm 36
- Для выбора типа программы которую хотите прослушать 36
- Для поиска программы заданного типа 36
- Если включена функция eon enhanced other network information информации о расширенной альтернативной сети то при начале трансляции станции связанной с функцией eon ресивер начинает принимать эту станцию даже если используется любая другая функция ресивера эту функцию невозможно использовать в регионах где информация eon не передается и в том случае если радиостанции диапазона fm не передают данные pty по окончании трансляции тюнер вернется к ранее принимавшейся частоте или использовавшейся функции 36
- Если есть желание продолжать прослушивание найденной станции нажмите кнопку enter до истечения 5 секунд 36
- Если кнопка enter не будет нажата поиск возобновляется если отображается индикация no pty нет типа значит тюнеру в процессе поиска не удалось обнаружить программы заданного типа 36
- Индикатор индикатор на дисплее светится если текущая станция предоставляет услуги eon 36
- Использование функции eon 36
- Нажимайте для переключения между режимами eon ta информация о движении транспорта тюнер настраивается на прием информации о движении транспорта в случае ее трансляции eon news тюнер настраивается на прием новостей в случае их трансляции off функция eon выключается если выбран пункт ta или news индикатор eon на дисплее светится он мигает при приеме программы eon 36
- Нажмит 36
- Нажмите кнопк 36
- Система начинает поиск запрограммированных станций с выбранным типом программы когда такая станция будет обнаружена поиск останавливается и станция воспроизводится в течение пяти секунд 36
- Выполнение аудио или видеозаписи 37
- Выполнение записи на внешний источник 37
- Глава 8 37
- Глава 9 38
- Дополнительная информация 38
- Устранение неисправностей 38
- Изменение сопротивления громкоговорителей 40
- Меры предосторожности при обращении с кабелем питания 40
- Сброс параметров ресивера перезагрузка 40
- Секция усилителя 40
- Спецификации 40
- Чистка устройства 40
- Аудио секция 41
- Видео секция 41
- Вход чувствительность c опротивление 41
- Выход уровень c опротивление 41
- Остальное 41
- Отделанные части 41
- Регулировка тембра 41
- Секция тюнера ам 41
- Секция тюнера чм 41
- Соотношение сигнал шум din номинальная непрерывная выходная мощность 50 мвт 41
- Спецификации и конструкция могут быть изменены без предупреждения в результате усовершенствования модели 41
- Частотная характеристика 41
- Http www pioneer eu 42
- Http www pioneer rus ru 42
- Pioneer corporation 42
