7
Ru
Использование быстрой
настройки
Для настройки системы с помощью нескольких
кнопок можно использовать быструю
настройку. Значения параметров ресивера
устанавливаются автоматически после выбора
настройки громкоговорителей, размера
помещения и положения слушателя.
Если необходима более точная настройка,
обратитесь к разделу Меню System Setup
(Настройка системы) на стр.30.
1 Если ресивер выключен, нажмите
кнопку
RECEIVER
(РЕСИВЕР), чтобы
включить его питание.
2 Нажмите кнопку RECEIVER (РЕСИВЕР)
на пульте дистанционного управления,
после чего нажмите кнопку
QUICK SETUP
(НАСТРОЙКА).
3 Используйте
/
для выбора
настроек низкочастотного
громкоговорителя.
Выберите YES (ДА) или NO (НЕТ) в
зависимости от того подключен сабвуфер или
нет.
4 Нажмите кнопку
ENTER
.
5 Используйте
/
для выбора
настроек громкоговорителя.
Если в пункте 3, программы настройки
сабвуфера выбрано YES (ДА), будут доступны
следующие конфигурации:
2.1ch – 3.1ch – 4.1ch – 5.1ch
Если в пункте 3, программы настройки
сабвуфера выбрано NO (НЕТ), будут доступны
следующие конфигурации:
2.0ch – 3.0ch – 4.0ch – 5.0ch

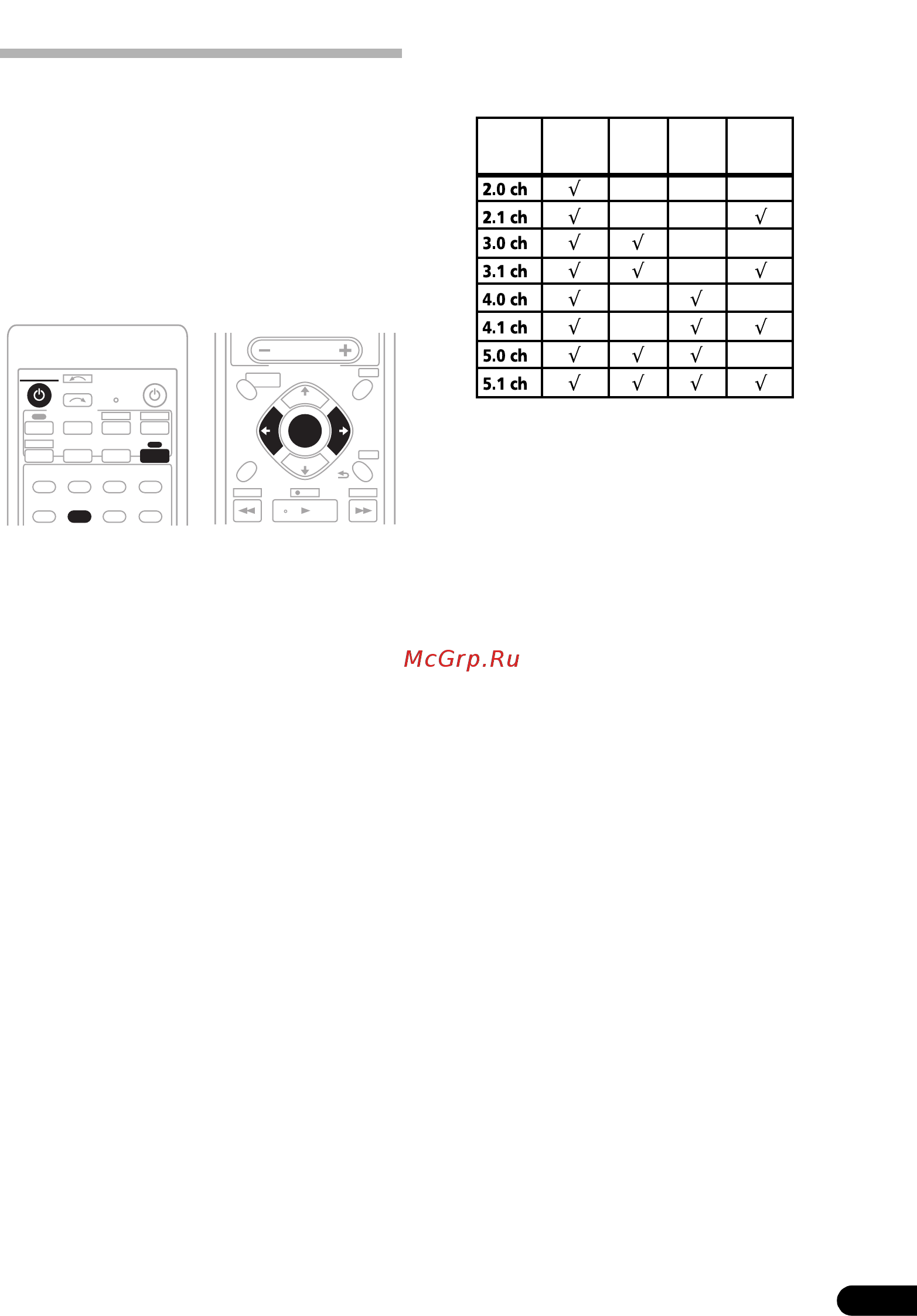

• Для выбора настройки громкоговорителей,
соответствующей системе, воспользуйтесь
приведенной ниже таблицей.
6 Нажмите кнопку
ENTER
.
7 Используйте
/
для выбора
размеров помещения.
В зависимости от того, на каком расстоянии от
основной точки прослушивания расположены
громкоговорители объемного звучания,
выберите размер помещения: S (малое), M
(среднее), L (большое), значение M
соответствует помещению среднего размера.
8 Нажмите кнопку
ENTER
.
9 Используйте
/
для выбора
положения для прослушивания.
Для выбора доступны следующие значения:
• FWD (ВПЕРЕДИ) – если точка
прослушивания расположена ближе к
передним громкоговорителям, чем к
громкоговорителям объемного звучания
• MID (СЕРЕДИНА) – если точка
прослушивания расположена на равном
расстоянии от передних
громкоговорителей и громкоговорителей
объемного звучания
• BACK (СЗАДИ) – если точка
прослушивания расположена ближе к
громкоговорителям объемного звучания,
чем к передним громкоговорителям
10 Нажмите кнопку
ENTER
для
подтверждения настройки.
На дисплее отобразится выбранная настройка
громкоговорителей, размер помещения и точка
прослушивания.
