34 electrolux
Можно выполнить фиксированное
соединение или использовать гибкий
шланг из нержавеющей стали в
соответствии с действующими
нормами. При использовании гибких
металлических шлангов будьте
осторожны, чтобы они не касались
подвижных частей и не оказались
передавленными. Принимайте такие же
меры предосторожности в случае, если
варочная панель устанавливатся в
комбинации с духовым шкафом.
ВАЖНО - Для обеспечения
правильной работы, экономии энергии и
длительного срока службы прибора,
напряжение питания и давление газа
должны соответствовать
рекомендованным величинам.
Регулируемое колено крепится к трубе
газовой магистрали при помощи гайки G
1/2". Вставьте между деталями
уплотнение, как показано на Рис. 5.
Привинтите части без затягивания,
отрегулируйте штуцер в требуемом
направлении и затяните все
соединения.
Подсоединение при помощи
гибких неметаллических
шлангов
Если соединение можно легко
осмотреть на всем его протяжении, то
допускается использовать гибкий
шланг в соответствии с действующими
правилами. Гибкий шланг должен быть
плотно закреплен при помощи хомутов
в соответствии с действующими
правилами.
Сжиженный газ: используйте
резиновый трубодержатель «D» (Рис.
5). Всегда устанавливайте прокладку
«B». Затем приступите к
подсоединению газа. Гибкий шланг
должен соответствовать следующим
требованиям:
Подключение к газовой магистрали

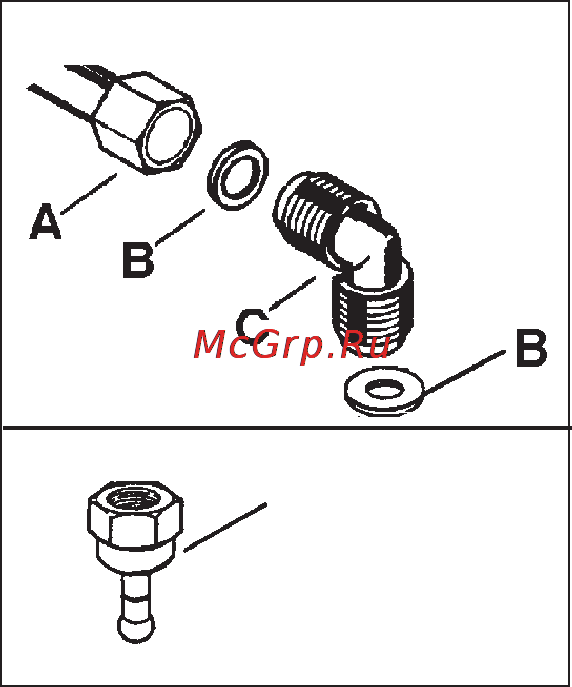

Рис. 5
A) Патрубок с гайкой на конце
B) Уплотнение
C) Регулируемый штуцер
D) Резиновый трубодержатель
для сжиженного газа
D
Природный газ
Сжиженный газ
