42 electrolux
Возможность встраивания
В кухонную мебель с
дверцей
Необходимо, чтобы конструкция
мебели обеспечивала защиту от
возможного прикосновения к нагретому
корпусу панели во время ее
функционирования. Рекомендуемое
решение для устранения этой проблемы
указано на рисунке 15.
Расположенная под варочной
поверхностью панель должна легко
сниматься, чтобы в случае проведения
технического обслуживания позволить
блокировать и разблокировать прибор.

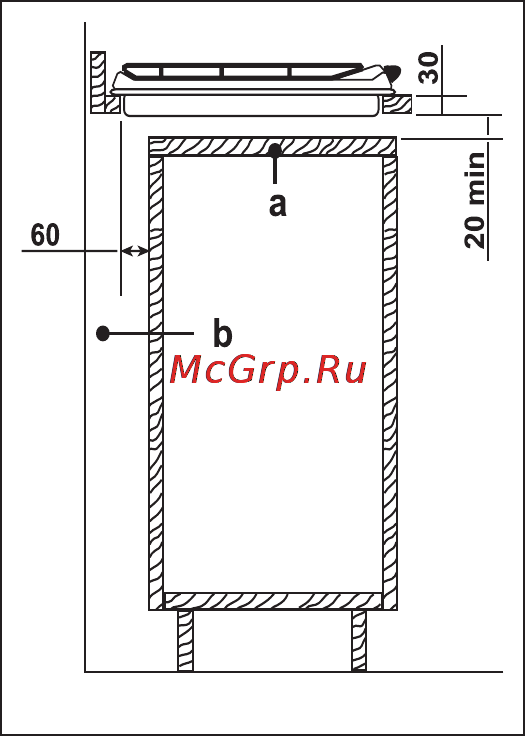

a) съемная панель мебели
b)
пространство для подсоединений,
если имеется
Рис. 15
FO 2044
