electrolux 39
Регулировка минимального
пламени
Чтобы отрегулировать минимальный
уровень, выполните следующие
действия.
1. Зажгите огонь в горелке, следуя
изложенным выше указаниям.
2. Установите кран в положение
минимального пламени.
3. Вытащите ручки.
4. Отрегулируйте обводной вентиль,
указанный на рисунке 10.
• В случае перенастройки прибора,
работающего на метане давлением
20 мбар/13 мбар, на сжиженный газ,
привинтите обводной вентиль до
упора по часовой стрелке.
• В случае перенастройки прибора,
работающего на сжиженном газе, на
метан давлением 20 мбар, отвинтите
обводной вентиль приблизительно
на 1/4 оборота.
• В случае перенастройки прибора,
работающего на метане давлением
20 мбар, на метан давлением 13 бар,
отвинтите обводной вентиль
приблизительно на 1/4 оборота.
• В случае перенастройки прибора,
работающего на сжиженном газе, на
метан давлением 13 мбар, отвинтите
обводной вентиль приблизительно
на 3/4 оборота.
• В любом случае в результате
необходимо получить небольшое
однородное и равномерное кольцо
пламени горелки.
5. В завершение проверьте, что при
быстром повороте крана из
положения максимального пламени
в положение минимального пламени
огонь в горелке не гаснет.
Описанную выше регулировку
можно легко выполнить вне
зависимости от расположения или
крепления варочной панели в кухонной
мебели.

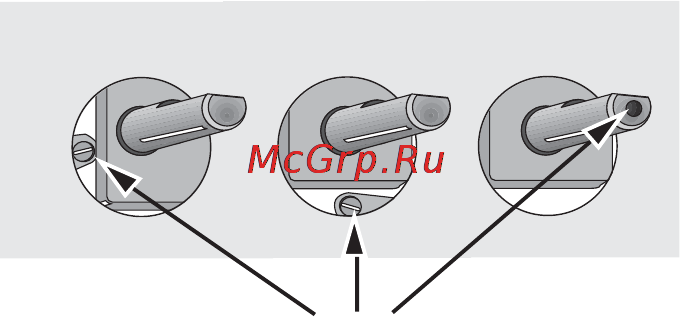

Рис. 10
Обводной вентиль
для регулировки минимального
режима
