16 electrolux
Можно выполнить фиксированное
соединение или использовать гибкий
шланг из нержавеющей стали в
соответствии с действующими
нормами. При использовании гибких
металлических шлангов будьте
осторожны, чтобы они не касались
подвижных частей и не оказались
передавленными. Принимайте такие
же меры предосторожности в случае,
если варочная панель является
комбинированной с духовым шкафом.
ВАЖНО - Для обеспечения
правильной работы, экономии энергии
и длительной эффективной работы
прибора напряжение и давление
подачи газа должно соответствовать
рекомендованным величинам.
Регулируемый штуцер крепится к
комплексному патрубку при помощи
гайки G 1/2". Вставьте между
деталями уплотнение, как показано
на Рис. 5. Привинтите части без
затягивания, отрегулируйте штуцер в
требуемом направлении и затяните
все соединения.
Подсоединение при помощи
гибких неметаллических
шлангов
Если соединение можно легко
осмотреть на всем его протяжении, то
допускается использовать гибкий
шланг в соответствии с
действующими правилами. Гибкий
шланг должен быть плотно закреплен
при помощи хомутов в соответствии с
действующими правилами.
Сжиженный газ: используйте
резиновый трубодержатель «D» (Рис.
5). Всегда должна быть установлена
прокладка «B». Затем приступите к
подсоединению газа. Гибкий шланг
должен соответствовать следующим
требованиям:

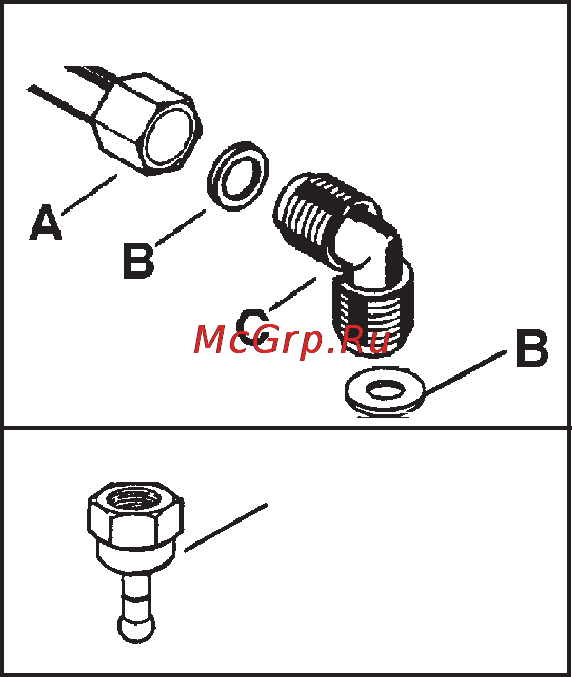

Подключение к газовой магистрали
Рис. 5
A) Патрубок с гайкой на конце
B) Уплотнение
C) Регулируемый штуцер
D) Резиновый трубодержатель
для сжиженного газа
D
Природный газ
Сжиженный газ
