electrolux 25
Рис. 16
Рис. 17
В кухонную мебель с
духовым шкафом
Габариты ниши должны
соответствовать указанным на
рисунке 12 значениям и она должна
быть оснащена опорами, чтобы
обеспечить хорошую вентиляцию.

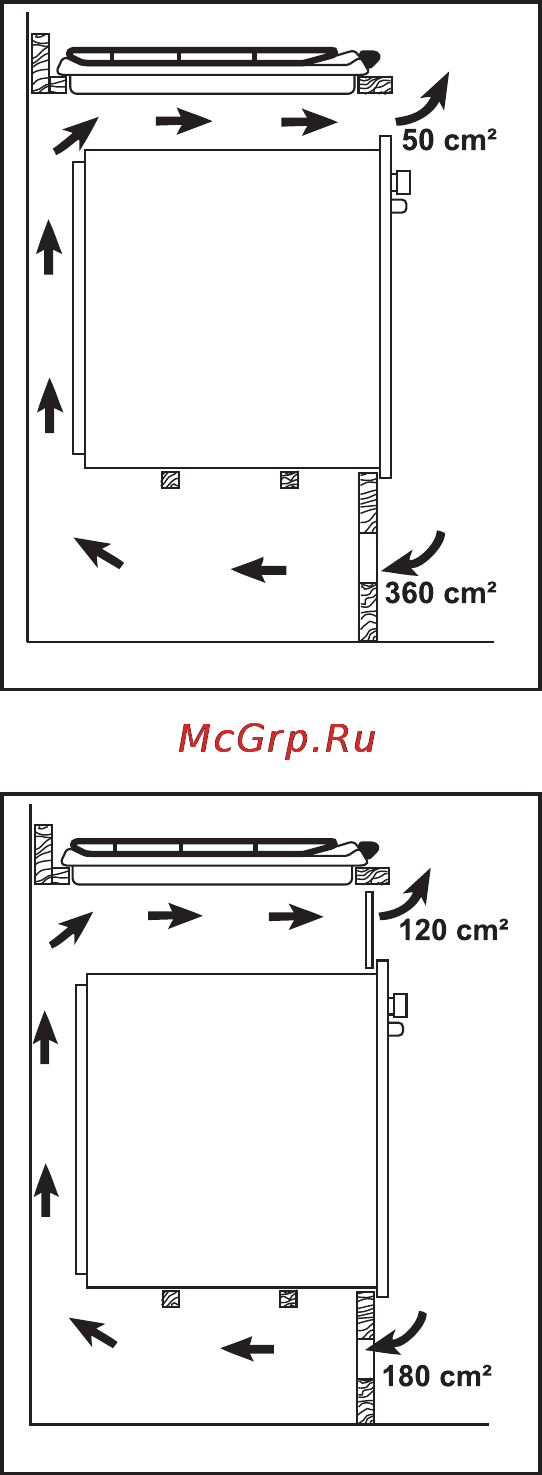

Чтобы избежать излишнего
перегревания установку
рекомендуется осуществить согласно
рисункам 16 и 17.
Электрическое подключение
варочной панели и подключение
духового шкафа должны выполняться
раздельно, как по соображениям
электрической безопасности, так и
для того, чтобы при необходимости
можно было легко снять духовой
шкаф.
Навесная мебель и вытяжные
аппараты должны находиться на
расстоянии, по крайней мере, 650 мм
от варочной панели (Рис. 12).
Содержание
- Добро пожаловать в мир electrolux 3
- Для монтажника 4
- Для пользователя 4
- Оглавление 4
- Указания по использованию настоящего руководства 4
- Для вашей безопасности 5
- Установка 5
- Безопасность людей 6
- При эксплуатации 6
- Техническая поддержка 6
- Рекомендации по защите окружающей среды 7
- Зажигание горелок 8
- Руководство по эксплуатации 8
- Ручки управления варочной панели 8
- Правильное использование варочной панели 10
- Решетки варочной панели 11
- Чистка и техническое обслуживание 11
- Чистка панели 11
- Нет 12
- Периодическое обслуживание 12
- Э л е к т р и ч е с к и й воспламенитель 12
- Габариты панели 13
- Диаметр обвода 13
- Мощность газовых горелок метан 20 мбар 13
- Размеры отверстия для встраивания 13
- Технические характеристики 13
- Electrolux 14
- Характеристики горелок 14
- Характеристики горелок g20 13 мбар только для россии 14
- Указания для установщика 15
- Подключение к газовой магистрали 16
- Подсоединение при помощи гибких неметаллических шлангов 16
- Природный газ 16
- Сжиженный газ 16
- Электрическое подключение 18
- Замена сетевого шнура 19
- Нет 19
- Замена сопел 20
- Перенастройка на другие виды газа 20
- Регулировка минимального пламени 21
- Встраивание в кухонную мебель 22
- Встраивание и крепление к мебели 23
- В кухонную мебель с дверцей 24
- Возможность встраивания 24
- В кухонную мебель с духовым шкафом 25
- Сервис и запчасти 26
- Гарантия сервисная служба 27
- Европейская гарантия 27
