Kramer VS-41H [14/28] Kramer electronics ltd 14
![Kramer VS-41H [14/28] Kramer electronics ltd 14](/views2/1152393/page14/bge.png)
KRAMER ELECTRONICS, LTD.14
ПодсоединениекоммутатораHDMI4x4VS-41H

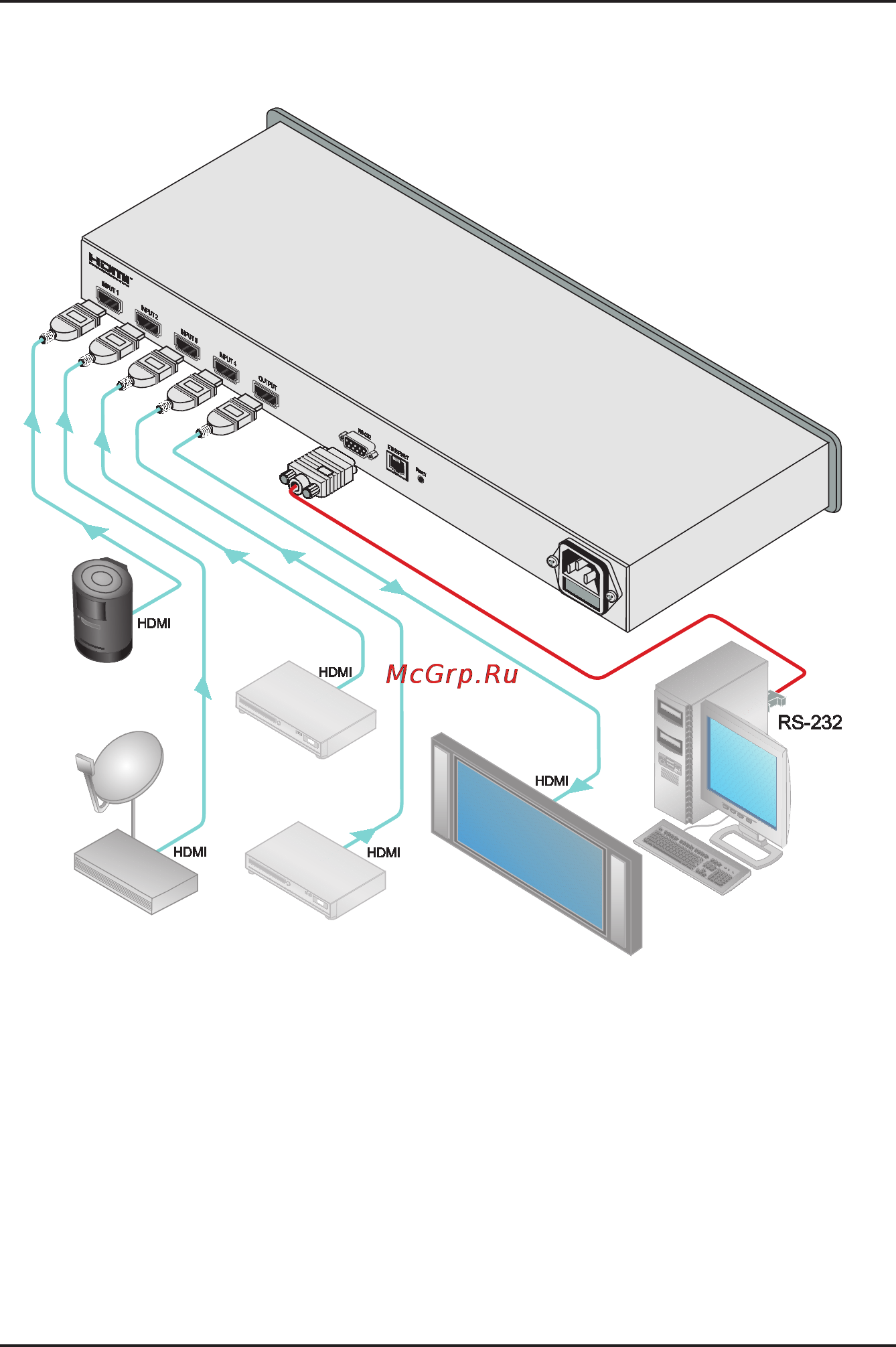

Рис. 2. Подсоединение коммутатора HDMI 4х1 VS-41H
Мультимедийный
проигрыватель
Декодер кабельного
телевидения
DVD проигрыватель
Плазменный
дисплей
DVD проигрыватель
