5

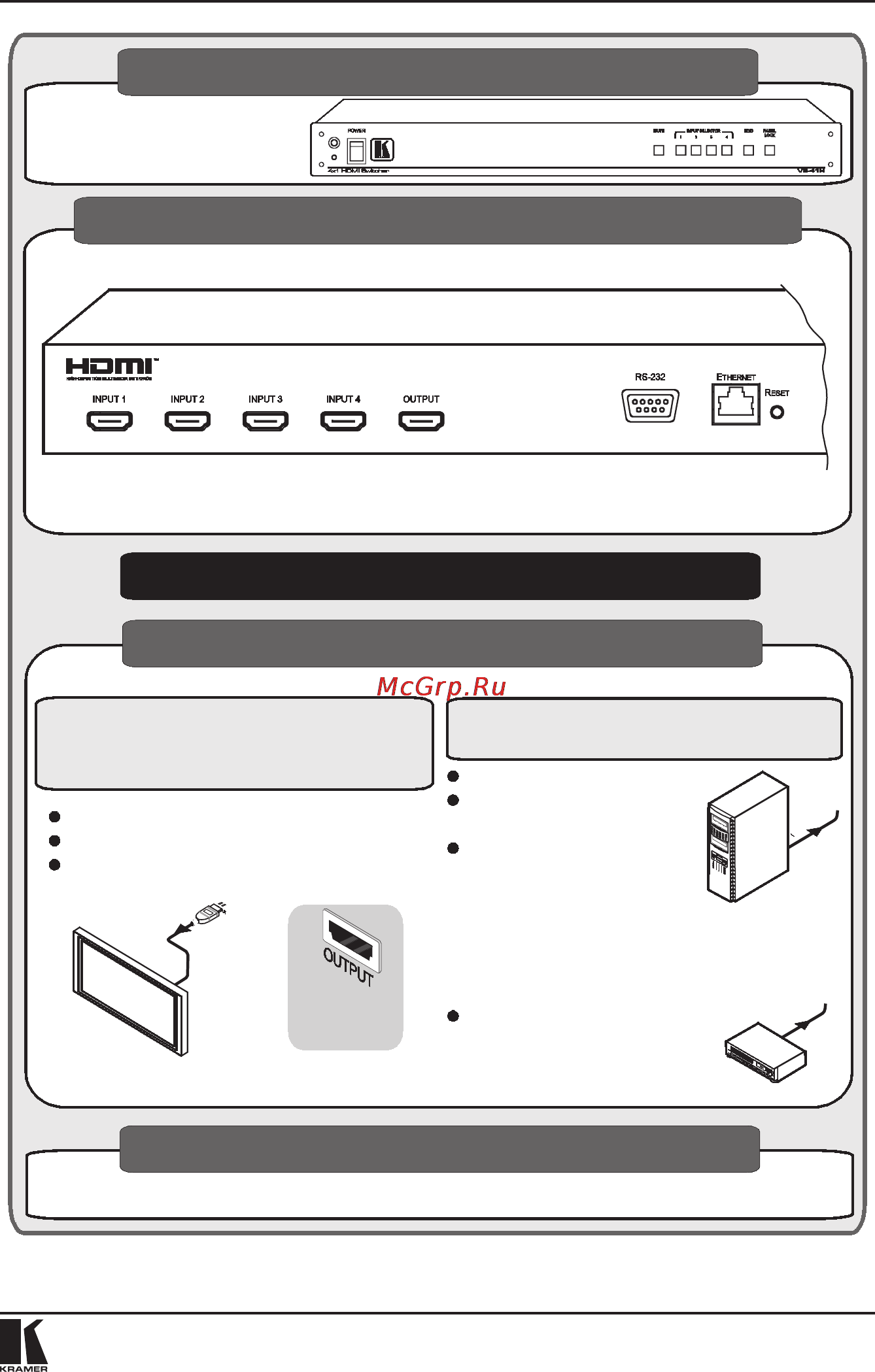

Начало работы
Øàã 1. Óñòàíîâèòå óñòðîéñòâî — ñì. ðàçäåë 5.
Вмонтируйте устройство в стойку или
установите на 4 резиновые ножки,
расположенные на его нижней панели.
Øàã 2. Ïîäêëþ÷èòå âõîäû, âûõîäû è êîíòðîëëåð — ñì. ðàçäåë 6.
Подсоедините вход и выход
Подсоедините PC или контроллер
(посредством порта RS-232),либоEthernet
для управления VS-41H
Øàã 3: Âêëþ÷èòå ýëåêòðîïèòàíèå.
Øàã 4: Íàñòðîéòå óñòðîéñòâî — ñì. ðàçäåë 7.
ÏÎËÓ×ÈÒÅ ÄÀÍÍÛÅ EDID
Подсоедините выход, чтобы получить данные EDID,
или отсоедините выход, чтобы установить данные
EDID по умолчанию.
Включите устройство.
Нажмите кнопку EDID
ДОЖДИТЕСЬ,покакнопкивходовнеперестанут
последовательно мигать
Выход
подсоединен
Получение EDID
Выход отсоединен
EDID по умолчанию
ÓÑÒÀÍÎÂÈÒÅ ÐÅÆÈÌ PC èëè DVD
Режим PC — к входу подсоединен PC
Режим DVD — к входу подсоединен DVD
Выключите устройство.
Включите устройство, удерживая в
нажатом положении кнопку Panel Lock
Удерживайте кнопку Panel Lock
в нажатом положении в течение
нескольких секунд, а затем отпустите и
проверьте состояние кнопки INPUT:
В режиме DVD кнопки INPUT светятся
В режиме PC кнопки INPUT не светятся
Нажимайте кнопку INPUT, чтобы
переключаться между режимами PC
и DVD
На вход
Режим PC
На вход
Режим DVD
Øàã 5: Óïðàâëÿéòå óñòðîéñòâîì.
Управляйте с помощью кнопок передней панели, инфракрасного пульта дистанционного управления, RS-232иEthernet.
