Kramer RC-6IR [6/16] Органы управления и разъемы

KRAMER ELECTRONICS, LTD.6

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

Здесь рассматривается расположение и назначение органов управления и

разъемов универсальных устройств управления презентационным залом:

RC-8IR (раздел 4.1), RC-8 (раздел 4.2), RC-6IR (раздел 4.3) и RC-6 (раз-

дел 4.4).

4.1 RC-8IR

Расположение органов управления, разъемов и конструктивных элемен-

тов, расположенных на передней и правой боковой панелях RC-8IR, пока-

зано на рис. 1, их назначение описано в табл. 1.

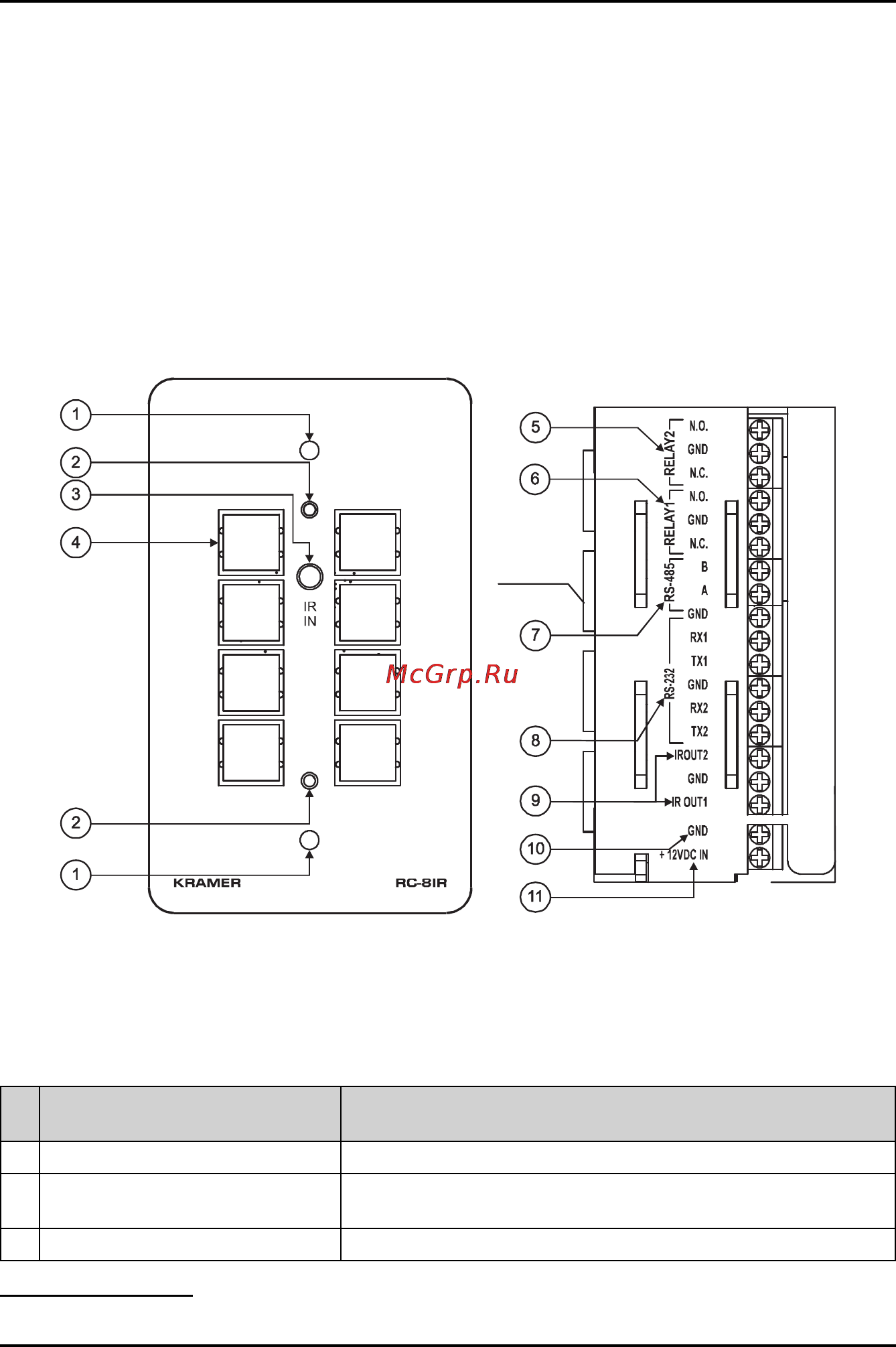

Рис. 1. RC-8IR (передняя и правая боковая панели)

Таблица 1. Назначение органов управления, разъемов

и конструктивных элементов RC-8IR

№

Орган управления, разъем или

конструктивный элемент

Назначение

1 Монтажные отверстия (2 шт.) Фиксация контроллера на месте установки

Отверстия для крепления лице-

вой панели

Крепление лицевой панели к контроллеру

3 Инфракрасный приемник IR IN Прием команд пультов дистанционного управления

Органы управления и разъемы

Кнопки

передней

панели

Эти винты не следует удалять во время установки или после нее.
