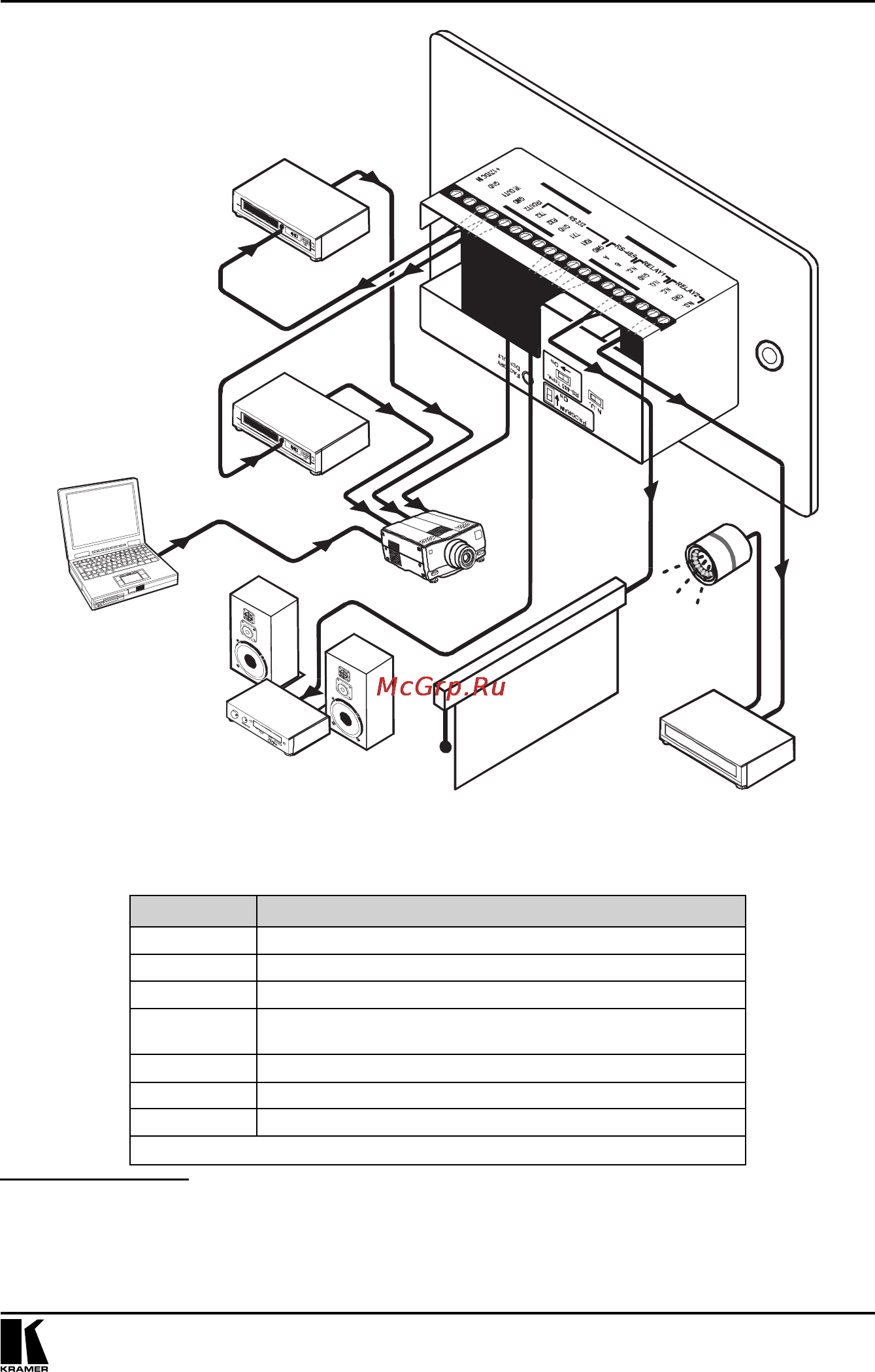

Рис. 3. Пример использования RC-8IR

Таблица 3. Схема подключений для примера на рис. 3

Разъем Объект управления

RELAY2 Освещение

RELAY1 Экран

RS-485 Усилитель аудиосигнала с акустическими системами

RS-232 (TX1,

RX1)

Проектор

IR OUT1 DVD-плейер

IR OUT2 Видеомагнитофон

Ethernet Сам контроллер RC-8IR от компьютера

Портативный компьютер подключен к проектору

Использование универсального устройства управления презентационным залом

DVD-плейер

Видеоплейер

Портативный

компьютер

Аудиоусилитель

с акустическими системами

Проектор

Экран

Освещение

Второй порт RS-232 можно использовать для управления другим аудиовизуальным устройством.

К каждому разъему IR OUT можно подключить кабель с двумя ИК-излучателями, с помощью кото-

рого можно управлять двумя различными приборами, например, DVD-плейером и документ-камерой

(не показана на рис. 3). Возможно и раздельное управление двумя одинаковыми приборами через

разъемы IR OUT1 и IR OUT2.
