Kramer RC-6IR [7/16] Органы управления расположенные на задней панели rc 8ir показаны на рис 2 их назначение описано в табл 2

№

Орган управления, разъем или

конструктивный элемент

Назначение

4 Программируемые кнопки

Управление аудиовизуальным оборудованием и вспомога-

тельной аппаратурой презентационного зала

5 Клеммный блок RELAY2 Релейные выходы для подключения ламп освещения,

электромоторов привода экрана и штор и т.п. (см. пример

на рис. 3)

6 Клеммный блок RELAY1

7 Клеммный блок RS-485 Подключение к порту RS-485 коммутатора или компьютера

8 Клеммные блоки RS-232

Подключение аудиовизуального оборудования, компьютера

или контроллера с последовательным интерфейсом

Контакт IR OUT1

Подключение инфракрасных излучателейКонтакт GND

Контакт IR OUT2

10 Контакт GND

Подключение источника питания

11 Контакт + 12VDC IN

Органы управления, расположенные на задней панели RC-8IR, показаны

на рис. 2, их назначение описано в табл. 2.

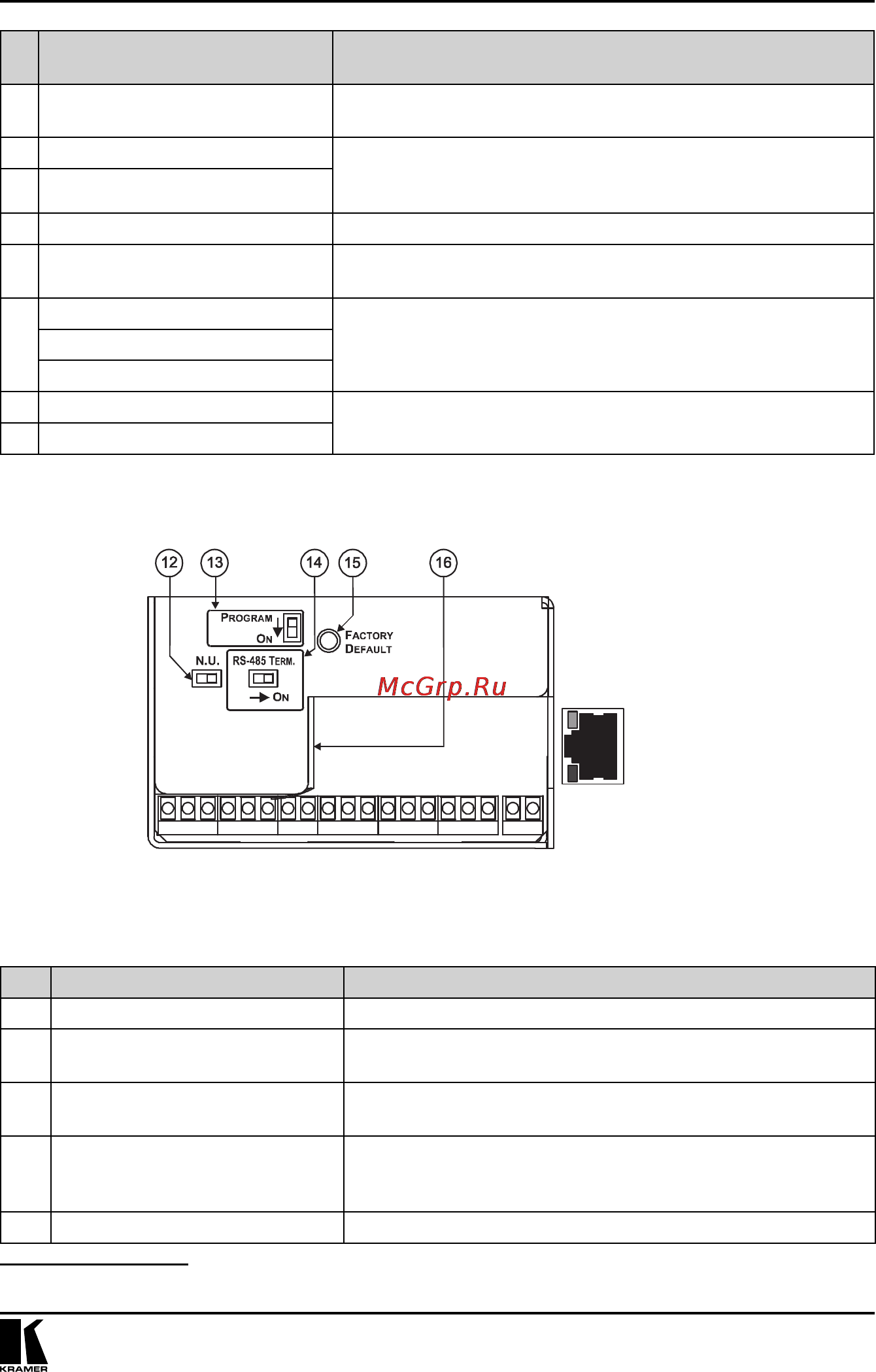

Рис. 2. RC-8IR (задняя панель)

Таблица 2. Назначение органов управления и разъемов,

расположенных на задней панели RC-8IR

№ Орган управления или разъем Назначение

12 Переключатель N. U. Не используется

13 Переключатель PROGRAM

В положении ON включение режима загрузки микропро-

граммы, в положении OFF нормальная работа прибора

14 Переключатель RS-485 TERM.

Подключение (в положении ON) терминатора к линии

RS-485

15 Кнопка FACTORY DEFAULT

Сброс настроек к заводским установкам (включая функ-

ции, назначенные кнопкам, и настройки сетевого интер-

фейса

)

16 Порт Ethernet Подключение к компьютеру или локальной сети

Органы управления и разъемы

Порт Ethernet

(вид сбоку)

Устанавливается IP-адрес 192.168.1.39.
