KRAMER ELECTRONICS, LTD.

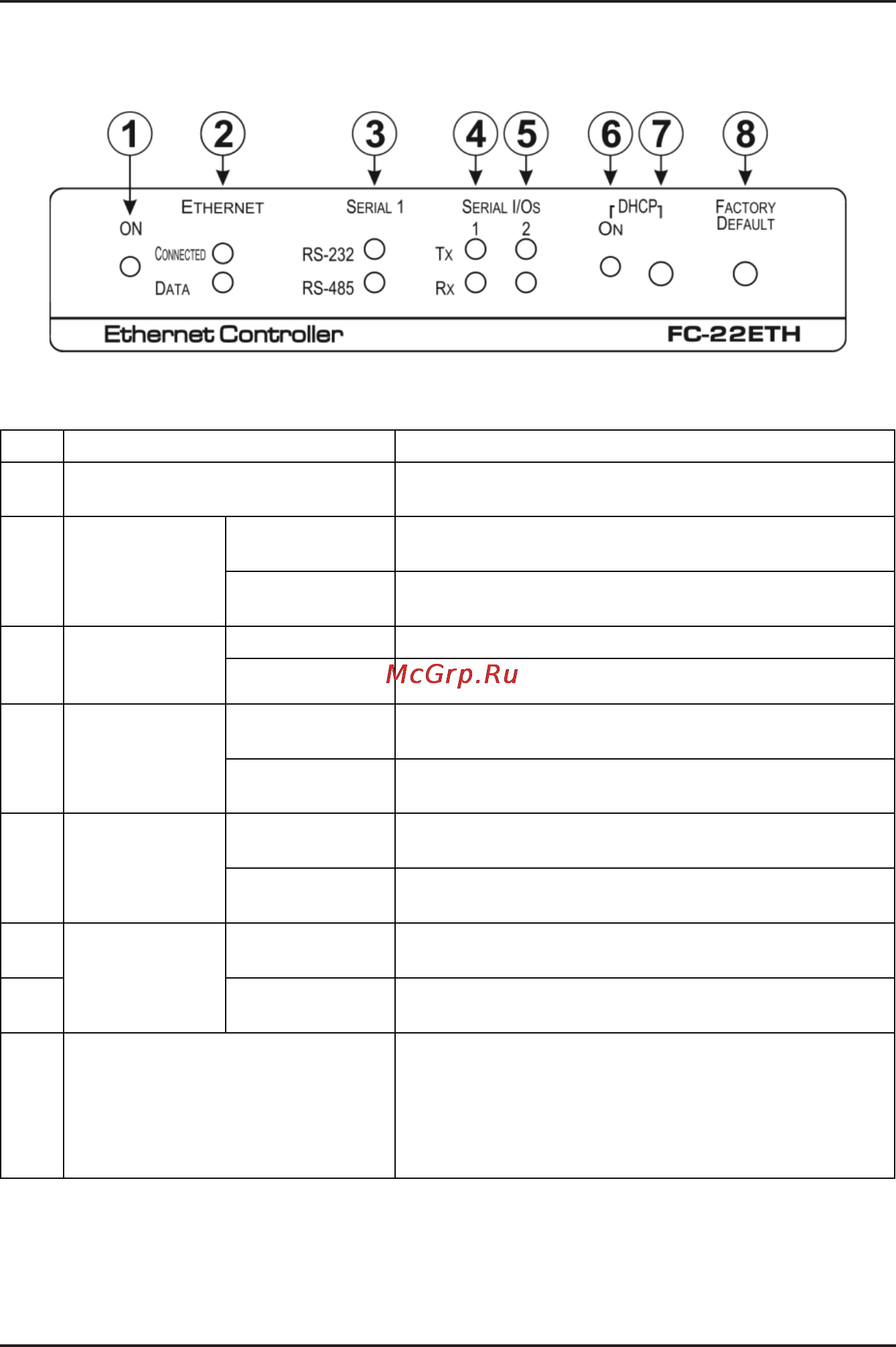

На рис. 3 представлена передняя панель преобразователя .
Рис. 3. Передняя панель прибора FC-22ETH
Светодиодный индикатор POWER Подсвечивается зеленым при подаче электропитания
на устройство.
2 Светодиодные
индикаторы
ETHERNET
CONNECTED Подсвечивается желтым при подключении порта
Ethernet.
DATA Мигает зеленым при передаче данных по каналу
Ethernet.
3 Светодиодные
индикаторы
Serial 1
RS-232 Подсвечивается зеленым при выборе RS-232.
RS-485 Подсвечивается зеленым при выборе RS-485.
4 Светодиодные
индикаторы
Serial I/O 1
Tx Мигает красным при передаче данных последователь-
ным портом 1.
Rx Мигает зеленым при приеме данных последователь-
ным портом 1.
5 Светодиодные
индикаторы
Serial I/O 2
Tx Мигает красным при передаче данных последователь-
ным портом 2.
Rx Мигает зеленым при приеме данных последователь-
ным портом 2.
6 DHCP Светодиодный
индикатор ON
Подсвечивается зеленым при выборе режима DHCP
(см. подраздел 8.3).
7 Кнопка Нажимайте для переключения между режимом DHCP
и режимом статической IP-адресации.
8 Кнопка FACTORY DEFAULT Нажмите и удерживайте в нажатом положении, затем
выключите и вновь включите устройство (при нажатой
кнопке). Отпустите кнопку через несколько секунд.
Настройки вернутся к значениям по умолчанию, уста-
новленным на предприятии-изготовителе (см. раздел
10).
Описание преобразователей FC-21ETH, FC-22ETH и FC-24ETH
