KRAMER ELECTRONICS, LTD.30
Дистанционное управление с помощью веб-страниц

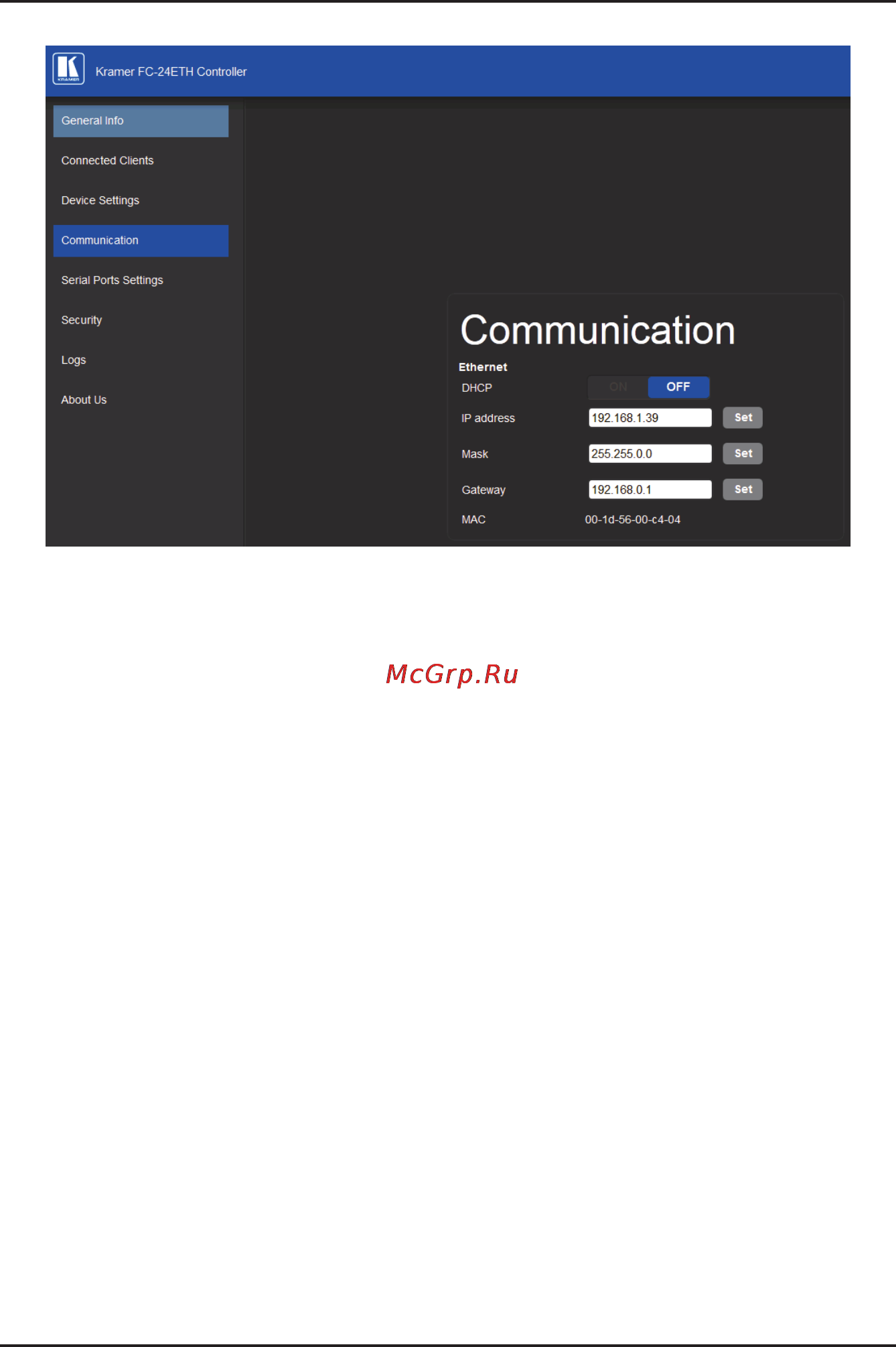

Рис. 17. Страница Communication
После изменения любой настройки протокола IP щелкните на кнопке Set
(установить), чтобы сохранить изменения.
7.5 Страница настроек последовательного порта Serial Port
Settings
Страница Serial Port Settings позволяет:
• Настроить следующие параметры Ethernet для каждого из портов
Ethernet:
• Выбор протокола TCP или UDP;
• IP-порт;
• Для протокола TCP — время keep-alive (холостые посылки для под-
держания соединения открытым);
• Задать следующие параметры для каждого из последовательных пор-
тов:
• Проверка на четность;
• Биты данных;
• Скорости передачи данных;
• Стоповые биты.
• Выбрать, пересылать или нет ответ в порт нового клиента.
