Kramer FC-24ETH [24/60] Подсоединение порта ethernet посредством сетевого концентратора или коммутатора

KRAMER ELECTRONICS, LTD.24

Подсоединение приборов FC-21ETH, FC-22ETH и FC-24ETH

6. При использовании статического IP-адреса выберите позицию Use the

following IP Address (использовать следующий IP-адрес) и введите дан-

ные, как показано на рис. 13. В случае с TCP/IPv4 можно использовать

любой IP-адрес в диапазоне от 192.168.1.1 до 192.168.1.255 (за исклю-

чением 192.168.1.39), который предоставляется системным админи-

стратором.

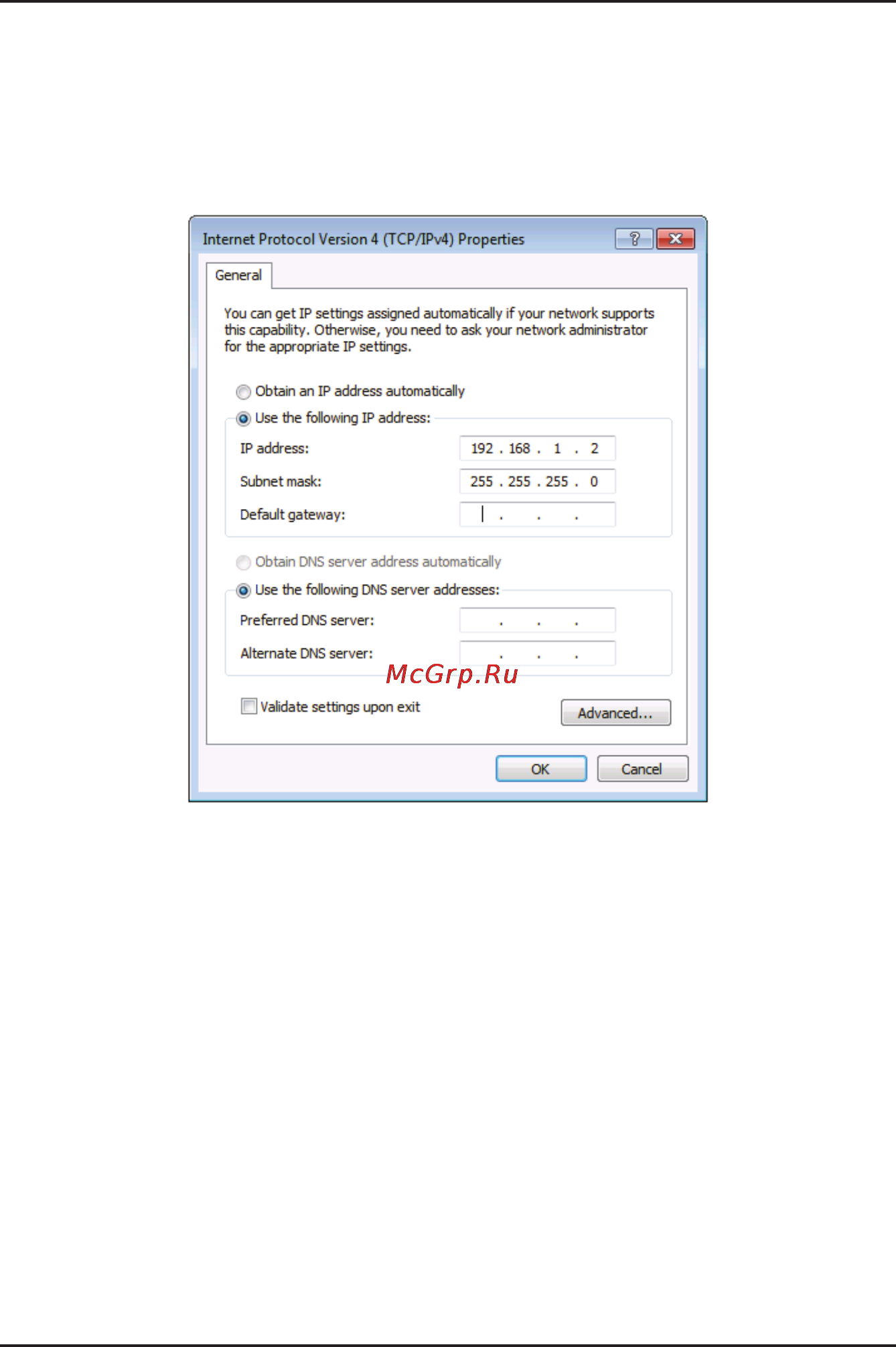

Рис. 13. Окно Internet Protocol Properties (свойства интернет-протокола).

7. Щелкните на кнопке OK.

8. Щелкните на кнопке Close (Закрыть).

6.1.2 Подсоединение порта Ethernet посредством сетевого

концентратора или коммутатора

Имеется возможность подсоединения порта Ethernet на приборе FC-24ETH

к порту Ethernet на сетевом концентраторе или с помощью прямого кабеля

с разъемами типа RJ-45.
