KRAMER ELECTRONICS, LTD.12
5.1 Подключение линейного входа и выхода CAT5
(разъемы RJ-45)

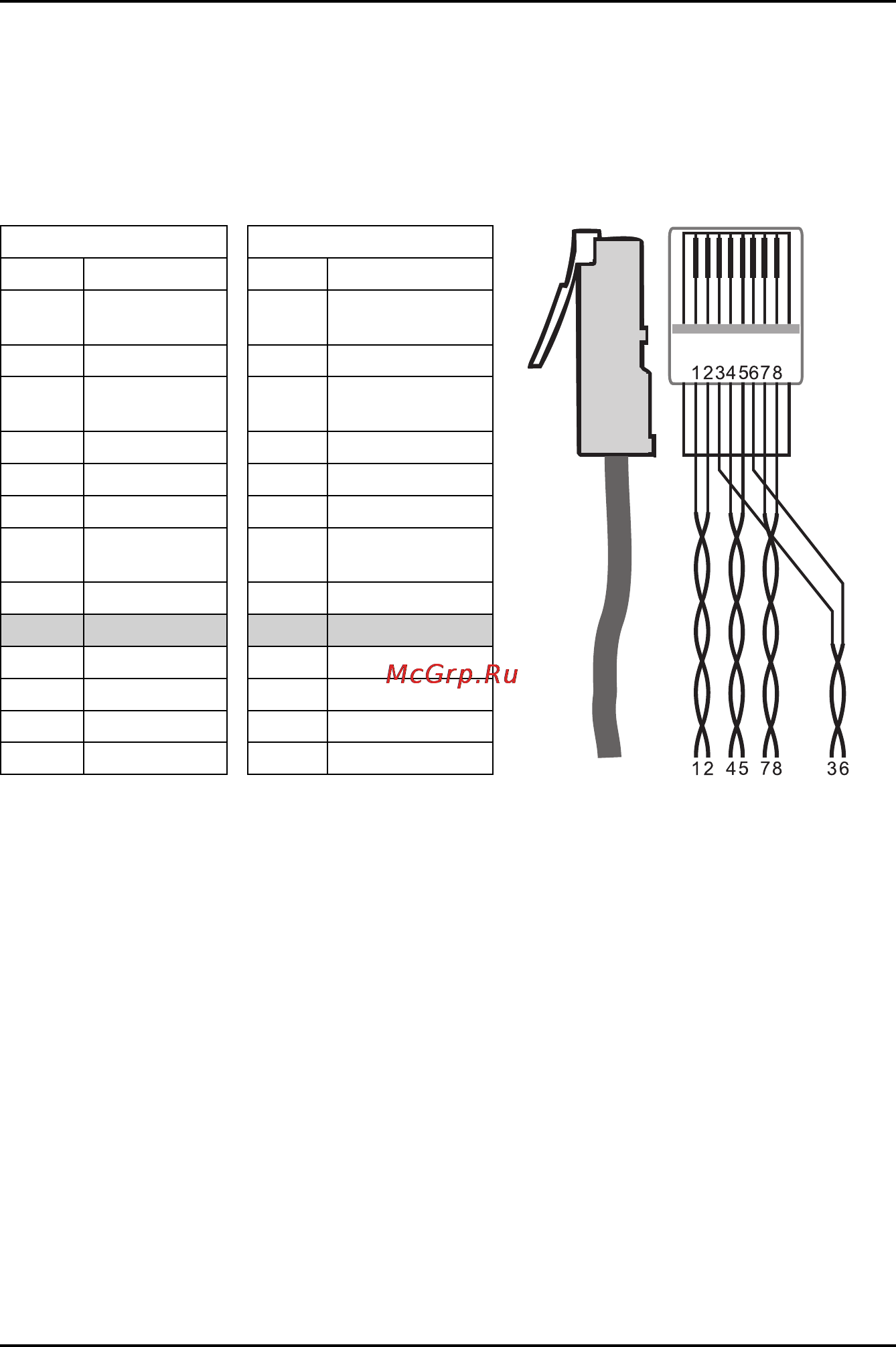

Таблица 3 и рис. 6 определяют назначение выводов UTP CAT5, при исполь-
зовании прямого (вывод к выводу) кабеля с разъемами RJ-45:
Таблица 3. Назначение выводов CAT5 Рис. 6. Назначение выводов CAT5
EIA/TIA 568A EIA/TIA 568B
Вывод Цвет провода Вывод Цвет провода
1
Зеленый/бе-
лый
1
Оранжевый/бе-
лый
2 Зеленый 2 Оранжевый
3
Оранжевый/
белый
3 Зеленый/белый
4 Синий 4 Синий
5 Синий/белый 5 Синий/белый
6 Оранжевый 6 Зеленый
7
Коричневый/
белый
7
Коричневый/бе-
лый
8 Коричневый 8 Коричневый
Пара 1 4 и 5 Пара 1 4 и 5
Пара 2 3 и 6 Пара 2 1 и 2
Пара 3 1 и 2 Пара 3 3 и 6
Пара 4 7 и 8 Пара 4 7 и 8
Конфигурирование системы распределения 1:2 сигнала XGA/HD-витая пара
