KRAMER ELECTRONICS, LTD.8
4 ЛИНЕЙНЫЙ ПЕРЕДАТЧИК И
УСИЛИТЕЛЬ-РАСПРЕДЕЛИТЕЛЬ
СИГНАЛОВ XGA/HD
Рис. 1, рис. 2, рис. 3 и таблица 1 определяют назначение элементов
TP-102HD:

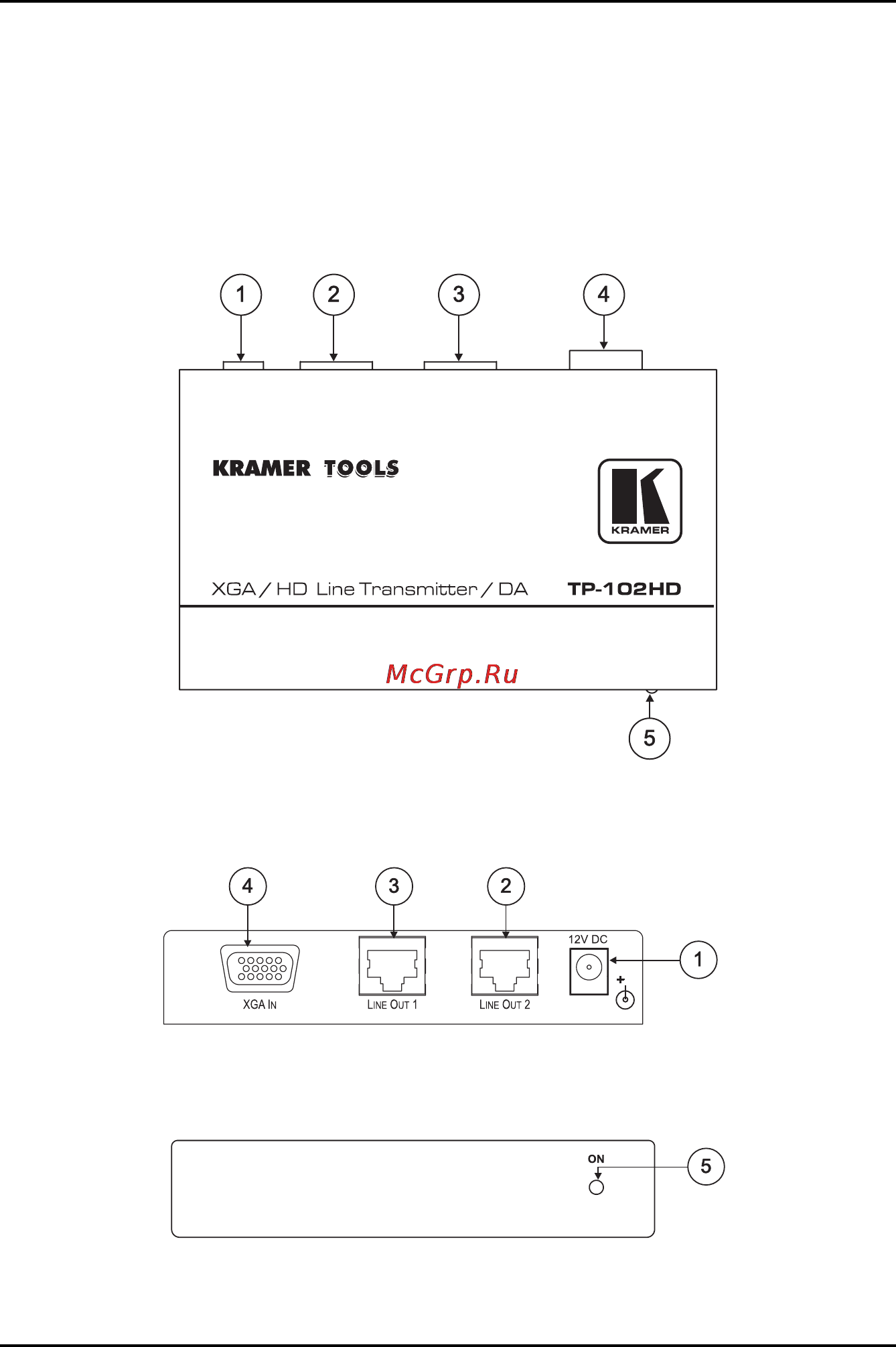

Рис. 1. Линейный передатчик и усилитель-распределитель сигналов XGA/HD
Рис. 2. TP-102HD (верхняя панель)
Рис. 3. TP-102HD (нижняя панель)
Линейный передатчик и усилитель-распределитель сигналов XGA/HD
