Kramer TP-102HD [9/16] Рис 4 и таблица 2 определяют назначение элементов нижней панели tp 102hd

Таблица 1. Элементы TP-102HD

№ Элемент Функция

1 12V DC Разъем питания устройства (12 В постоянного тока)

2 Линейный выход 2, разъем RJ-45

Подключается

к разъему линейного входа RJ-45 (вто-

рого) линейного приемника XGA TP-120

3 Линейный выход 1, разъем RJ-45

Подключается

к разъему линейного входа RJ-45 (пер-

вого) линейного приемника XGA TP-120

4 Вход XGA, разъем HD15F Подключается к источнику сигнала XGA

5 Индикатор включения Светится во время работы устройства

Рис. 4 и таблица 2 определяют назначение элементов нижней панели

TP-102HD:

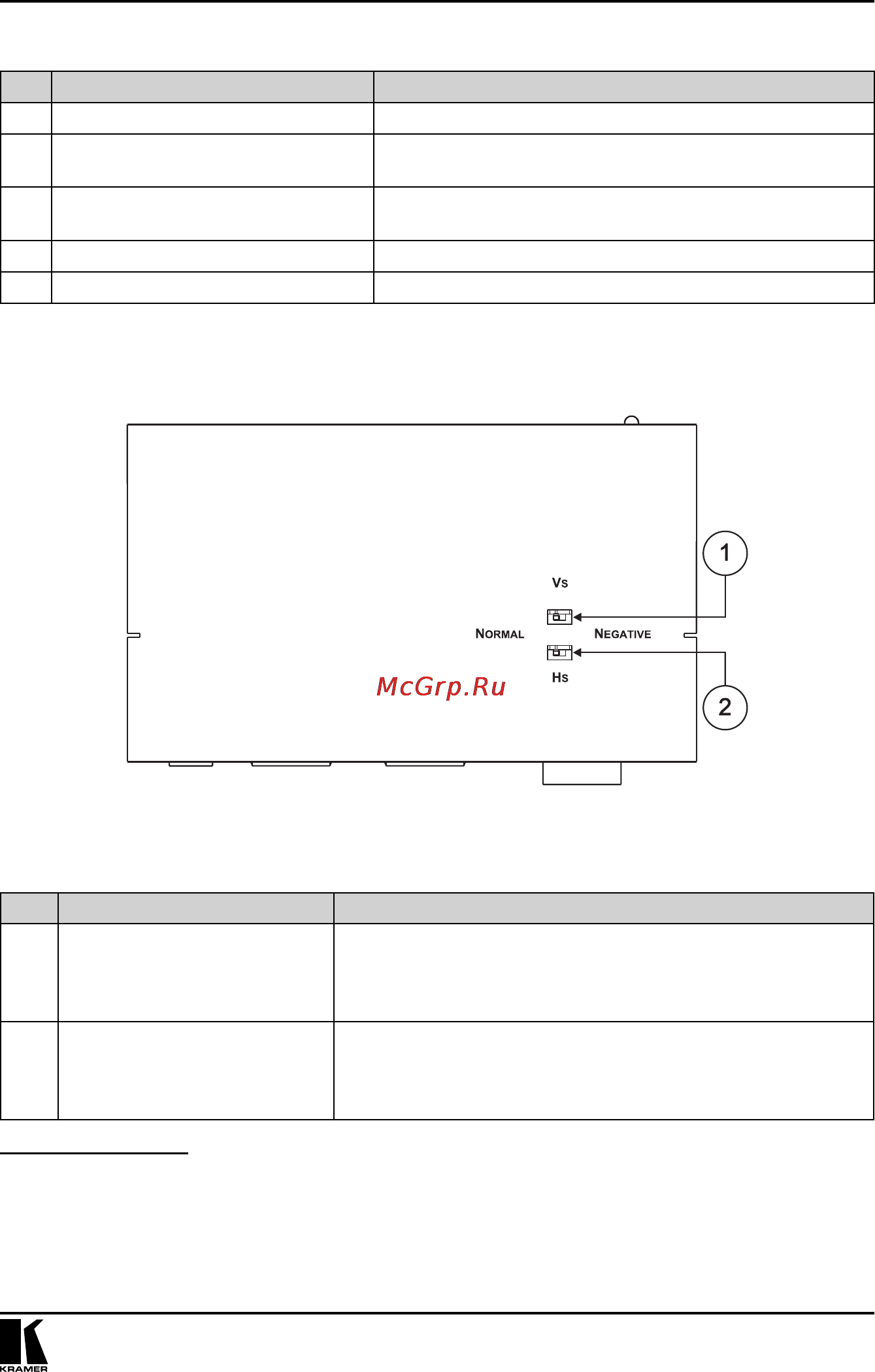

Рис. 4. TP-102HD (нижняя панель)

Таблица 2: Элем енты нижней панели TP-102HD

№ Элемент Функция

Переключатель вертикальной

синхронизации

Переместите переключатель в левое положение (NORMAL),

чтобы сохранить полярность; переместите переключатель в

правое

положение, чтобы инвертировать полярность сигна-

ла вертикальной синхронизации

Переключатель горизонталь-

ной синхронизации

Переместите переключатель в левое положение (NORMAL),

чтобы сохранить полярность; переместите переключатель в

правое

положение, чтобы инвертировать полярность сигна-

ла горизонтальной синхронизации

Линейный передатчик и усилитель-распределитель сигналов XGA/HD

Используя кабель UTP CAT5 с разъемами RJ-45 на обоих концах (назначение выводов определяется

таблицей 3 и рис. 6)

См. отдельное руководство по эксплуатации: PT-110, PT-120, TP-120, WP-110, которое можно загрузить

в Интернете по адресу http://www.kramerelectronics.com. Также см. пример на рис. 5

По умолчанию оба переключателя установлены в левое положение

Нисходящая синхронизация
