KRAMER ELECTRONICS, LTD.16

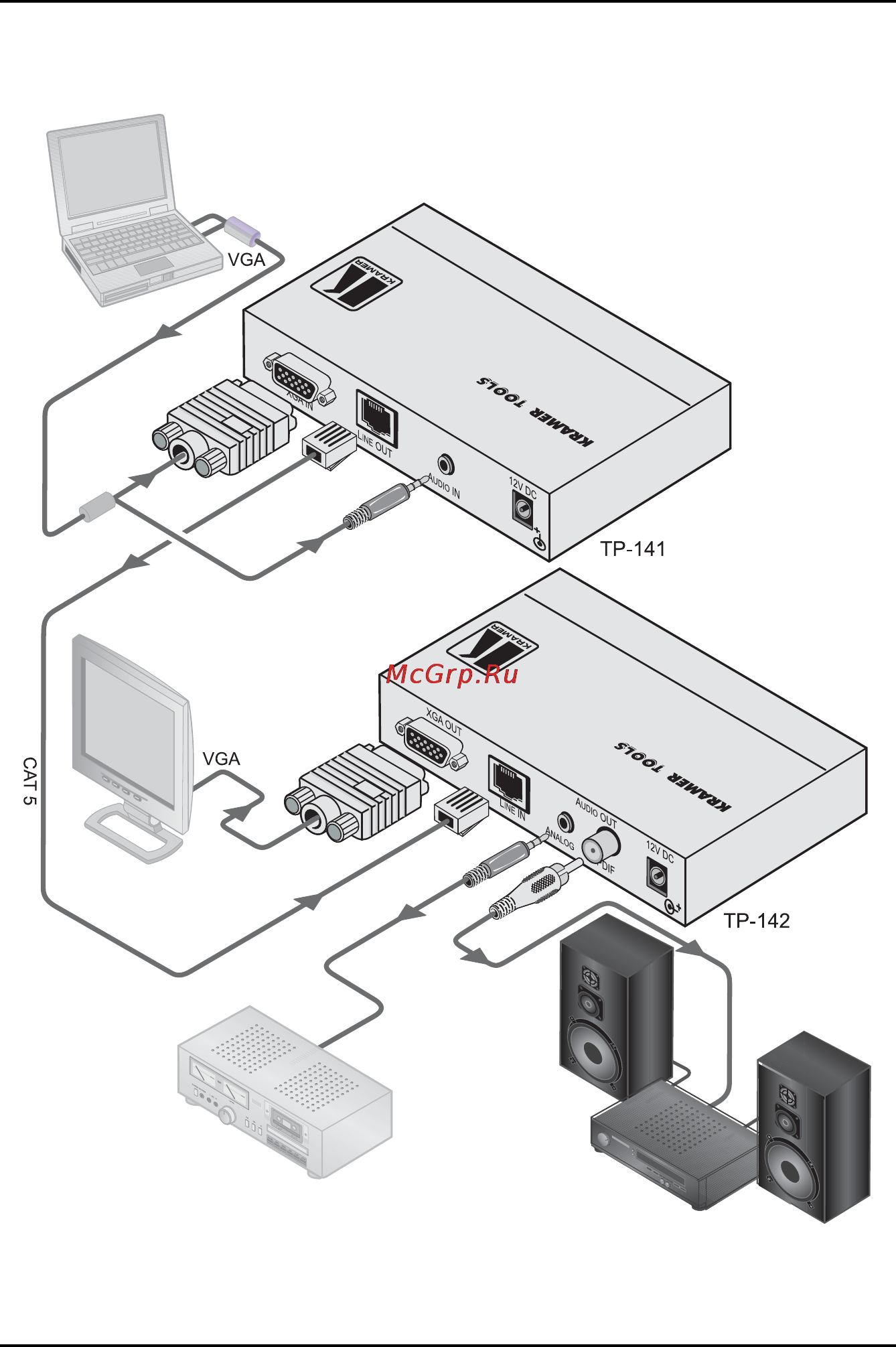

Рис. 5. Подсоединение линейной приемо-передающей системы XGA/звукового сигнала
Подсоединение линейного передатчика TP-141 / линейного приемника TP-142
Источник компьютерного
графического / звукового
сигнала
Звуковой
сигнал
Дисплей
Звуковой
сигнал
Стереофоническое устройство звукозаписи AV ресивер
